УМ на MRF9180

[ru0aog]

Доброго.
Да, старался немного упростить. Также уменьшил число прошивок платы. Правда транзистор всё же остался СВЧ, и когда я в ООС поставил 56 Ом - на цифровом ТВ появилась помеха, точнее замирание сигнала. Получил втык от жены, и изучать более подробно - на какой частоте блудит - не стал
Да, связать общие плат через болты крепления истоков полосками медной фольги было бы полезно. Но не стал этого делать. Хочу посмотреть, как будет работать в упрощённом виде.
Тот парень на али продаёт б/у-шные транзисторы. Пока 9180 нет, но думаю после китайского нового года он ещё их навыпаивает. Надо следить, периодически появляются.
Новые 9180 тоже где-то продают, но очень много подделок. Кое где в отзывах пишут, что приходят транзисторы с пробитыми затворами.

9120 думал взять на пробу. Они точно такие же, но мощностью поменьше.

[HENRY]

Здравствуйте! А MRF186 не пробовали? у меня на подходе с Китая 1 шт. а через пару дней 9180, но новые. Буду внимательно их проверять перед пайкой. Еще бы простенькую защиту от ксв для них разработать. Сейчас поставил ON4801,один оставшийся в живых, в однотактной схеме, выдает везде не менее 50вт, 28 вольт, защищен по входу, ток покоя даже не накрутишь более 0,5 а и при перекачке начинает закрываться.

[ru0aog]

Продолжаем.
Откопал вот такую коробочку. В неё и размещаю усилитель.

Так будет удобнее настраивать дальше - нет кучи валяющихся на столе разъёмов и сопливых проводков

Есть ещё место - вторым ярусом можно разместить плату ФНЧ

[ru0aog]

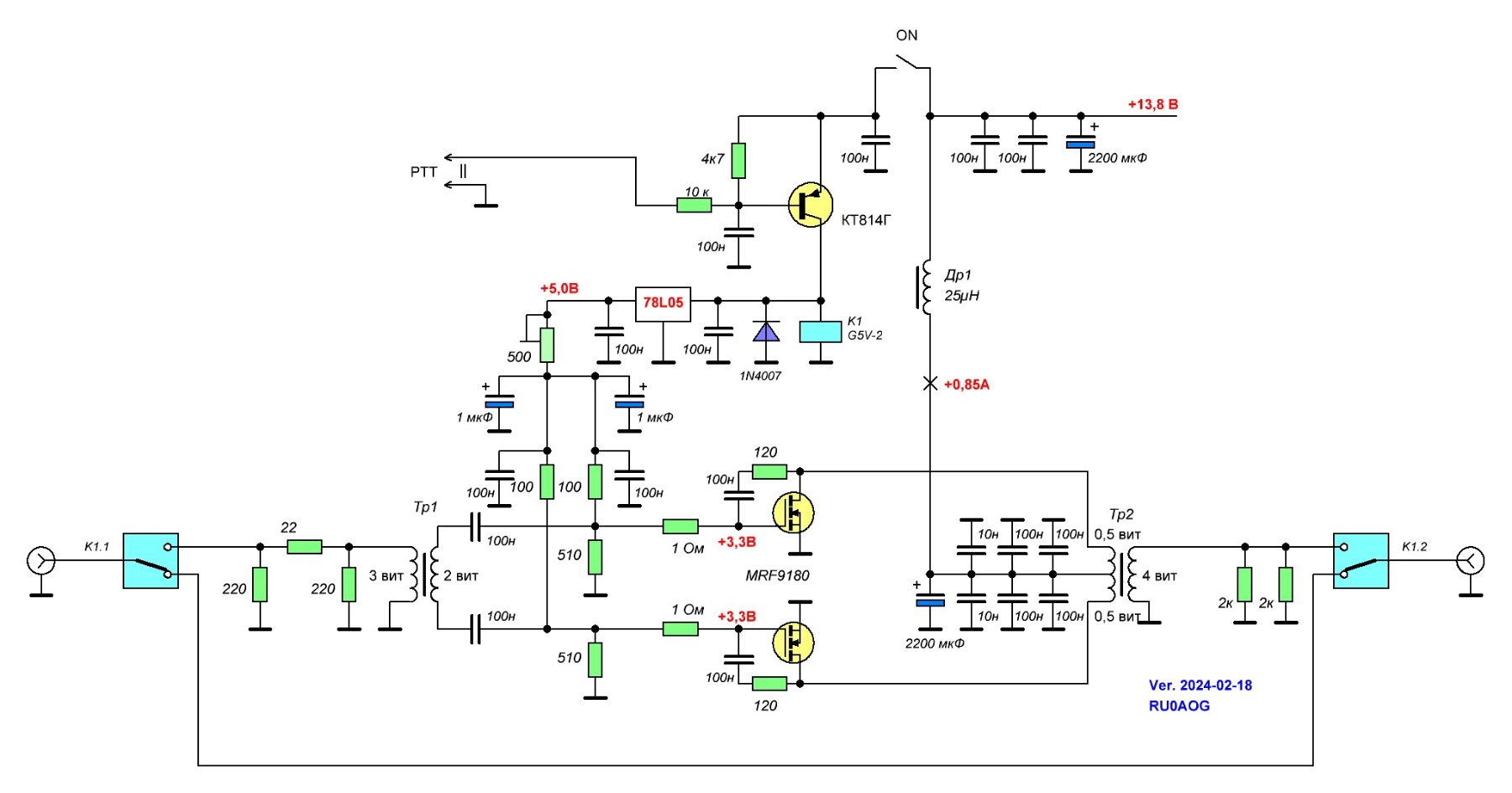

Схему поправил следующим образом:
- перемотал входной транс,
- уменьшил затухание входного аттенюатора,
- подобрал ток покоя (средний между экономичностью и имд3).

Входной импеданс усилителя с перемотанным трансом 3/2 вит (без аттенюатора, напрямую на первичке входного транса):

с аттенюатором картина конечно же лучше

[ru0aog]

Проверяем.
Подаю один тон, вот такой
+60-26,96 = +33 dBm (2 Вт)

После усилителя получаем
+60-10,14 = +49,9 dBm (98 Вт)

питание при этом 172 Вт
КПД 57 %

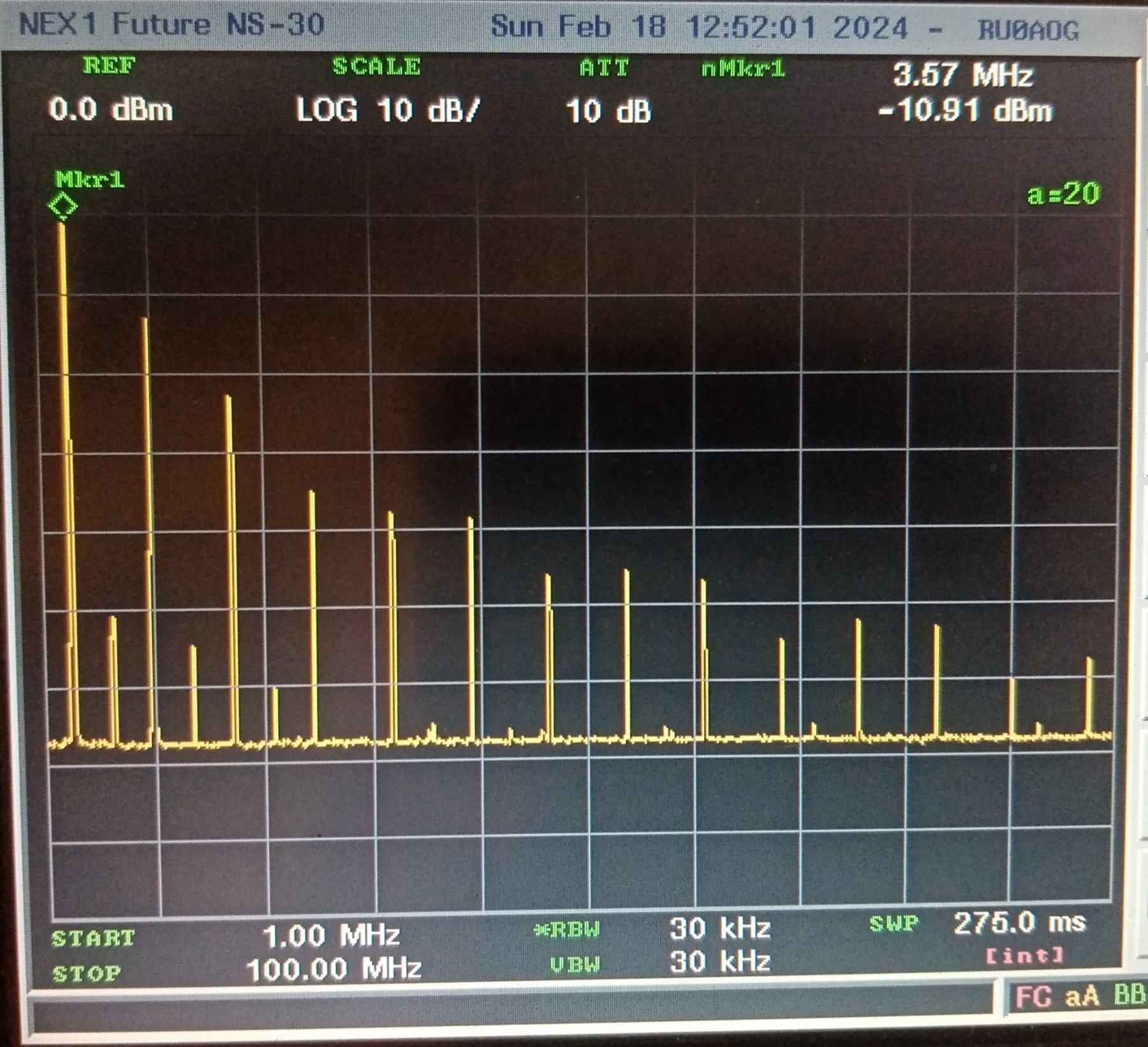

Гармоники

[ru0aog]

Подаю два тона того же размаха.
Получаю
+60-15,63+6 = +50,37 dBm (108 Вт РЕР)

имд3 = -26 dB

токопотребление 121 Вт

Приемлемо.
Можно переходить к ФНЧ.

[ru0aog]

Да, осталась не проверена АЧХ.

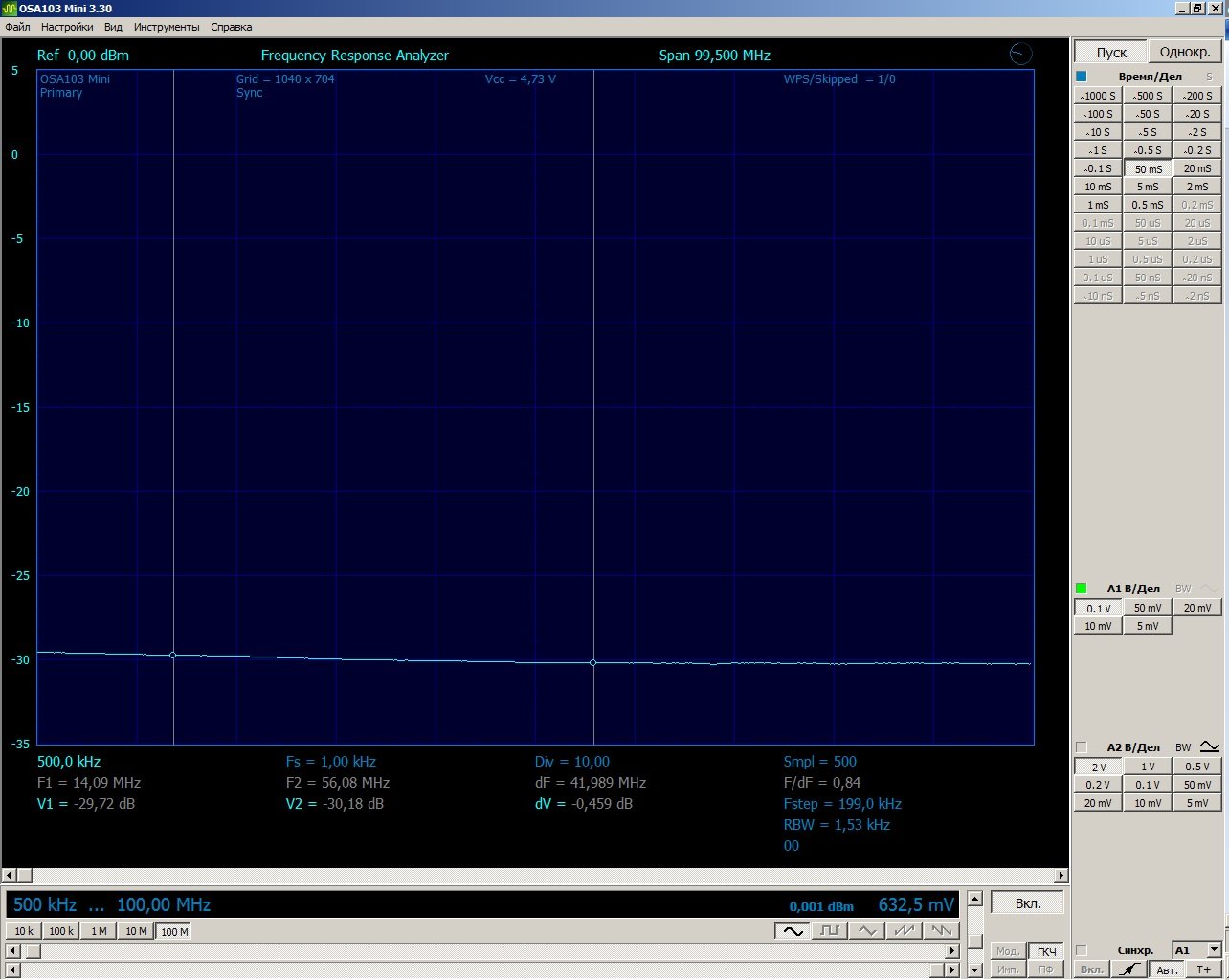

Смотрим АЧХ в режиме обхода (это Оса на эквиваленте):

Включаем усилитель.
Общее усиление +16 дБ, заваливается после 30 МГц

Можно немного скомпенсировать индуктивность выходного транса конденсатором. Экспериментальным путём ставлю между стоками 150 пФ:

В области низких частот характеристика подправилась, на самом верху - завалилась.
В общем-то можно даже на 56 МГц работать

На КВ получился диапазон по уровню -0,5 дБ: от 1,2 МГц до 27,5 МГц.

P.S.
Про ферриты:
- входной транс на BN73-302,
- выходной на кольцах 5+5шт К17,5х8,2х5 М1000НМ-12

[Alex_1970]

ru0aog,
печатные платы Вы в layout делали? Если-да, то поделитесь?
Есть у меня 9120 сборка, летом, бог даст, хочу попробовать собрать УМ. Спасибо.

[ru0aog]

Не вижу особого смысла.
Я развожу печатки под конкретный радиатор и те детали, что у меня есть (например, под уже готовый выходной транс).
Но и секрета делать не буду - вот они:

PA_IN.rar

(7.28 КБ) 194 скачивания

PA_OUT.rar

(4.26 КБ) 176 скачиваний

P.S.
да, вот так выглядит двухтоновый сигнал на полосе пошире

[HENRY]

А у меня MRF186 пришел бракованный , деньги вернули в течении 5 мин. А вот за предыдущий 9180 отказали. Теперь понял , что брать надо только бэушки ну и опять простой. Всего доброго Вам!
