УМ на RD16HHF1

[ru0aog]

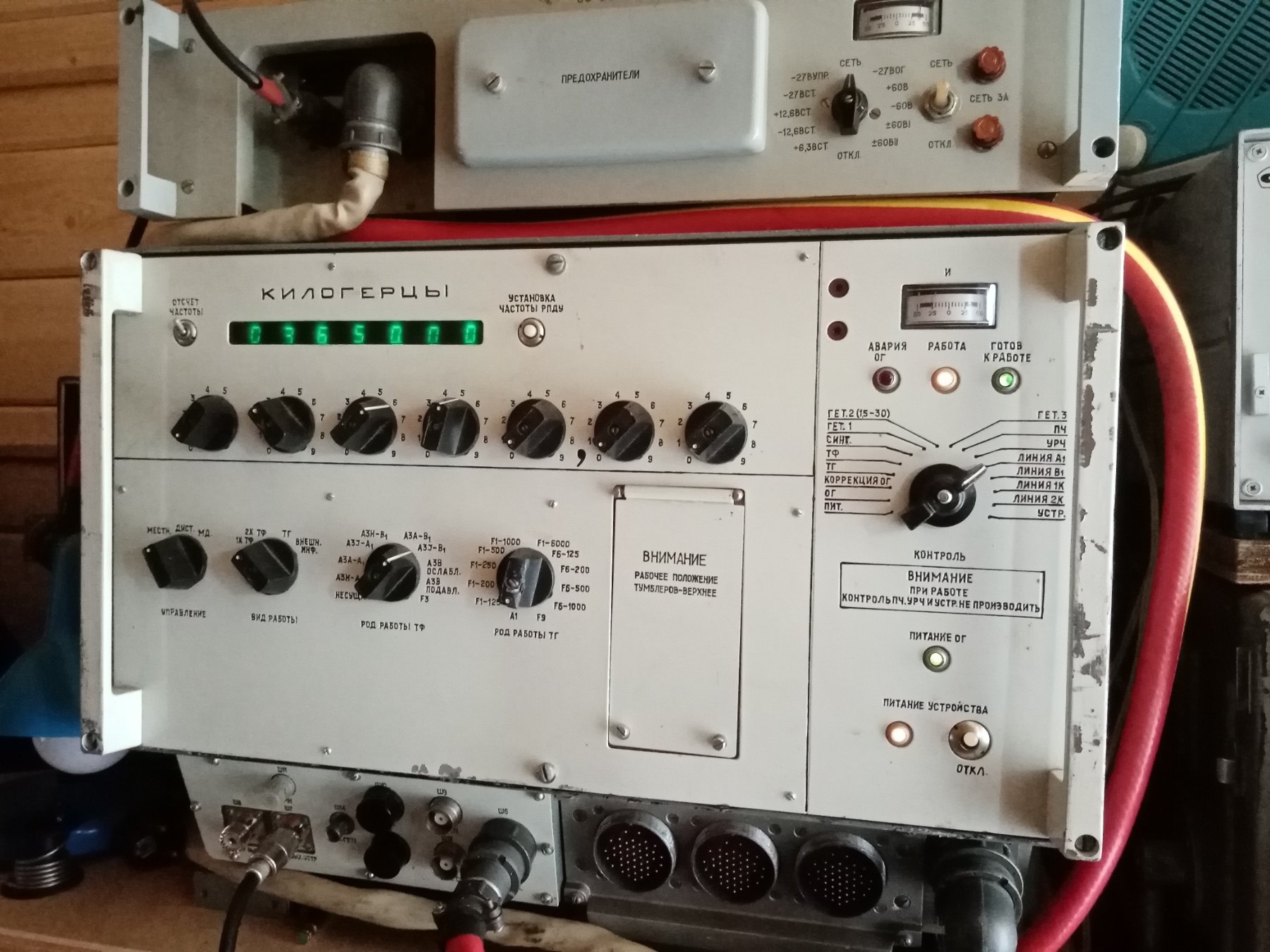

Вот понадобилось мне как-то раз сделать "предусилитель" для возбудителя Лазурь, чтобы раскачать 4ГУ-50.

Сигнал на его выходе ~0,7 В х 50 Ом.
И мне с него надо бы получить ватт хотя бы 40.

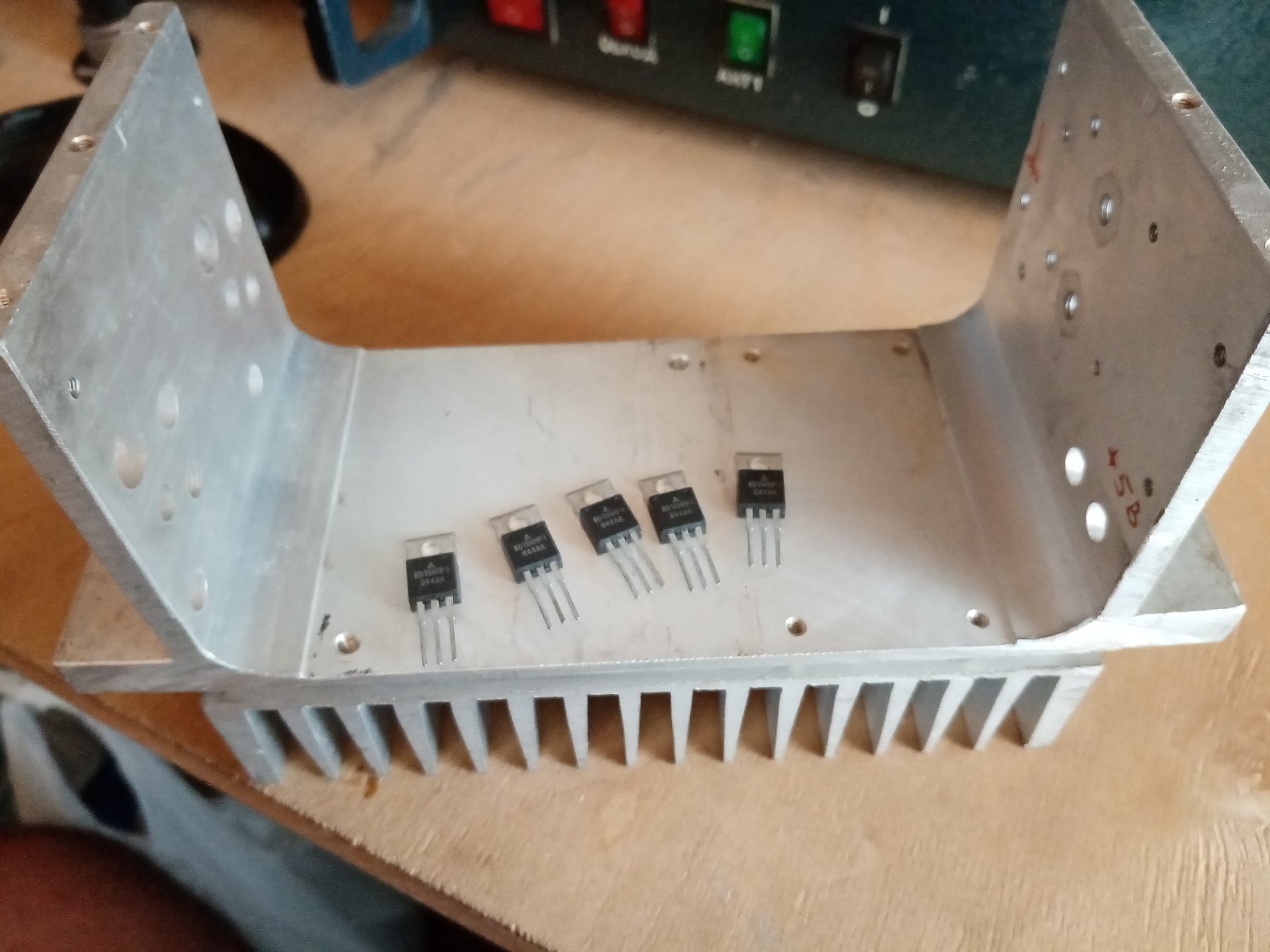

Под этот проект были выделены кучка транзисторов, радиатор

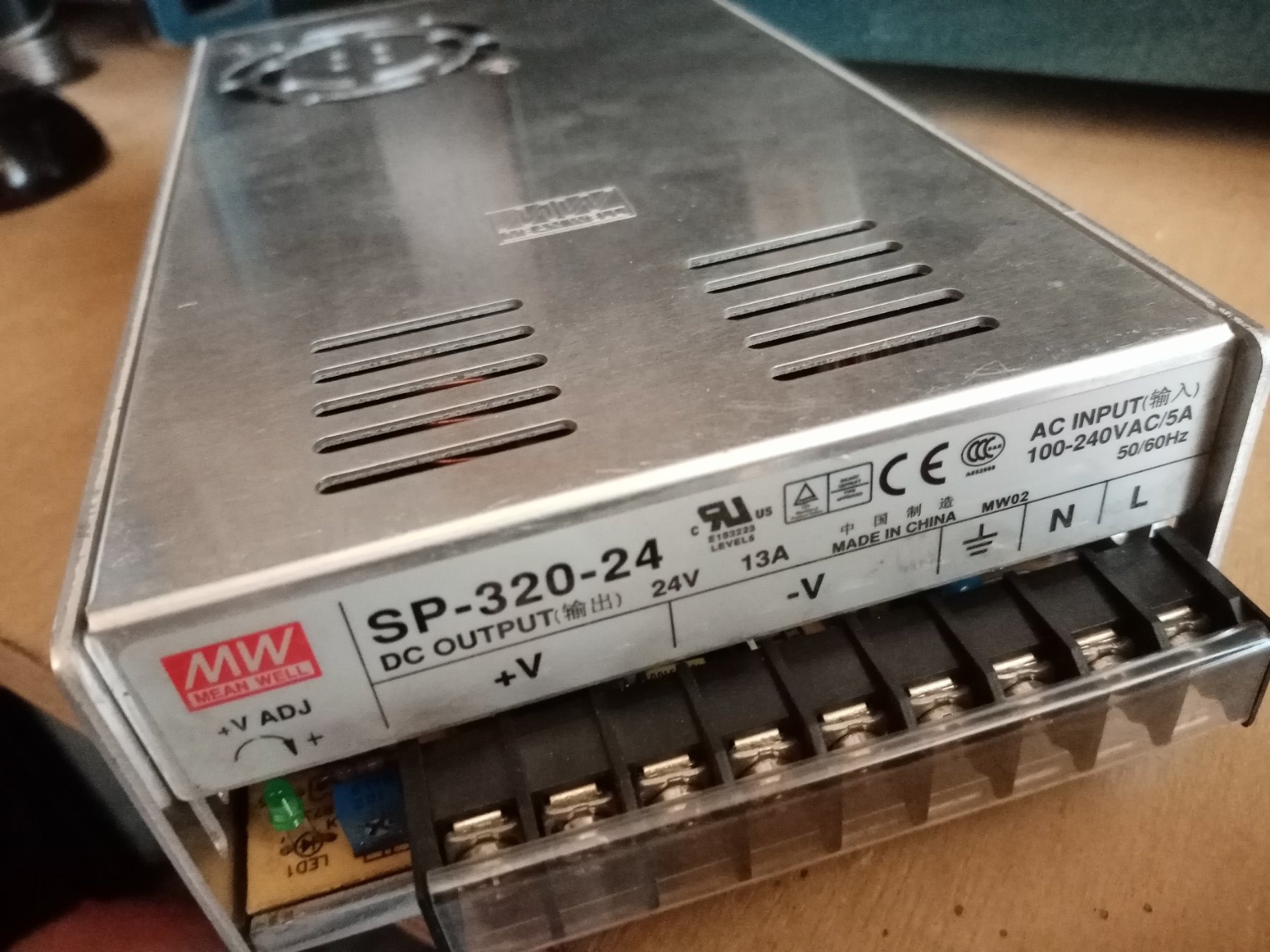

блок питания на 24 вольта

[ru0aog]

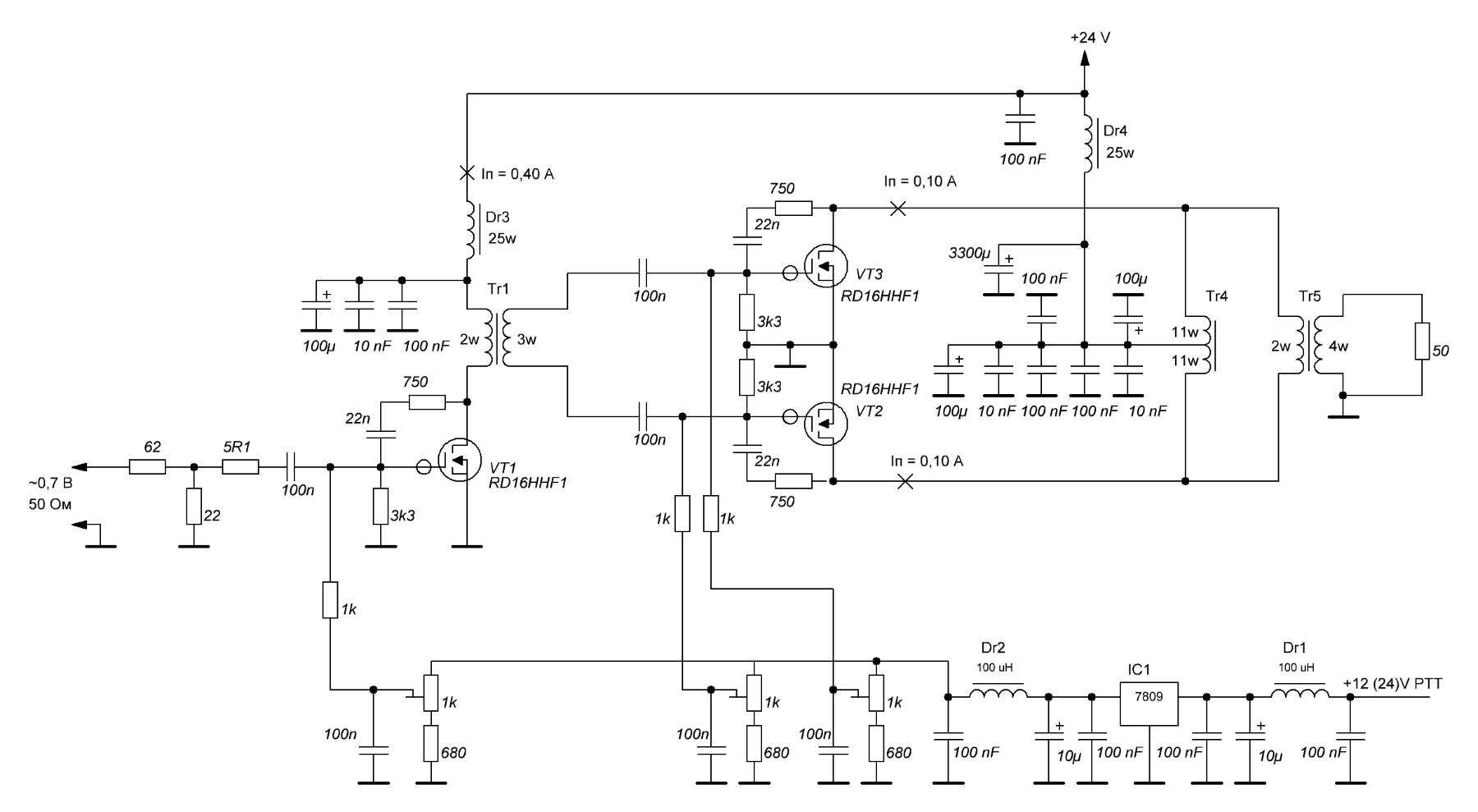

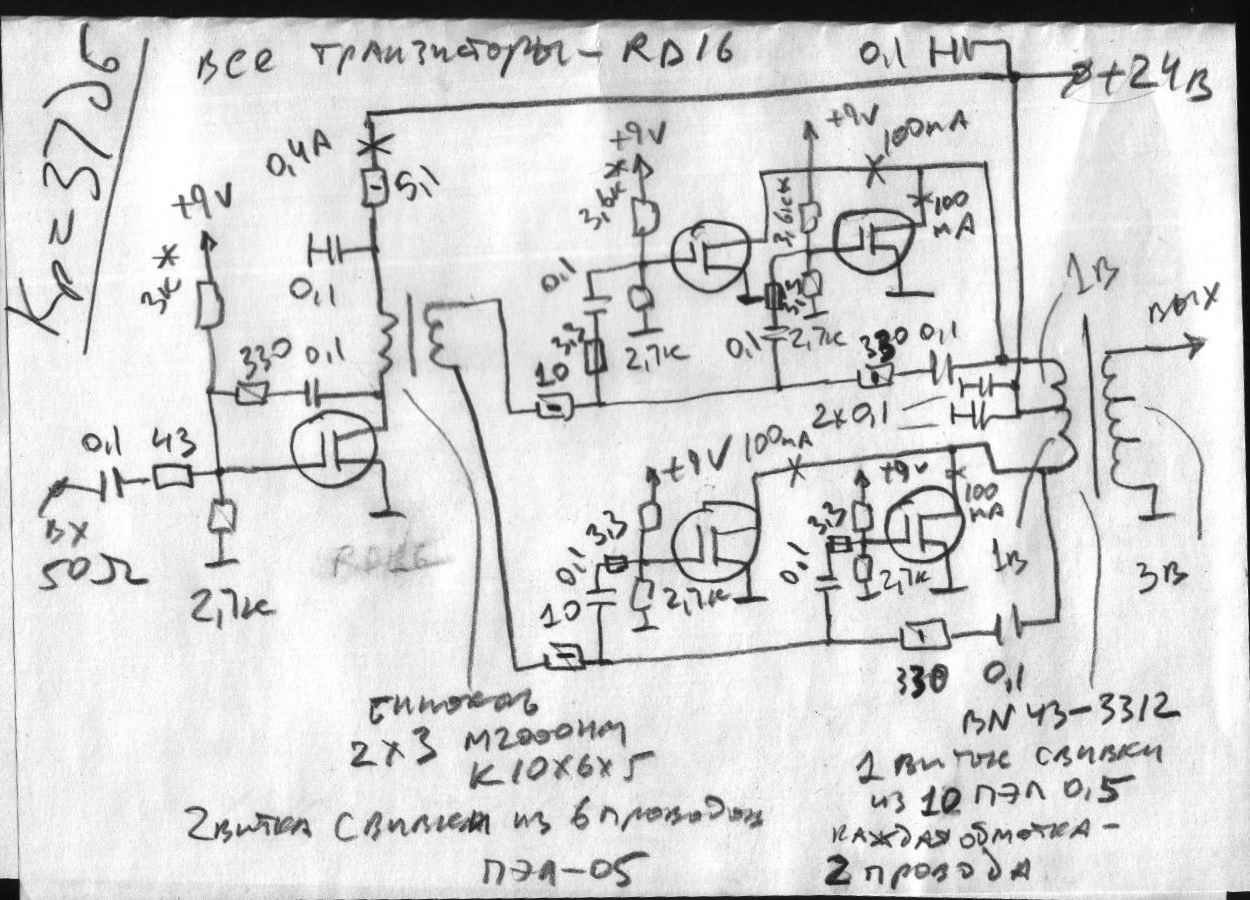

За основу была взята вот эта схема на сдвоенных выходных транзисторах

и после некоторых переделок, получилось вот что:

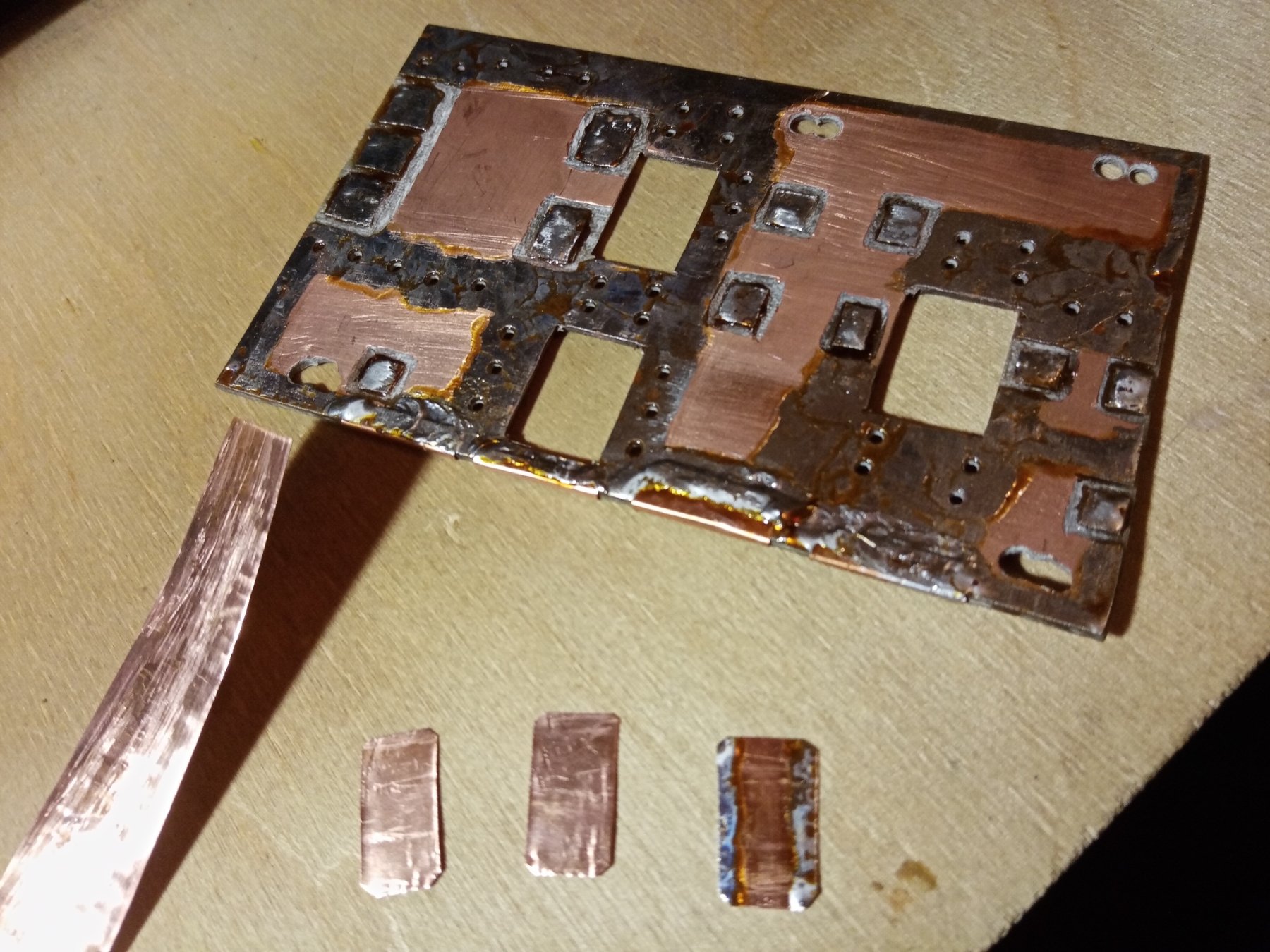

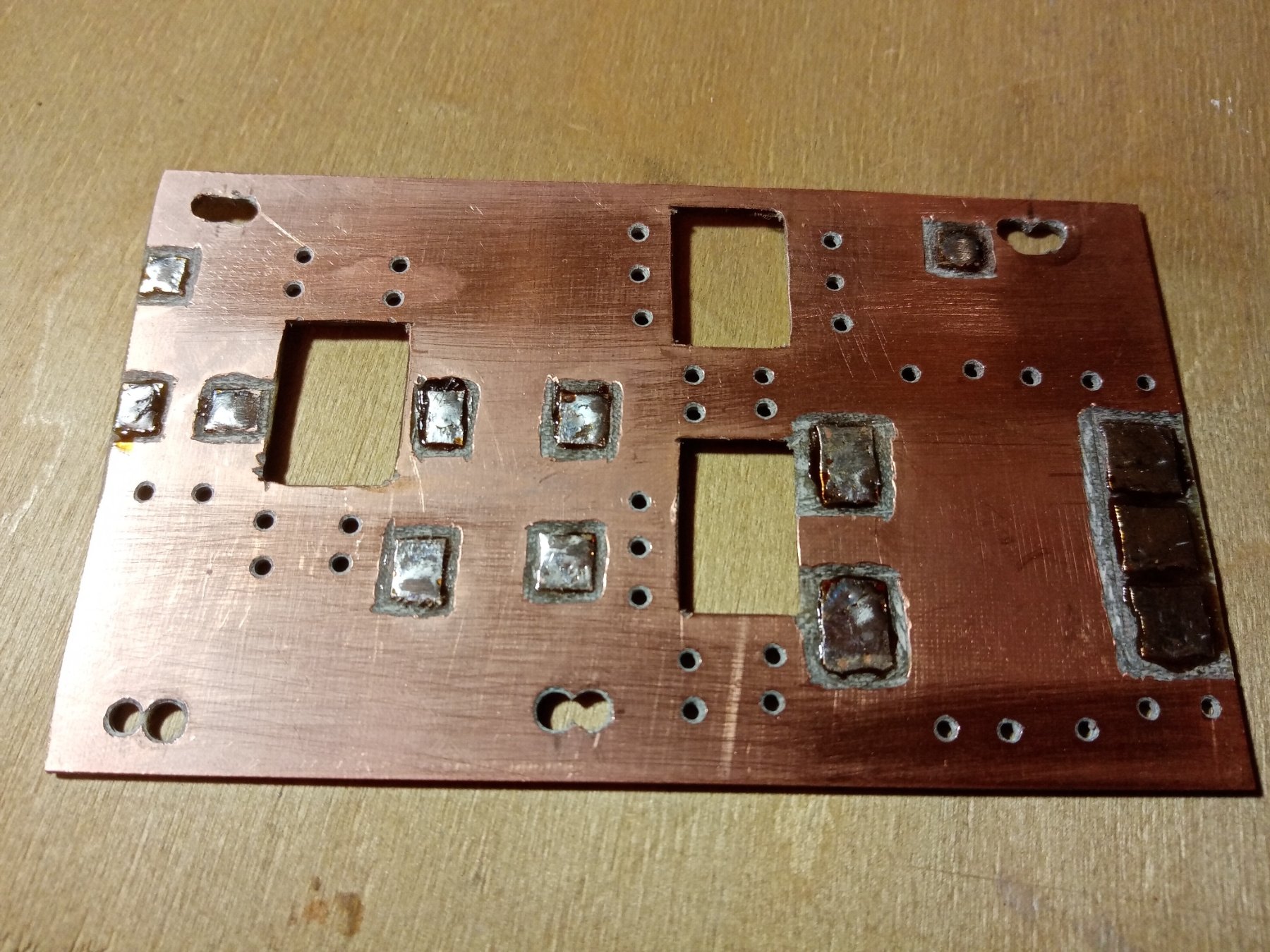

По совету старших товарищей, вырезал окна в двухстороннем стеклотекстолите и примерил под радиатор

дырдочки для "прошивки" платы земляной шиной. Дело было на даче, так что тоненького сверла не нашлось
Для лучшей "металлизации" была добыта медная фольга из разбитого импульсного транса и пропаяна по периметру.

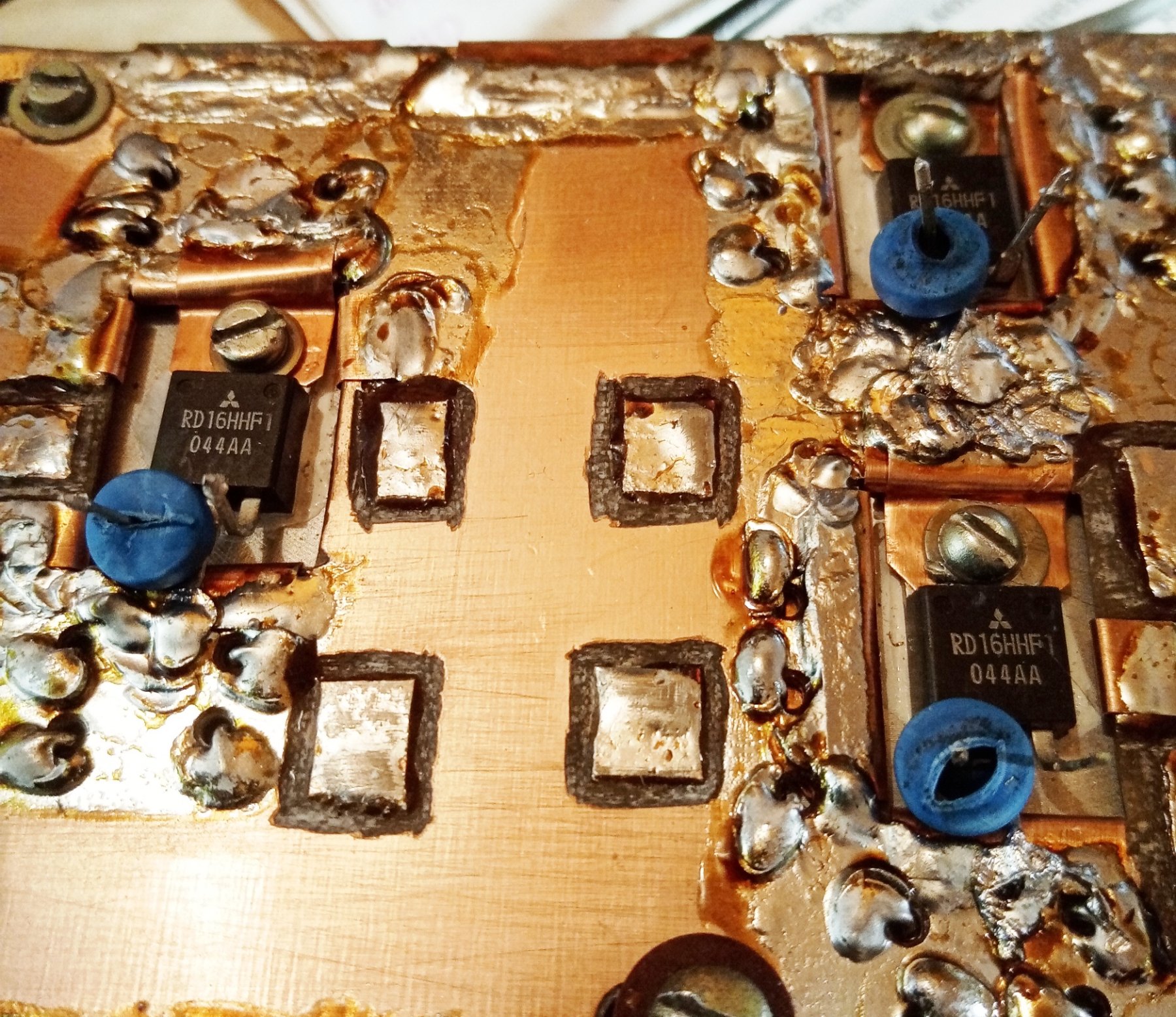

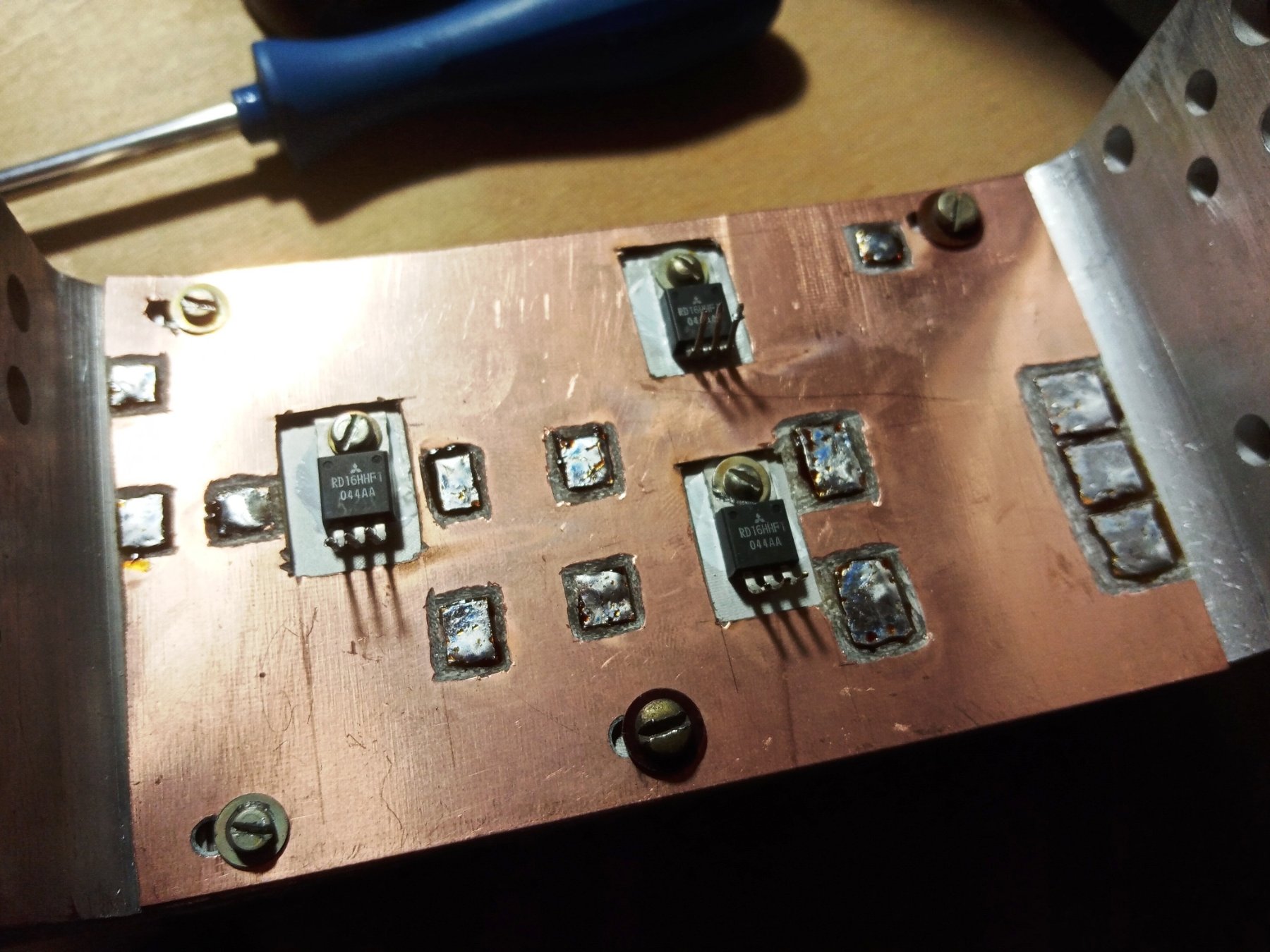

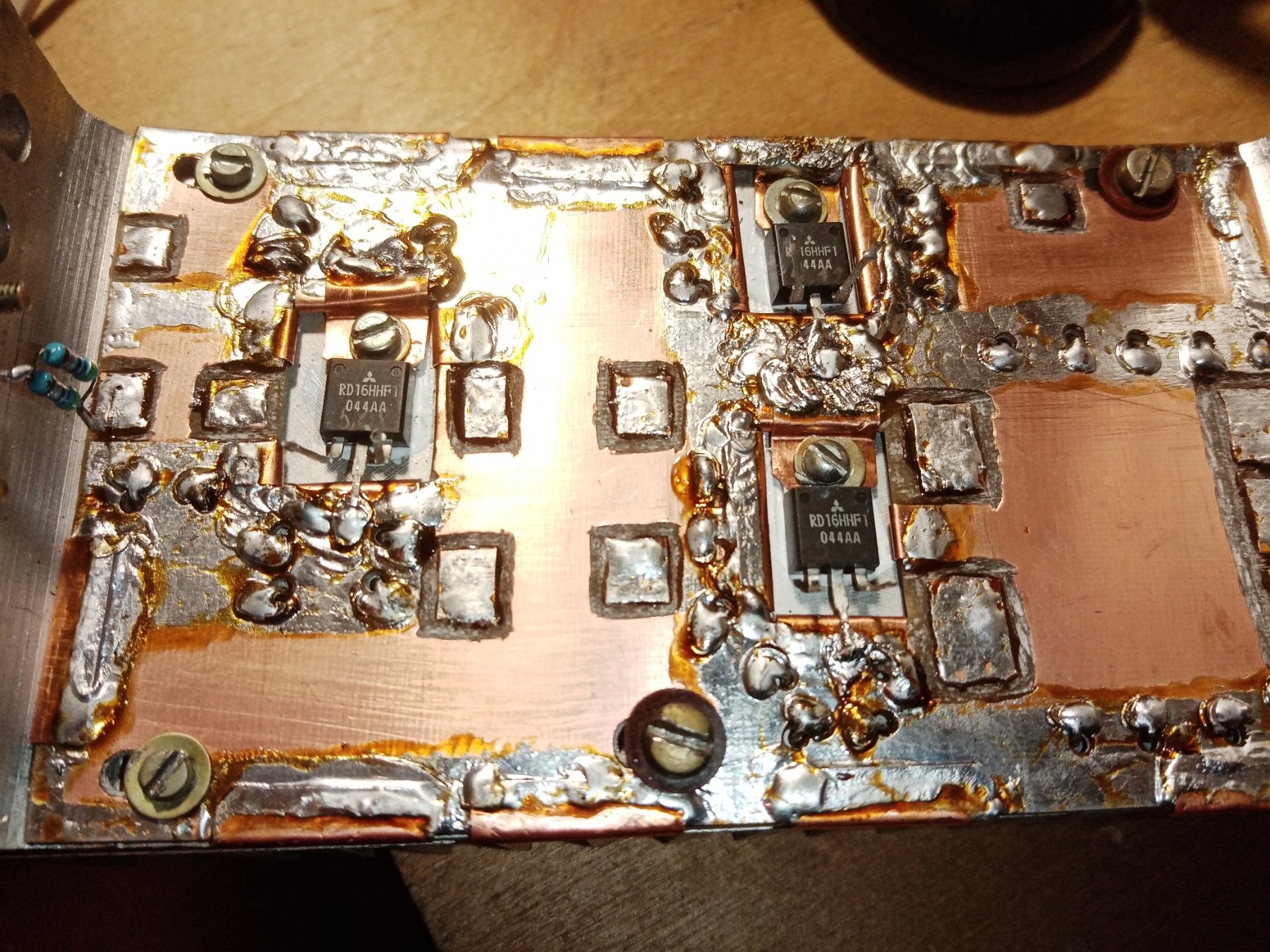

После впайки земляных штырьков и медных заземлителей корпусов RD16HHF1

[ru0aog]

На затворы одел по колечку к7х4х2 М1000НМ-А. Обтянул их термоусадкой

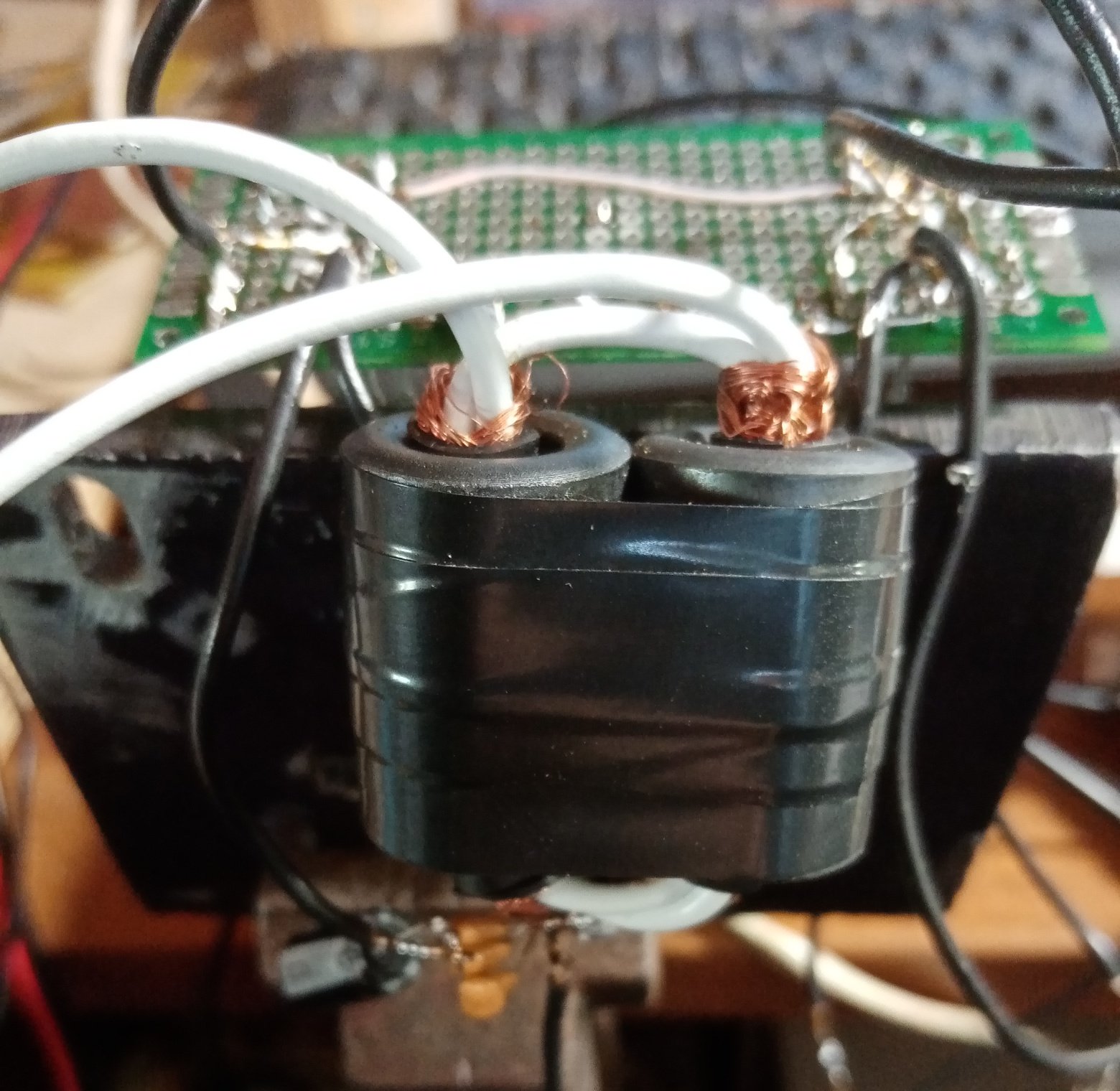

Выходной транс - на двух трубках от кабелей VGA
Сначала пробовал мотать в кабеле, потом просто намотал проводами МГШВ.

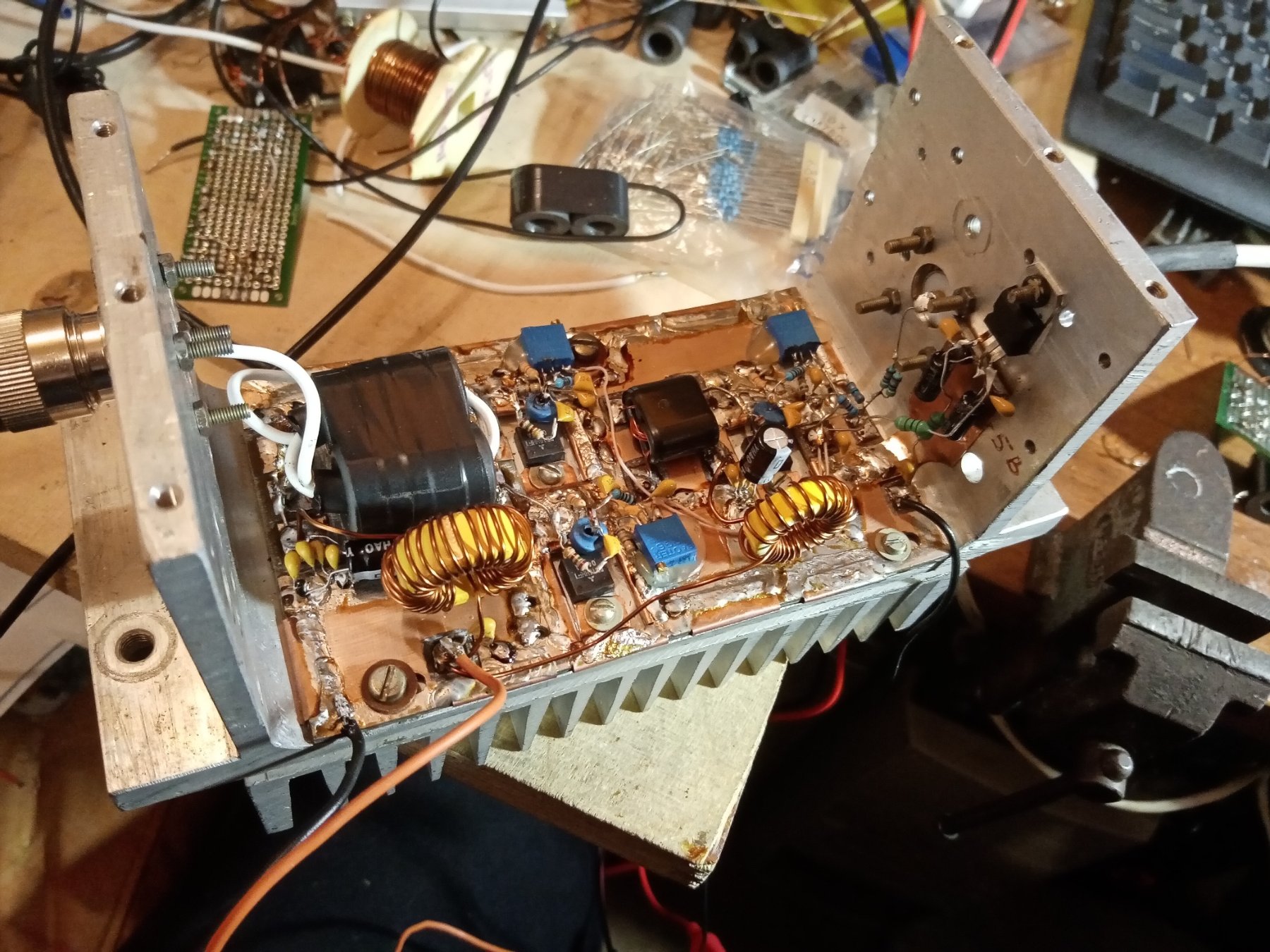

Мне показалось, что при хорошем прилегании поверхностей транзисторов к радиатору и минимальному количеству термопасты, будет достаточно по одному транзистору в плече

На "полном газу" получилось 60 Ватт (потребляемый ток 5,5А х 24В)

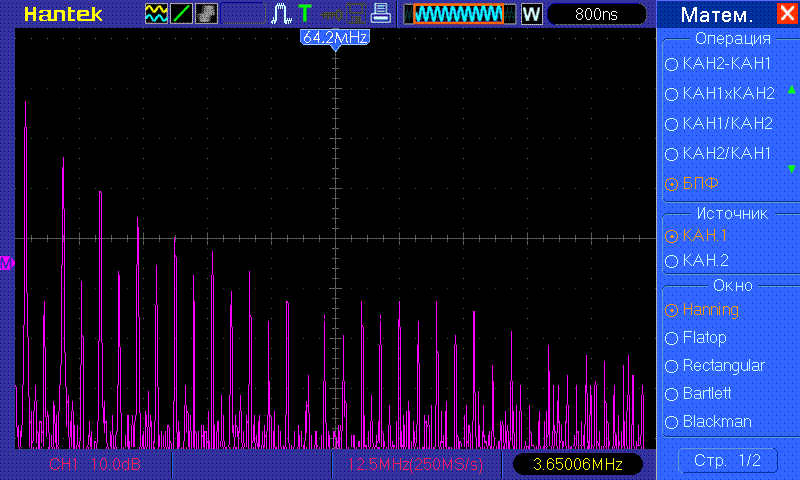

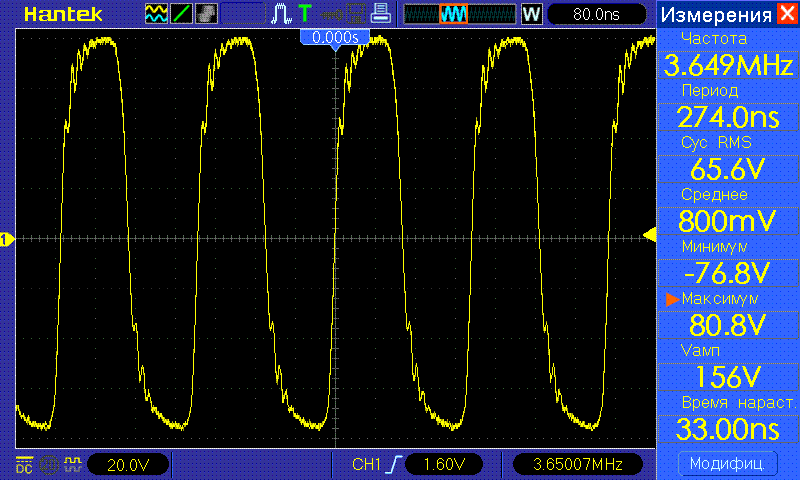

со сранью во все стороны (это картинка без выходных фильтров)

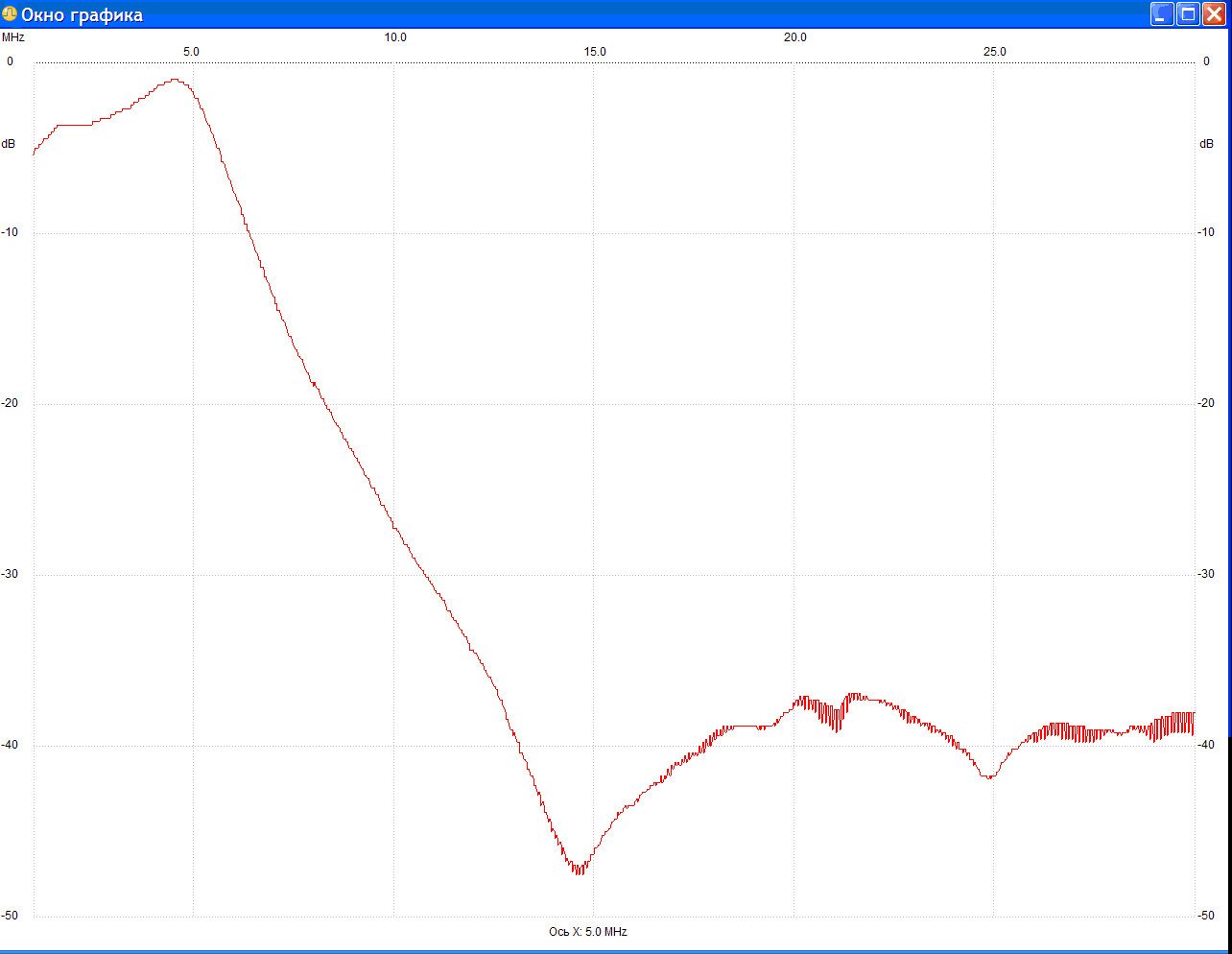

Установка простейшего ФНЧ и некоторое снижение раскачки решили проблему

[ru0aog]

После 4хГУ-50 в антенне 490 Вт

Шалось удалась

[Oleg]

Станислав,

Насколько я помню у Игоря в той самой схеме "2020" было порядка 40 Вт выходной мощности на четырех транзисторах при приемлемом уровне IMD3.

В Вашей схеме 60 Вт на двух RD16. Было бы очень интересно взглянуть на спектр двухтонового сигнала при такой мощности (если есть возможность).

[ru0aog]

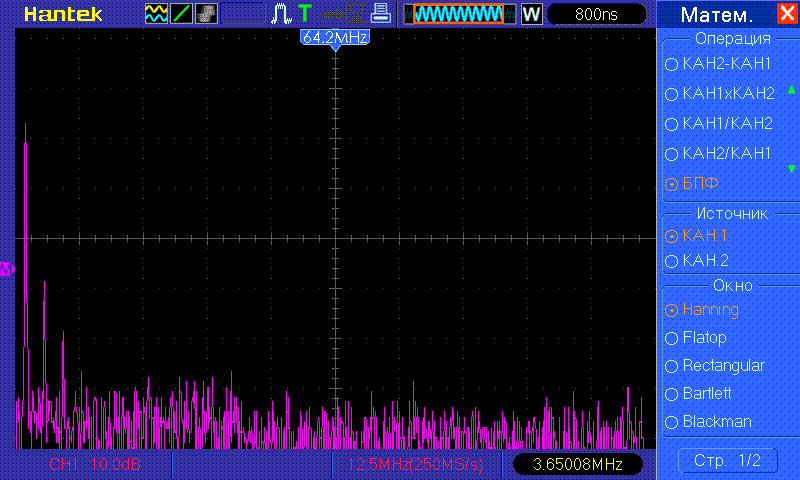

Олег, там и от одного тона срань такая летела... спектр вон выше снимал в прошлом году.
Третья гармоника всего на 10 дБ ниже основного тона... что тут ещё скажешь?

А так-то я мощу снизил да подфильтровал, стало получше (см. второй спектр).
Это оборудование на даче стоит, так что теперь только летом туда поеду со всеми приборами.

[Oleg]

Ну тогда подождем до лета

[ru0aog]

Было бы очень интересно взглянуть на спектр двухтонового сигнала при такой мощности (если есть возможность).

Притараканил усилок домой на измерения.
Сложил сигналы. Это максимальный уровень, на который способны мои генераторы

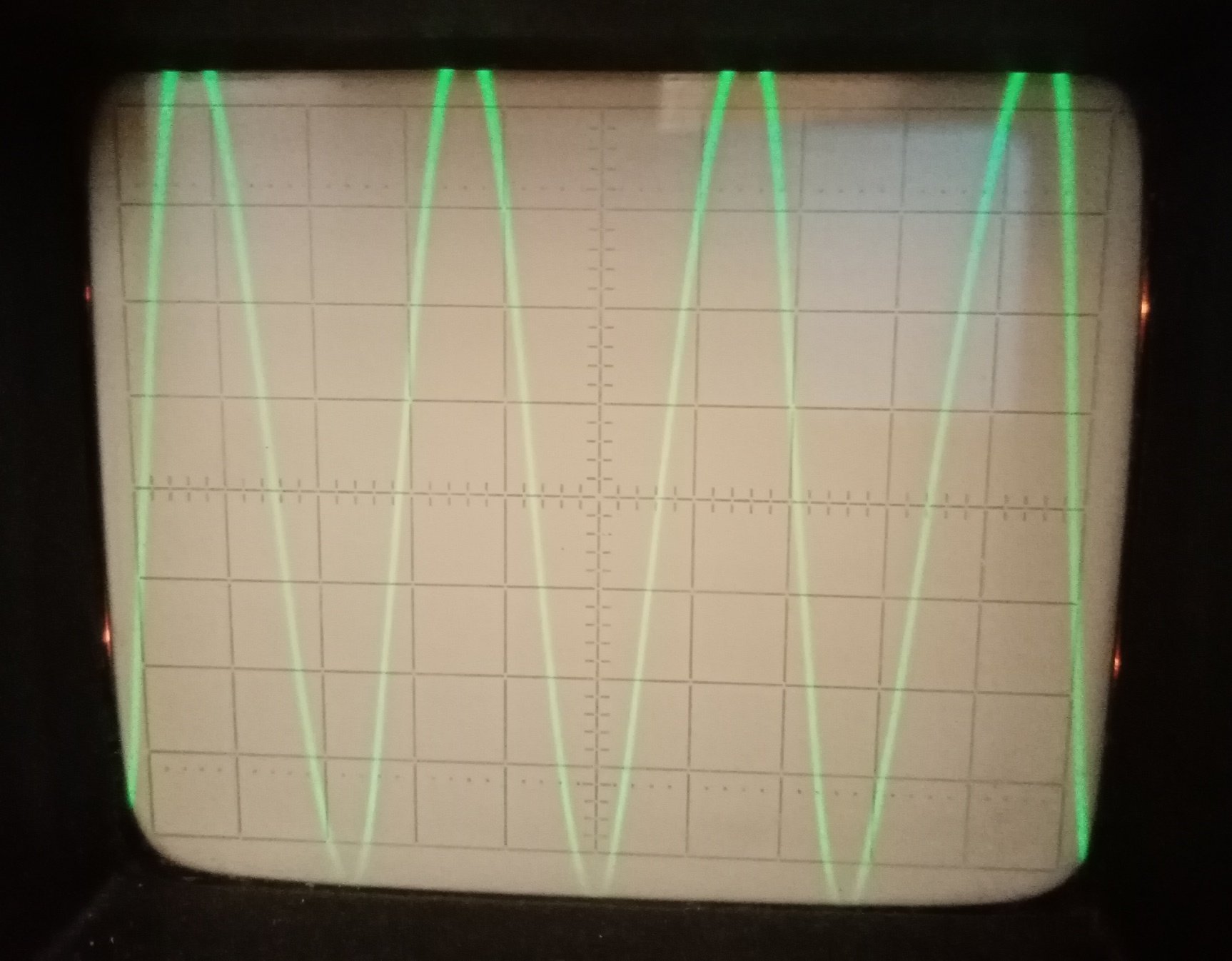

Вот что вышло (с нагрузки, с делителем 1:10)


P.S.
Форум почему-то не принимает фотографии...

[ru0aog]

Если подключить китайский двухканальный MHS-5200 DDS-генератор, то будет немного больше



но тут уже эквивалент из 20-ти китайских 2-х(или 3-х)-ваттных резисторов быстро нагревается и норовит задымить.

В дальней зоне (один тон)

[Oleg]

Станислав, а какое напряжение (или мощность) на выходе после ФНЧ при подаче одного тона?
Просто хочу понять для какой пиковой мощности проводились измерения.
