Усилитель мощности на 2 х IRF640

[ShAlex13]

Создам тему, так как есть вопросы по этому УМ


[ShAlex13]

Вопрос следующий: почему один из транзисторов греется даже при токе покоя?
Левый или перемаркировка? ток выставляю по 700мА на плечо.

[ShAlex13]

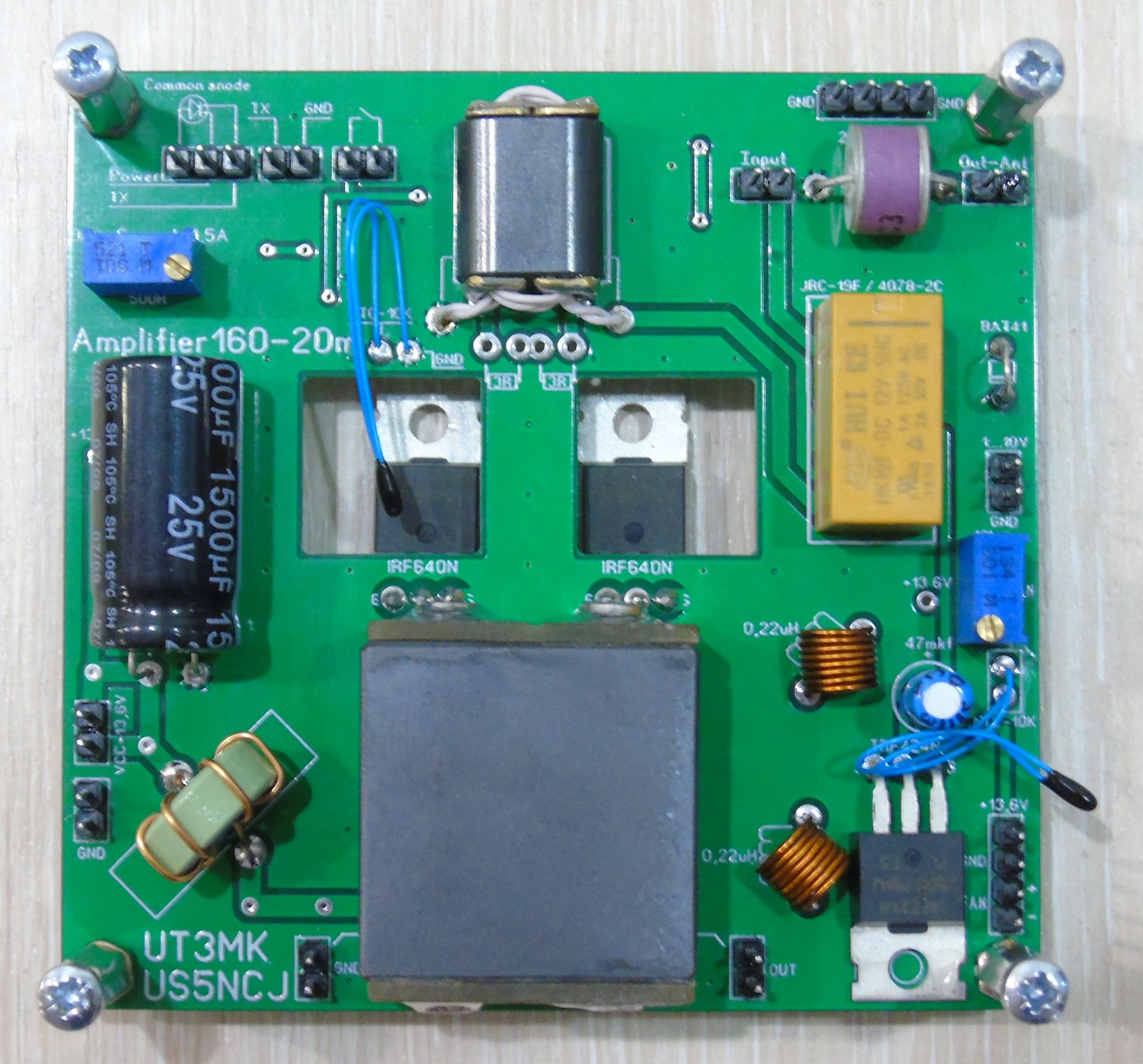

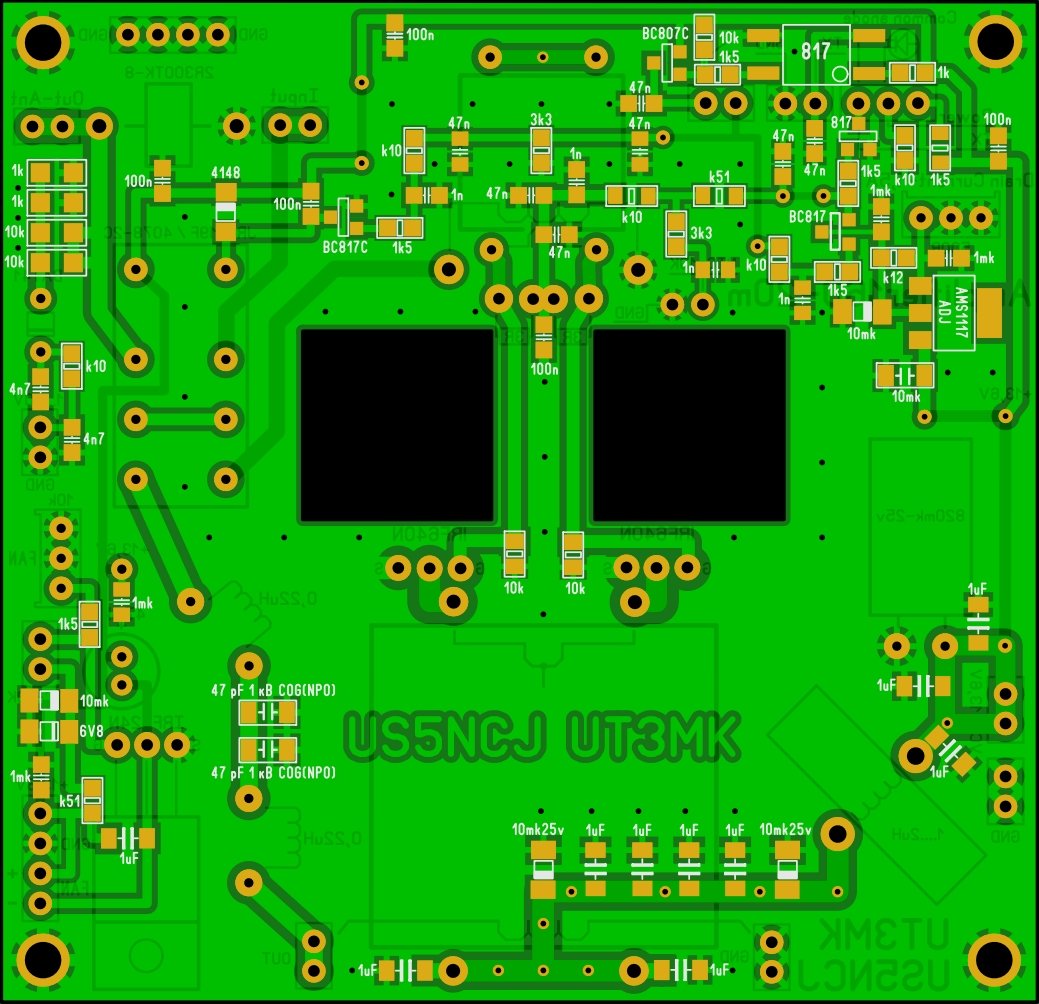

Плата и сам УМ

[ShAlex13]

греется именно этот

[ShAlex13]

оба транзистора подобраны по параметрам, т.к. ток покоя регулируется одним резистором

[ShAlex13]

УМ по описанию как 100Вт++ на диапазоне 160-20м
Выше мне и не надо, по этому рекомендации заменить IRF640 не принимаются.

[ShAlex13]

В первый момент даже успел замерить осликом амплитуду в 80в, потом как отрезало, 15в и все
Менял пару, (с одной партии) , похоже полный "левак"
P.S. На затворах напруга одинаковая

[Oleg]

Вопрос следующий: почему один из транзисторов греется даже при токе покоя?
Левый или перемаркировка? ток выставляю по 700мА на плечо.

Если Вы измеряли ток покоя в стоковой цепи у каждого транзистора по отдельности и точно знаете что он составляет 700 мА, то на мой взгляд единственная причина - недостаточный теплоотвод для данного транзистора. Ведь мощность рассеивается одинаковая P=UI, то есть 14 x 0.7 = 10 Вт в режиме покоя.
Если же Вы измеряли общий потребляемый ток для всего усилителя (1400 мА) и разделили его пополам в предположении, что транзисторы у Вас имеют почти одинаковые параметры, то ток покоя у транзисторов может быть все-таки разный, соответственно и мощность, рассеиваемая в состоянии покоя будет разная.

В первый момент даже успел замерить осликом амплитуду в 80в

А откуда могла взяться амплитуда 80 вольт на стоке транзистора при питании от 14 вольт? Что-то непонятно.

[Alex 1]

греется именно этот

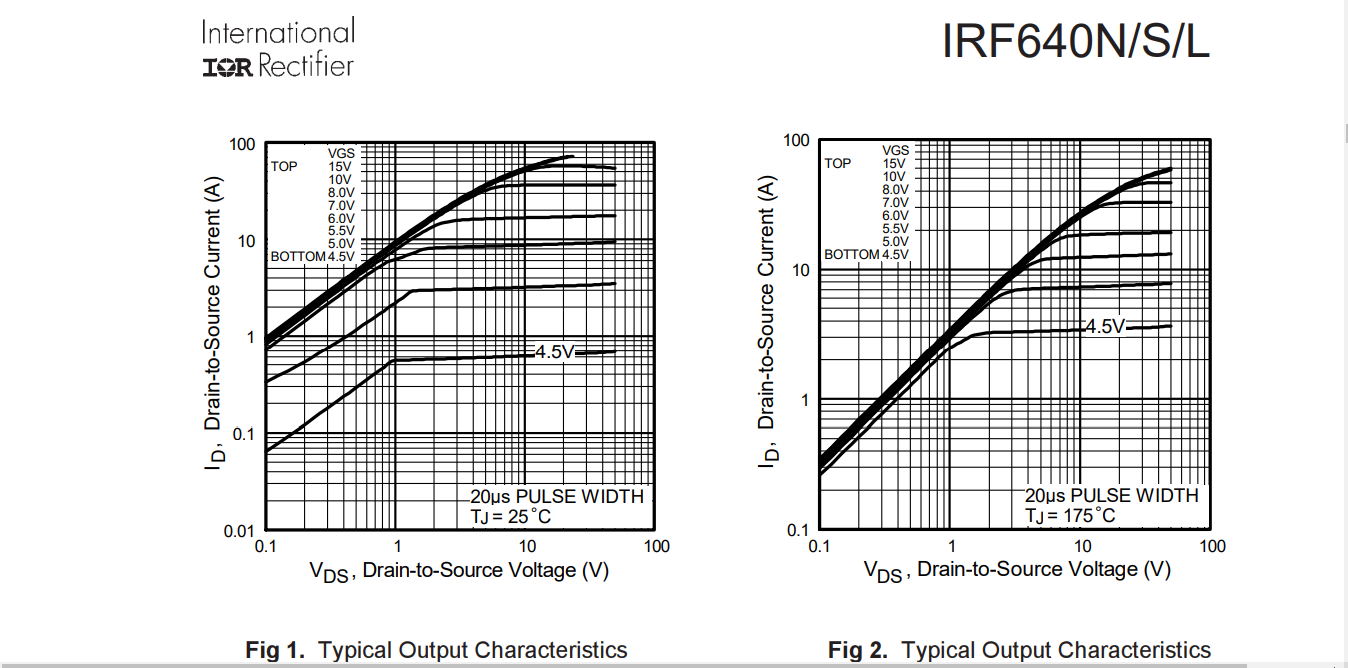

Вам же отвечали уже в авторской ветке. Попытаюсь снова, смотрим графики зависимости тока стока от напряжения смещения на затворе. Ежели при подборе транзисторов вы допустили разность показаний тестера всего то в 0,1 Вольта, то и получите то что получили. Смотрим график для понимания процесса, разность в 0,1 смещения, даст прирост тока стока согласно графика 0,5 А. Пример; Тестер показал вам начало открытия транзистора допустим как 3,8 В, второго транзистора как 3,9 или 3,7, то и разность тока покоя вы получите миним как 500 мА, а то и больше! Ну и не забываем о резистора в цепи затвора, кои 3 Ома, они должны быть почти одинаковыми, желательно с допуском в 1%

[ShAlex13]

Китайским показометром подобрал идентичные параметры двух транзисторов (один в один).
В схеме естественно на обоих затворах одинаковое напряжение, что не так?
Прикрутил так что втулку разплющило
