DSP - радиоприёмник на SI4735

[Криворукий]

Open-minded, приветствую!
Так ещё кроме ПЧ нужно и управление для ДПФ делать.

Я себе почти собрал приёмник. Называется "зелёный дракон" или "дракоша"

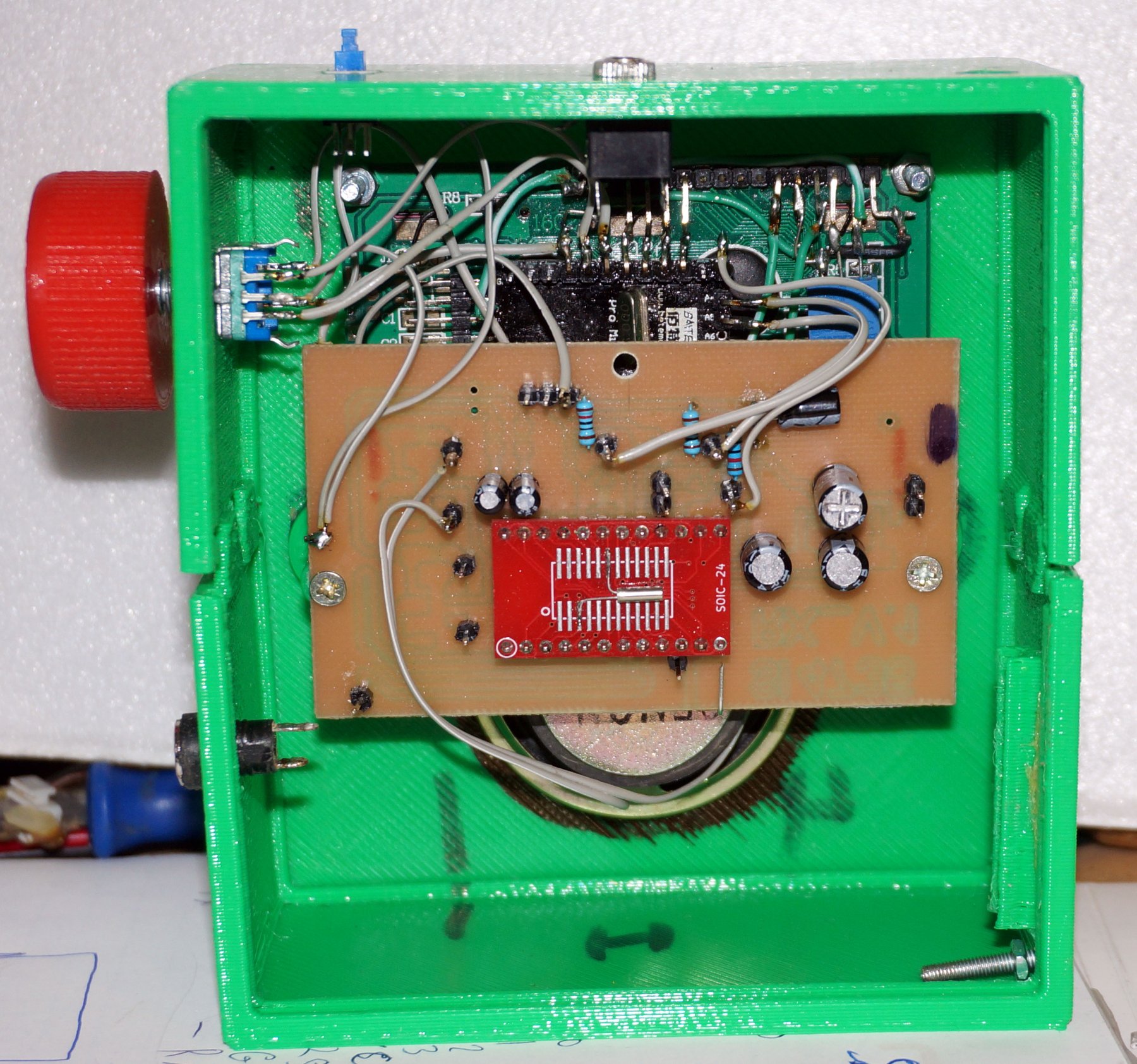

Управление - ардуино промини - припаял прямо на дисплей. На плате развёл si4735 (через переходник), УНЧ, преобразователь уровней и стабилизаторы напряжения.

Питание будет из двух банок LI-ION (с платой BMS)

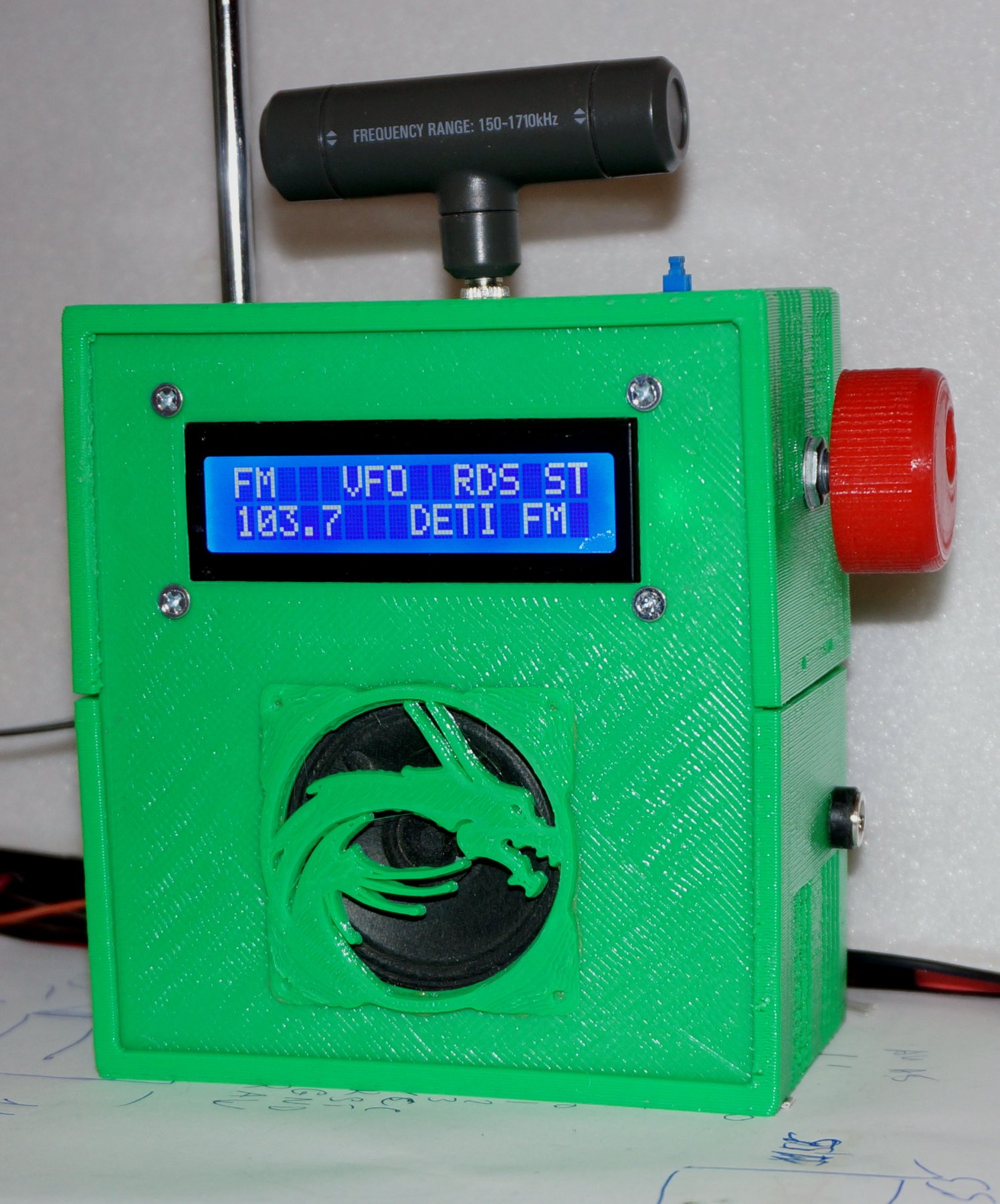

Корпус напечатан на 3Д принтере. Вот такой дракон получается:

[Vlad1953]

А сверху ручка, как у взрыв машинки!
А прикольно, нормально получилось.

[Криворукий]

Это не ручка. Это ферритовая антенна и она съёмная. Хотя можно и как ручку использовать

[Open-minded]

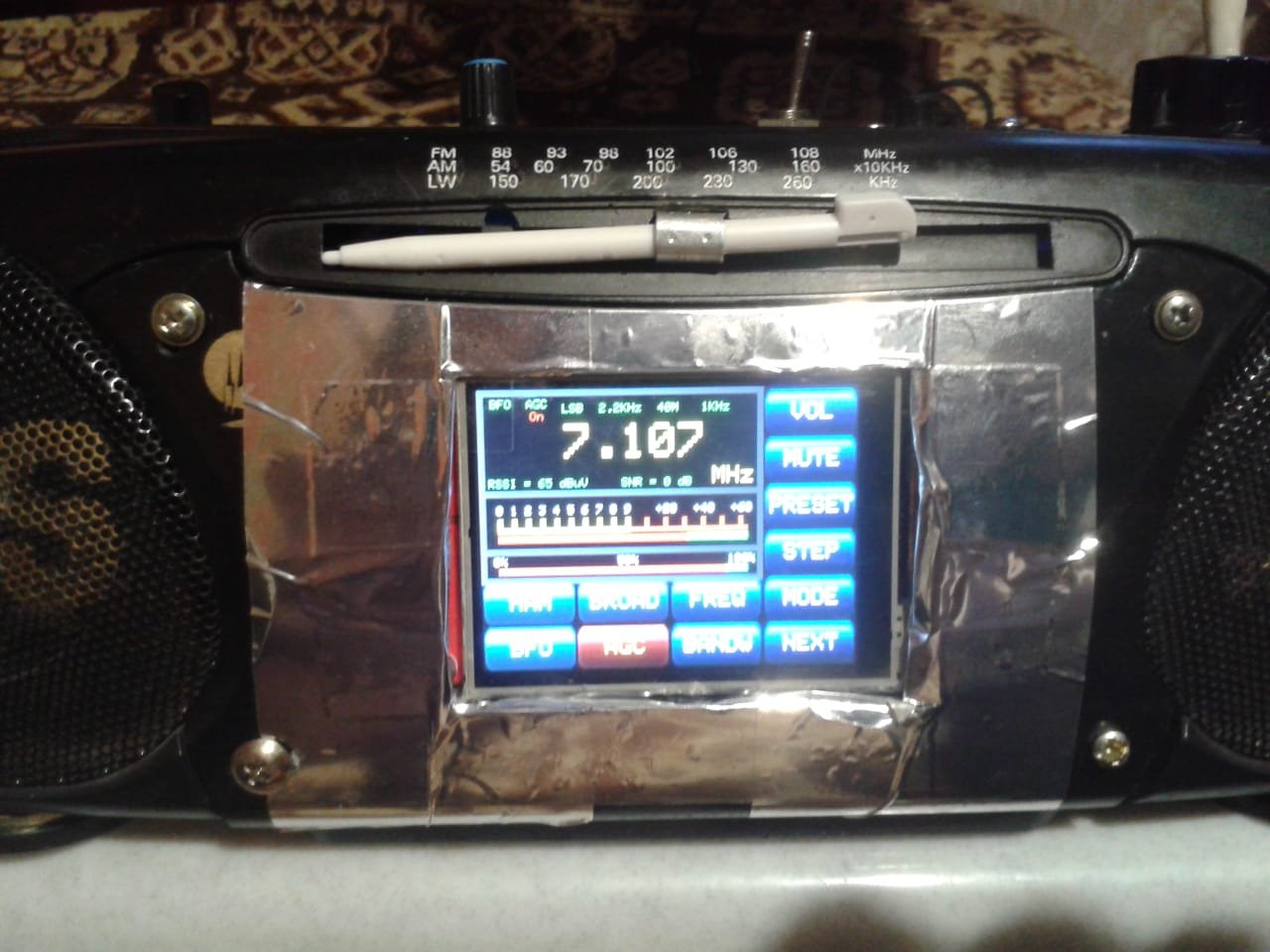

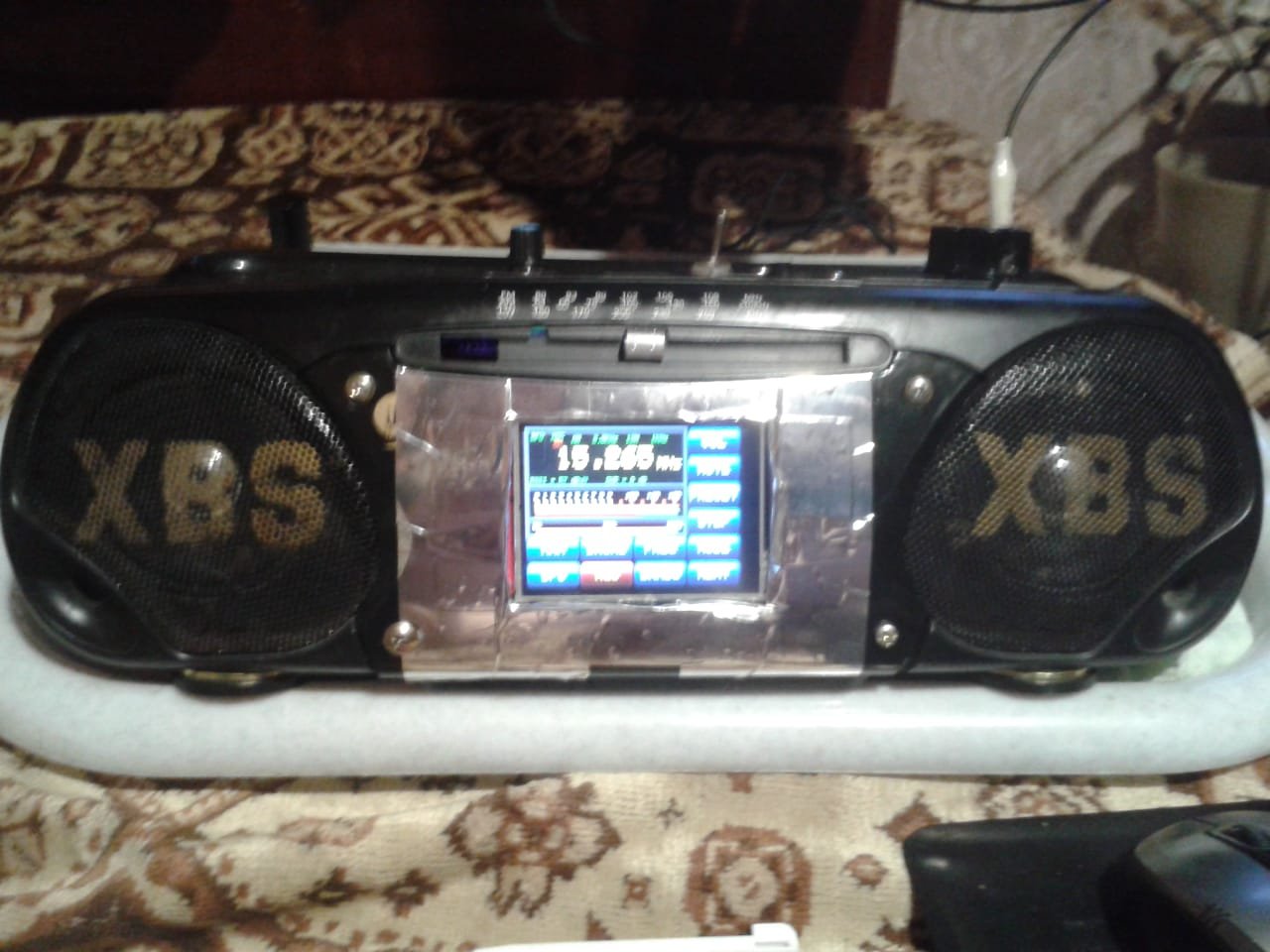

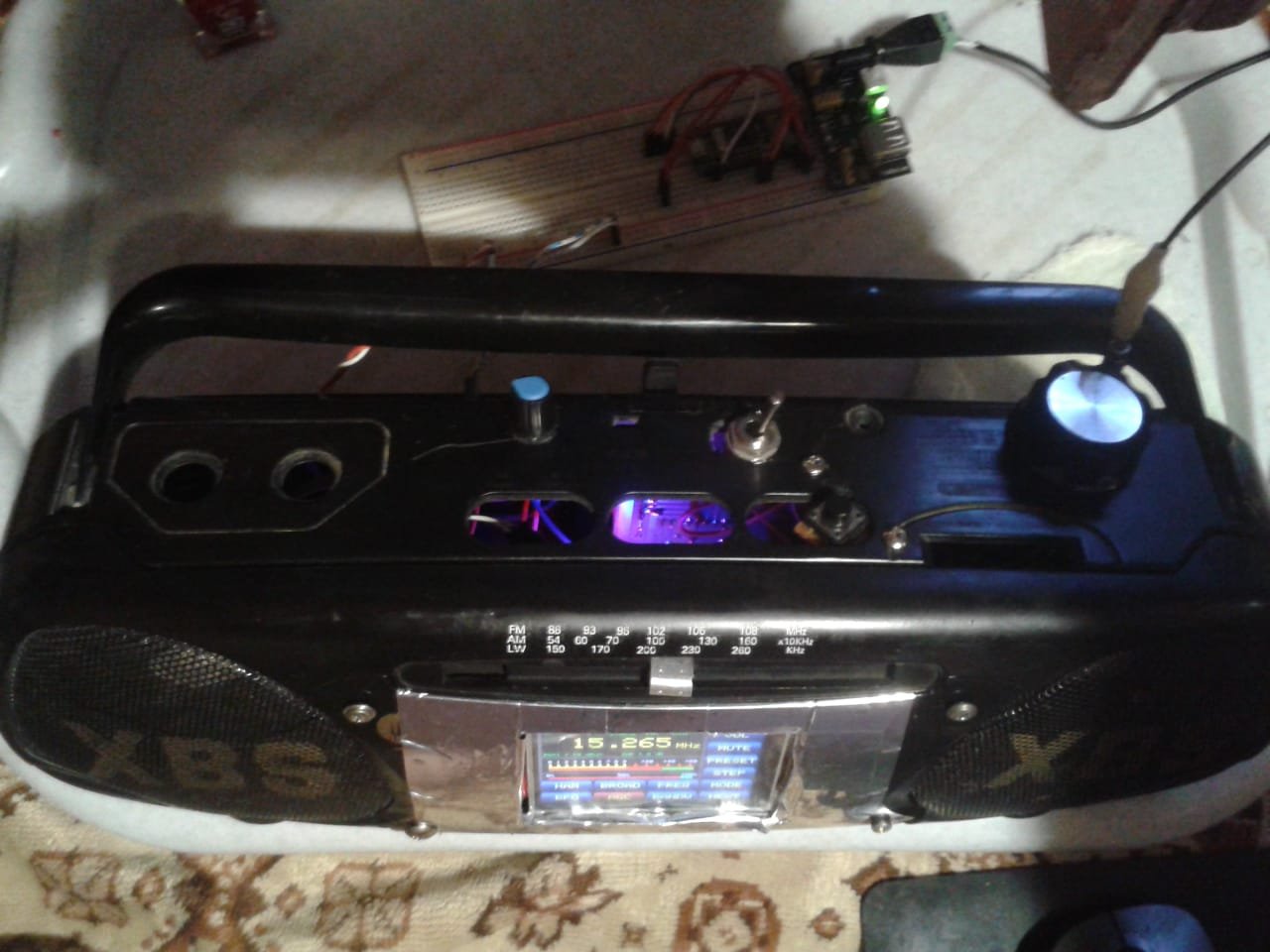

как-то запихнул в корпус кассетника 90-ых модели KANSAI. Неказисто, криворуко, отверстия ещё надо как-то закрыть, предусмотреть питание от двух 18650 со стабилизатором 7805. Для зарядки планирую использовать плату балансировки 2S и блочёк стабилизатора тока и напряжения... но их надо ещё заказать... Звук стерео.

https://aliexpress.ru/item/32964468513.html
https://aliexpress.ru/item/1005001707889794.html
https://aliexpress.ru/item/1005001636432977.html

Сообщение Криворукий » 19 авг 2021, 14:43

Open-minded, приветствую!
Так ещё кроме ПЧ нужно и управление для ДПФ делать.

согласен. на ESP32 остались 4 свободных цифровых пина.

[Voevoda]

Мой ATS 25 аукнулся в Екб. Скоро в Москву а там и до Крыма рукой подать.
Покручу. поверчу.

[Криворукий]

Open-minded, какое потребление приёмника при средней громкости?
ESP32 и такой дисплей должно быть хорошо кушает.

[Open-minded]

подключил приёмник к трансформаторному лабораторному блоку питания YAXUN PS-305D. Подал на вход 5.1в. На данный момент в качестве унч китайский модуль на базе PAM8403 с регулятором громкости совмещённым с выключателем: В перспективе поменяю на TDA2822 в стереовключении...
При выключенном усилителе, с включённым экраном, с подключённой антенной на речевой станции и полной программной громкостью потребляет 0.12А. При этом на самом модуле светятся постоянно красный и голубой светодиоды. Вместе с включённым узч на полной аппаратной громкости с динамиками 4ом в каждом канале, ток достигает 0.27А. При этом приёмник почему-то перезагружается и перед этим потребление возрастает до 0.7А... видимо проблема в усилителе... я на каком-то форумах читал, что эти PAM8403 странные и дают помеху. На средней громкости и с отключённым усилителем такой проблемы нет.

кстати, через минут 4-5, если приёмник оставили в покое, подсветка экрана отключается и ток потребления снижается до 0.07А при отключённом усилителе. Пробуждается тычком в экран или поворотом энкодера.

[Криворукий]

Хорошо кушает.
В моём варианте потребление при громкости выше средней получилось от 50 до 80 мА.
В подсветке дисплея увеличил резистор (со 100 Ом до 220 Ом). УНЧ на китайской микросхеме 8002 (похоже это аналог LM4871)

[Vlad]

Появилось новое творение китайского ширпотреба ATS100 https://aliexpress.ru/item/1005003230007929.html
Что-то мне так кажется это тот-же ATS25 в меньшем корпусе. И завышенным цеником на подобные поделки.

[UA3170309]

Vlad, ценник вообще какой-то неадекватный. С учетом возможностей/качества, за меньшие деньги можно спокойно найти клон "Малахита".
