Аттенюатор выходного дня

[R9OFG]

Если кого интересуют платки на аттенюатор, есть несколько штук.

Для заказа плат на аттенюатор.
Стоимость платы 700р.
Отправка СДЭК за счет получателя, в среднем по РФ 500-600руб.
Оплата на карту Сбербанка 2202-2032-5967-1487, получатель Александр Валентинович Ш.
Заказ отправить на почту info@r9ofg.ru, в письме указать полные ФИО и телефон получателя, адрес пункта выдачи СДЭК.
Отправка в течении 1-3 дней. После отправки на почту придет скрин данных отправления.

[R9OFG]

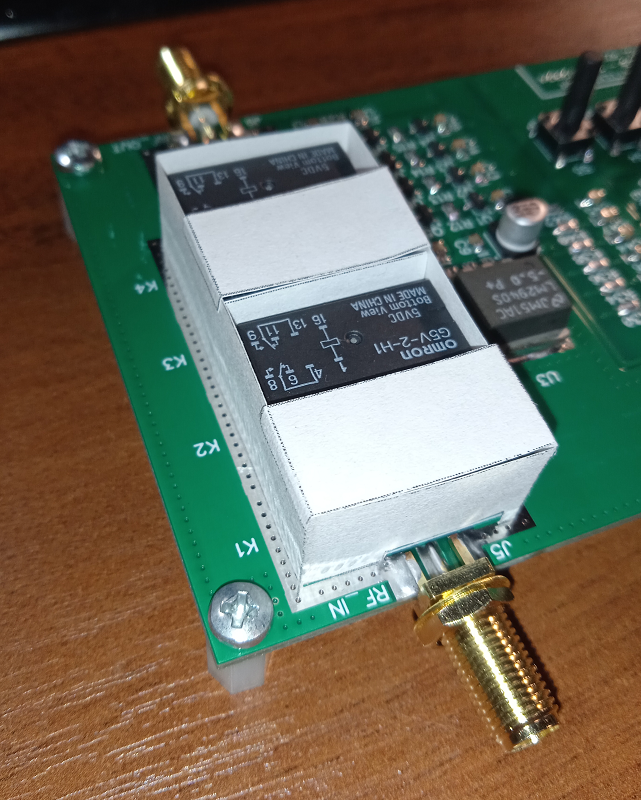

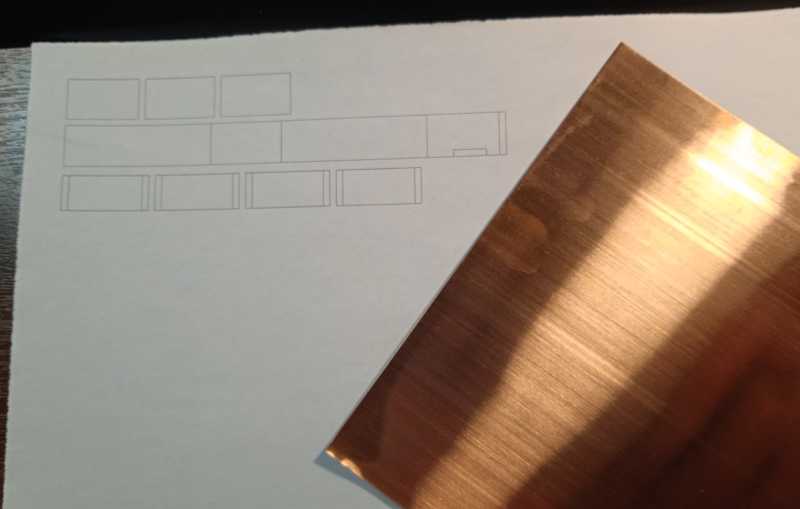

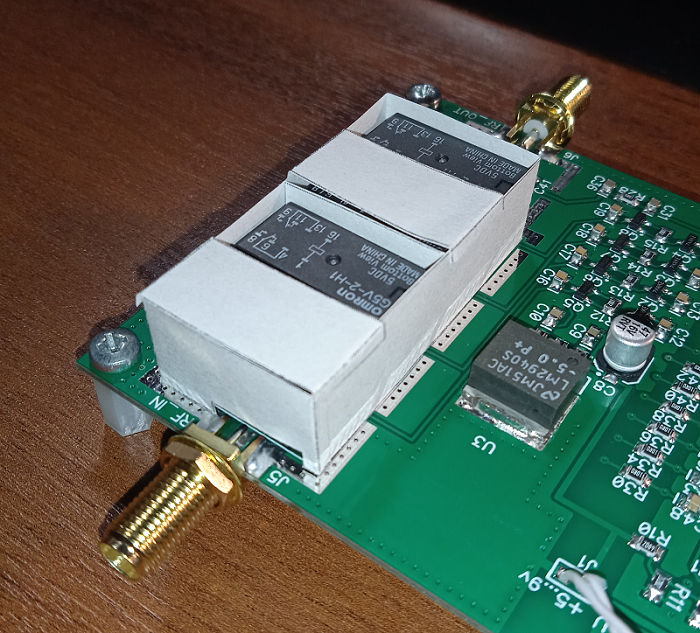

Примеряю выкройку для экранирования внешних аттенюаторов

Экран буду делать из листовой меди, толщиной 0,3мм. Монтировать экран планирую так, сначала запаяю внутренние перегородки, потом стенки экрана, далее запаяю реле, и в завершении крышки сверху экрана. Посмотрим как получится на деле.

[R9OFG]

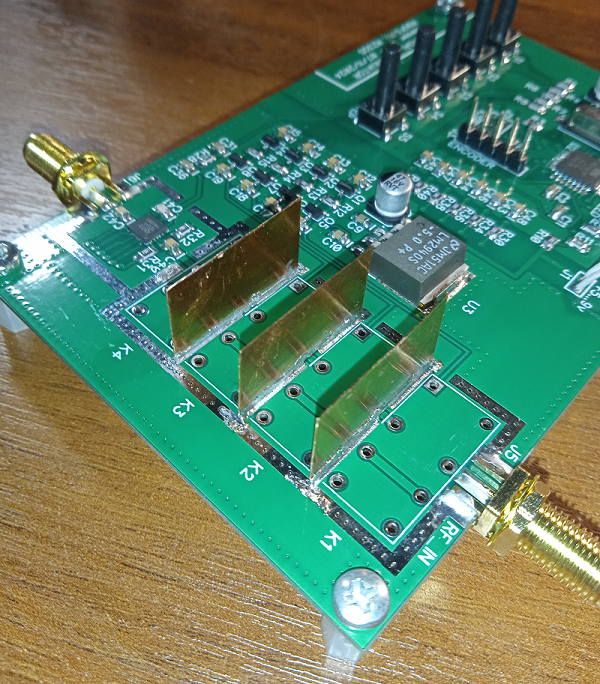

Начал запаивать экран

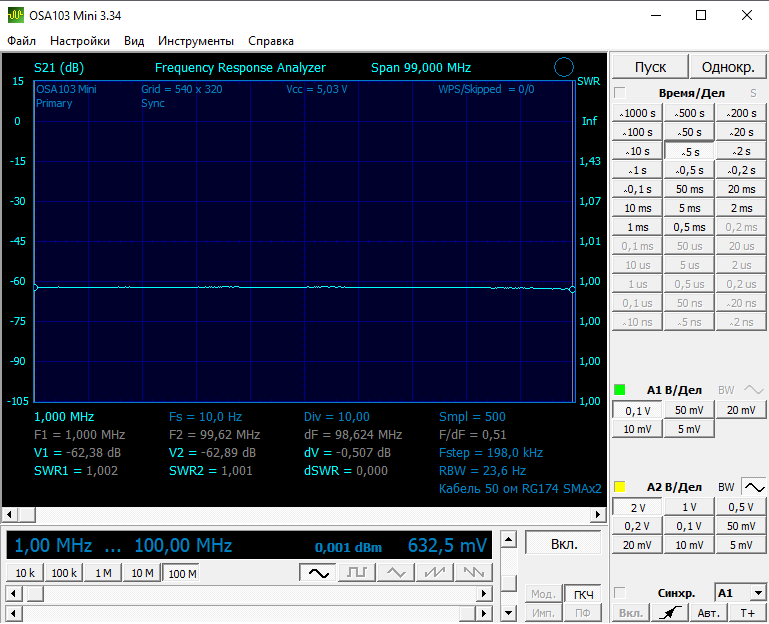

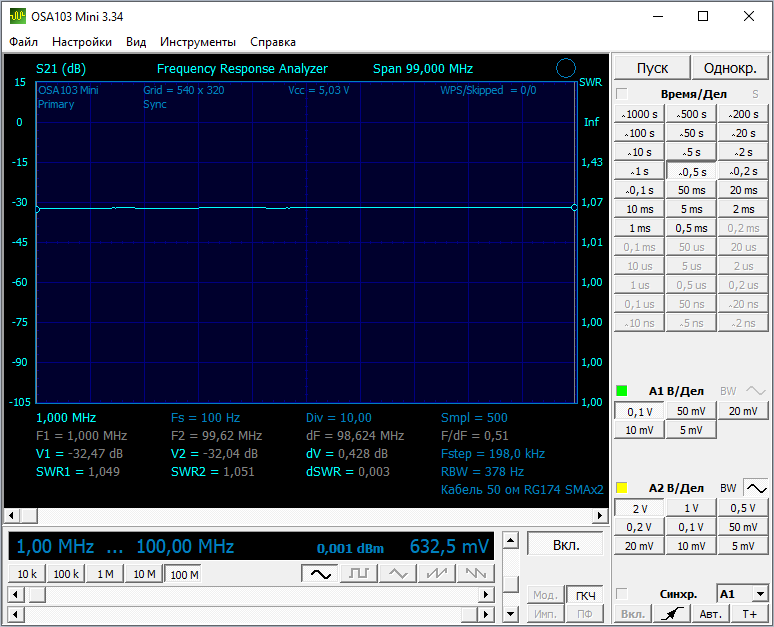

Интересно было посмотреть влияние контактов реле при отключенных секциях, подключил к осе, выставил 32dB на PE4302

Норма, неравномерность в полосе до 100мГц всего 0,2dB.

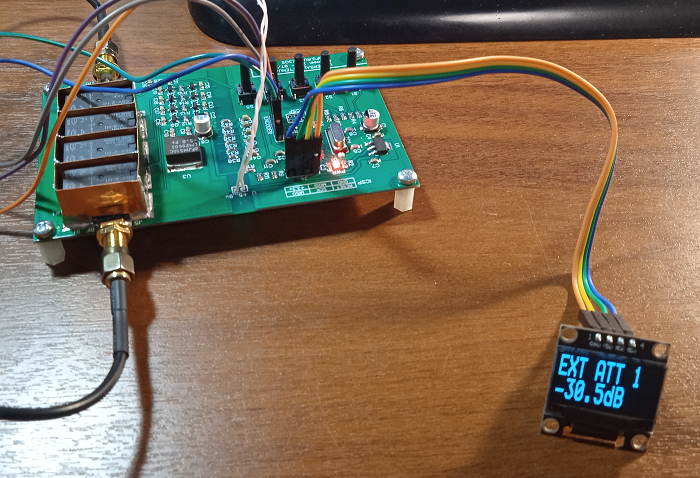

Посмотрел каждый внешний аттенюатор, сколько реально ослабляет, в новой версии прошивки при установке значений внешних аттенюаторов подключается соответствующая секция, для контроля и более точного ввода значения затухания, все четыре аттенюатора получились с одинаковым затуханием, рассчитывал резисторы на -30dB, ниже на картинке подключена первая секция

Вот, что оса показала, тут с учетом -1,5dB внутреннего затухания PE4302

32,4 - 1,5 = 30,9

Округлил до 30,5, и так все четыре секции получились по 30,5dB каждая.

Далее посмотрел, на сколько позволяет оса

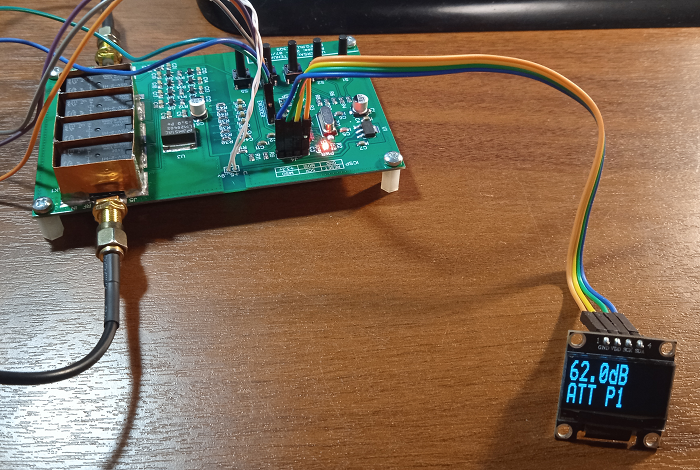

-62dB

-71.5dB

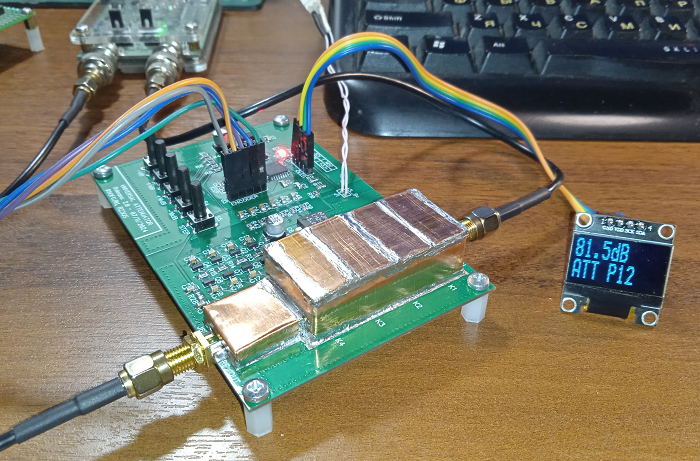

-81.5dB

Ниже оса уже шумит, надо будет достать запылившийся SDR софтрок и посмотреть на нем.

[R9OFG]

По сути реле со своими индуктивностями и есть ФНЧ, на плате предусмотрены места для конденсаторов коррекции каждой секции

Все, прототип удался! Ошибок в плате нет, можно запаивать полностью экраны.

В архиве ниже последняя версия прошивки v2.0, все изменения/исправления описаны в файле verinfo.txt. В данном релизе атмега168 уже не поддерживается, в ней банально не хватает места, теперь только атмега328p

ATT_PE4302_ATMEGA328P_v2.0.zip

(36.48 КБ) 48 скачиваний

Сделаю все экраны, тут выложу выкройку для изготовления экранов, листовая медь толщиной 0,3мм вполне подходит, режется обычными ножницами. Брал я листовую медь на озоне, там всякие есть.

[R9OFG]

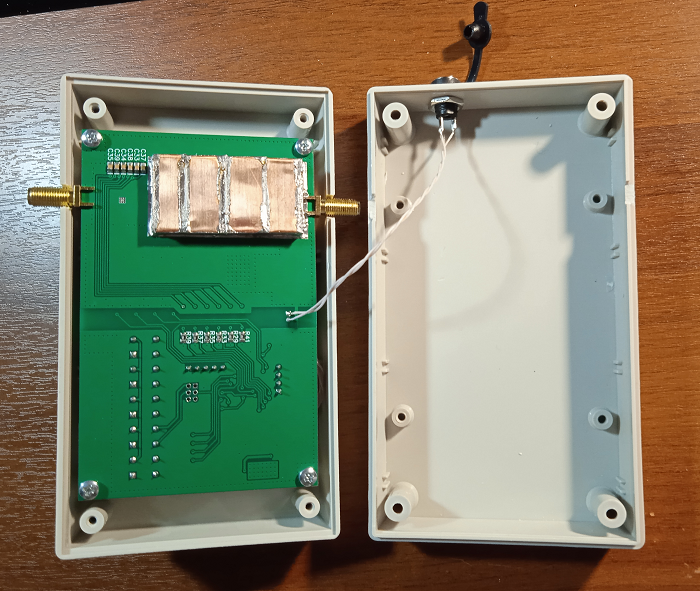

Запаял все экраны

Смотрим, что было до экранов

Теперь что с экранами

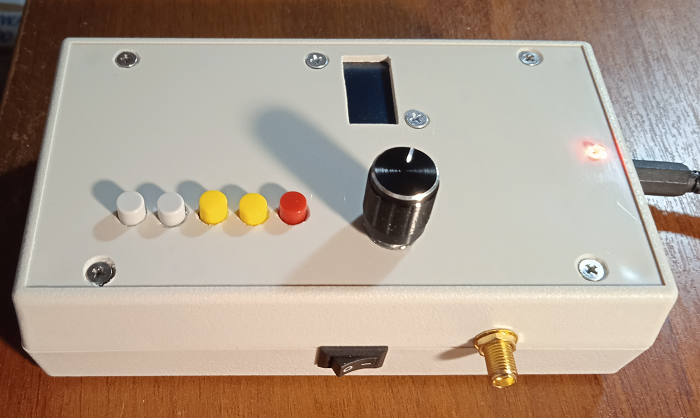

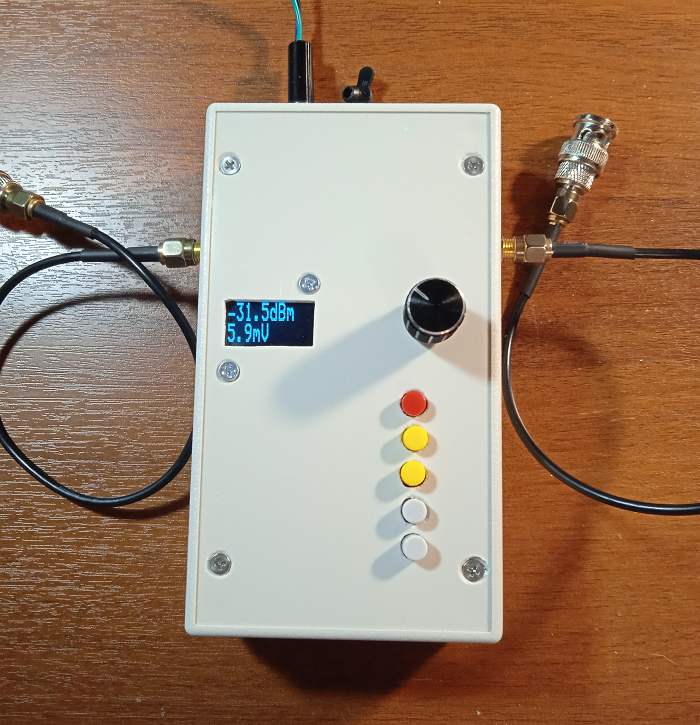

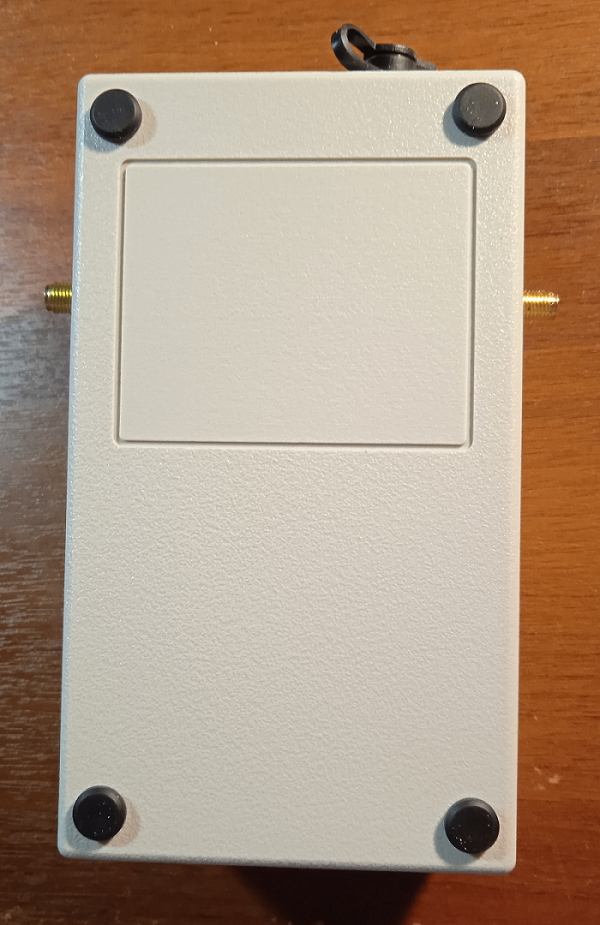

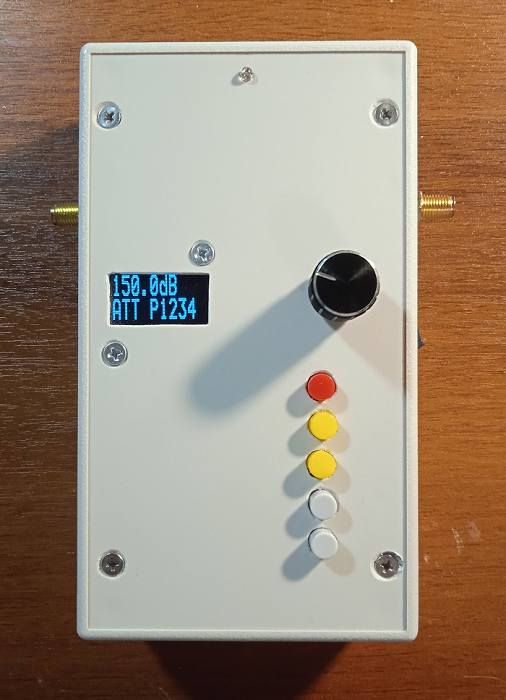

Изоляция сигнала между секциями заметно лучше, и упаковал все это дело в корпус

Теперь можно более тщательно настраивать усилители мощности, S-метры, снимать характеристики приемников и т.д. и т.п.

73!

Ниже обещанная выкройка для экранов, распечатывать 100% размер.

Shielding_Ext_ATT.pdf

(2.26 КБ) 40 скачиваний

[R9OFG]

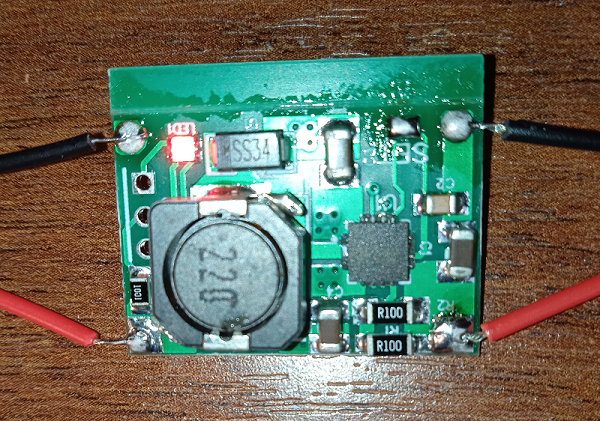

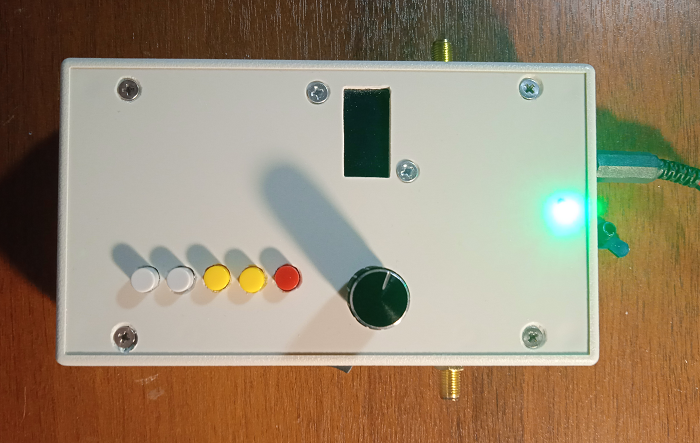

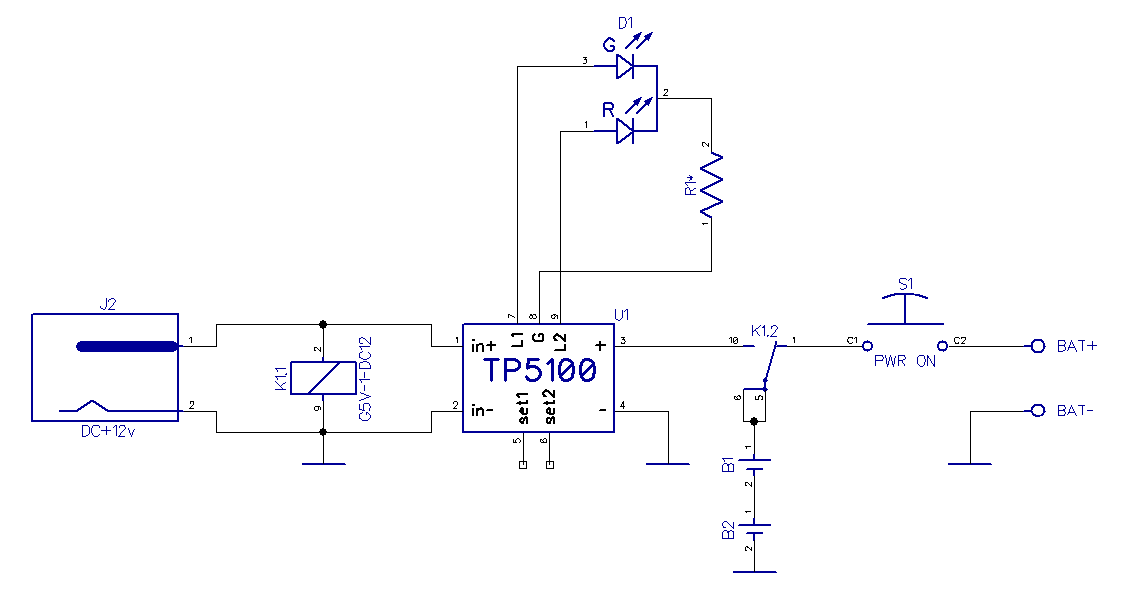

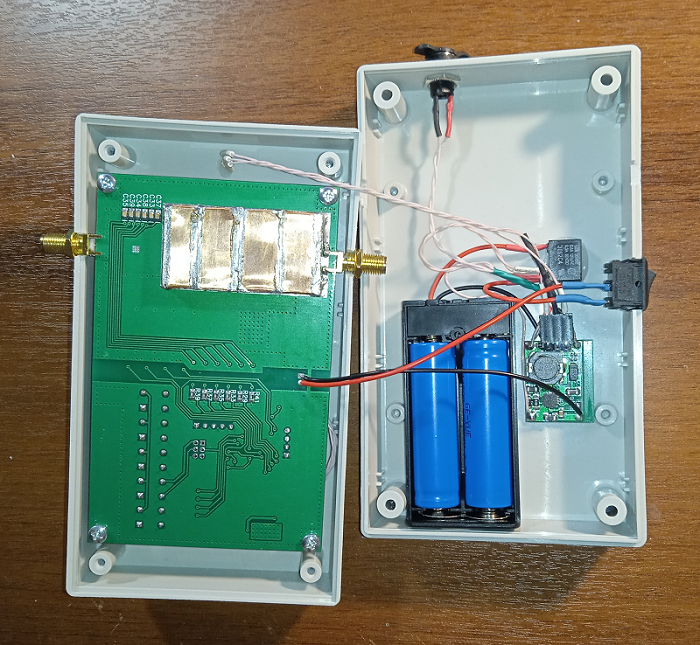

Сделал автономное питание, на двух аккумуляторах 14500 и модуле заряда TP5100. При подключении питания для зарядки, реле отключает АКБ от платы аттенюатора, и подключает к модулю заряда. Светик на плате модуля заряда сдул, вывел на корпус двухцветный, красный-заряд, зеленый-заряжен, выключатель на боку корпуса, отключает питание от АКБ на плату аттенюатора.

За три часа непрерывной работы с 4-мя включенными реле секциий АТТ, акб просели до 6,5в.

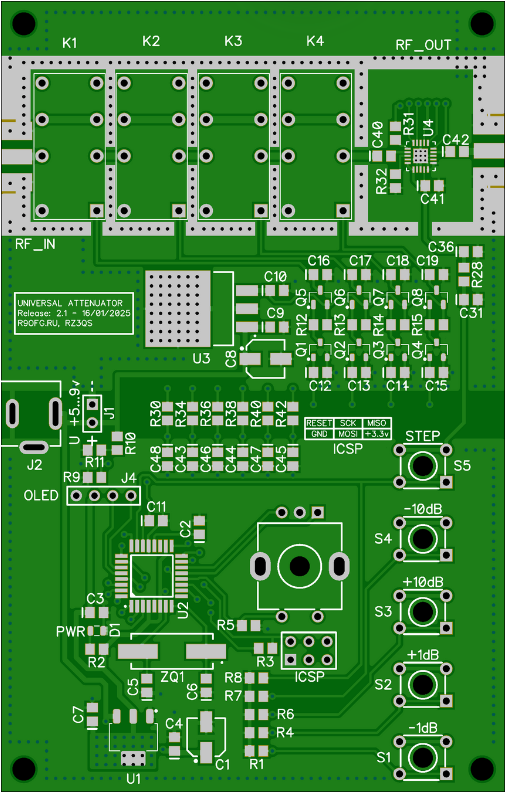

В архиве ниже герберы нового варианта платы, можно без корпуса использовать, прошивка v2.2, добавлен параметр выбора направления вращения энкодера.

ATT_PE4302_ATMEGA328P_v2.2.zip

(948.63 КБ) 18 скачиваний

[R9OFG]

Новая версия прошивки аттенюатора.

Основные изменения:

1. Возможность выбора шага на кнопках +/-10дБ, варианты 10, 6 и 3дБ. Как выше писал, удобно для настройки S-метров.
2. Добавлен режим автомата анализа линейности и установки токов смещения усилителей. В данном режиме задается уровень затухания аттенюатора от которого аттенюатор шагает с выбранным шагом до минимума затухания, диапазон перестройки можно смещать вниз/вверх с шагом 0.5/1дб, в диапазоне 0...10дБ, удобно для P1dB. Запуск автомата как в ручном режиме, так и по сигналу синхронизации, в варианте с OSA103, выход EXTRA у оса мини, либо AUX у оса F, в режиме ИАЧХ.

Подробнее в файле verinfo.txt

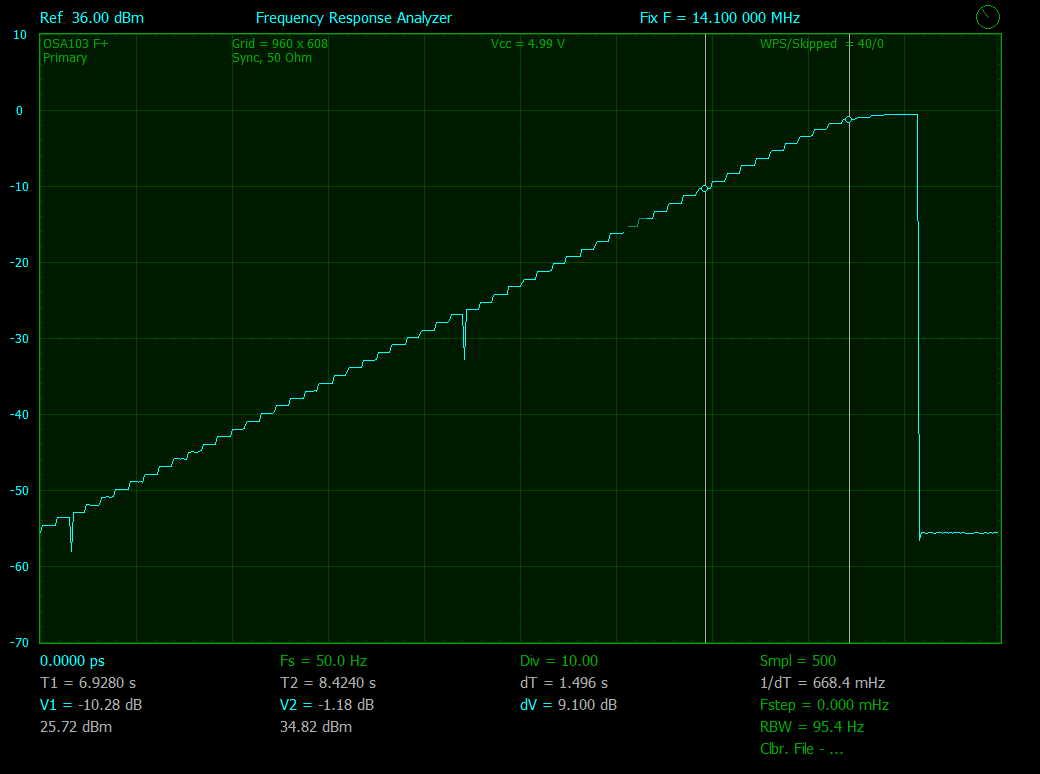

На картинках анализ реального усилителя

два провальчика, это отключение реле секций атт, время переключения в самой релюшке примерно 20мс, как с этим бороться пока не придумал, хотя и не мешает сильно.

ATT_PE4302_ATMEGA328P_v2.4.zip

(963.03 КБ) 16 скачиваний

[RU3UM]

Александр, здравствуйте!
Будете разводить плату под обновленную версию - пожалуйста, разъем ICSP с шагом 2,54 примените.

Спасибо за разработку устройства!
73! Владимир de RU3U

[R9OFG]

RU3UM, добрый, Владимир!

Два поста выше платка, там уже 2,54. Уже выехали из Китая...

[RU3UM]

Александр, есть еще один вопрос.

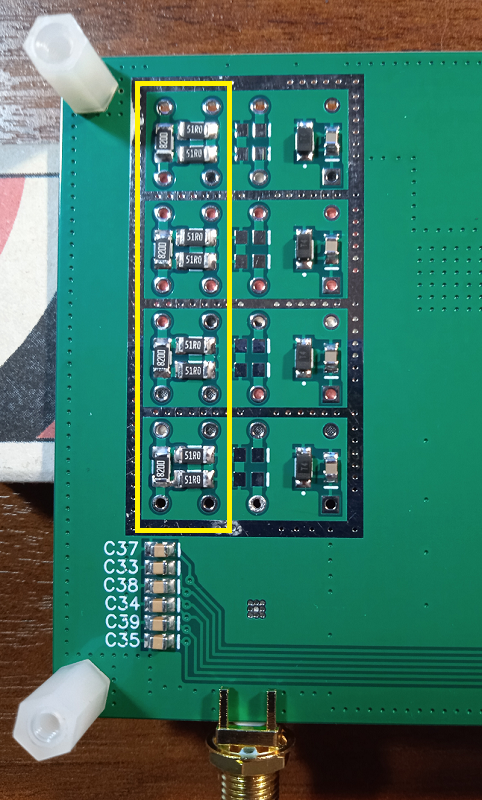

В плате под резисторы внешних аттенюаторов заложен типоразмер 1206.
Применение резисторов 0805 допустимо? Или тем самым ухудшатся показатели по максимальному уровню входящего сигнала?
