Синтезатор частот.8031. Приемник Полякова

[Verechan]

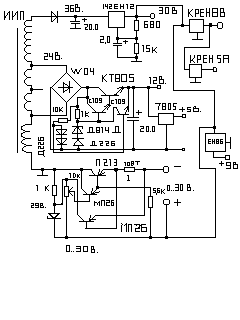

Здравствуйте. Распаял блок питания. Не пошел стабилизатор в минус с п214, но вот провереная временем защита и схема. Защита простая на шунте. Пять лет уже в работе

[Verechan]

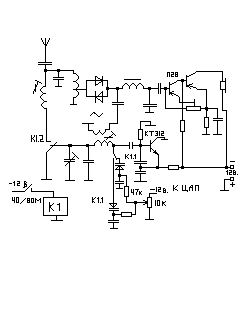

Здравствуйте. Вот опять ошибка в схеме бп. Защита стабилизатора в плюс не пошла, вот новая, в файле, непроверенная. А вот и новая идея установки в генератор емкостной трехточки варикапов кв127. Там есть реле на 12 вольт с двумя парами контактов. Там предполагается конденсатор 470 пикоффарад, в цепи варикапа

[Verechan]

Вот все схемы. А 572па1 на яндексе была

[Verechan]

Здравствуйте. Вот защиту проверил для n-p-n стабилизатора. 5 диодов 1 транзистор eb13001 и 2 резистора 10ком. Искал ее 10 лет и нигде. На реле есть . В смд подойдёт , сам придумал,работает. Вроде мелочь, а иногда необходима без больших деталей

[Verechan]

Привет. Web slomalsia

[Verechan]

Код: Выделить всё

;готовим тест
7455 MOV A,#55
F590 MOV P1,A
120300 LCALL DELAY
74AA MOV A,#AA
F590 MOV P1,A
120300 LCALL DELAY
80F0 SJMP BACK

[Verechan]

Код: Выделить всё

 ;P1.0-с к155тм9
;P1.1-d тм9
;P1.2-SK LCD
;P1.3-DI LCD
ORG0
LJMP 16
LJMP 160
ORG 16
START:
MOV 22,#0A
MOV 23,#FF
CLR A
MOV R0,A
..
MOV R7,A
LCALL LCDA
MOV DPL,A
MOV DPH,A
MOV IE,#81
RS:
INC DPTR
MOV 22,#0A

[Verechan]

Код: Выделить всё

;C2
MOV A,DPL
RSH:
RRC A
MOV P1.1,C
CLR P1.0
CPL P1.0
CLR P1.0
DJNZ 22,RSH
LCALL DLY
DJNZ 23,RS
RS1:
INC DPTR
MOV 22,#0A
MOV A,DPL
MOV 23,#03
RSH1:
RRC A
MOV P1.1,C
CLR P1.0
CPL P1.0
CLR P1.0
DJNZ 22,RSH1
RS2:

[Verechan]

Код: Выделить всё

;C3
RS2:
MOV A,DPH
INC DPTR
RRC A
MOV P1.1,C
CLR P1.0
CPL P1.0
CLR P1.0
DJNZ 23,RS2
LCALL DLY
ORL A,DPL
ORL A,#FF
MOV DPTR,#0
JZ RS
DLY:
MOV A,#FF
DLY1:
MOV R7,#FF
DLY2:
DJNZ R7,DLY2
DEC A
JNZ DLY1
RET

[Verechan]

Код: Выделить всё

LCDA:
ANL P1,#1C
MOV A,@R0
INC R0
LCALL LCD
LCD:
MOV R1,#04
SWAP A
LDL:
RLC A
JC LD1
LD0:
ANL P1,#1C
LJMP STR
LD1:
ORL P1,#01
STR:
ORL P1,#02
MOV R2,#5
HNG1:
DEC R2
MOV A,R2
JNZ HNG2
DEC R1
MOV A,R1
JNZ LDL
