WSPR

[ru0aog]

EU7EA, имхо, лучше двухтактный, раз есть кучка.

И один-в-один схема
.

.
не пойдёт с биполярниками, и КТ904 в частности, т.к.
- КТ904 туповатые (h21э = 10...60), так что ток базы нужен гораздо больше, нежели в этой схеме,
- входное сопротивление будет непонятно каким,
- коллекторный ток будет явно меньше 1,5 А, поэтому TR1 нужен другой.

[ru0aog]

Двухтактный на КТ904 с мощностью 2 Вт.
Так как этот транзистор предназначен для работы при питании 28 В, то остаточное напряжение принимаем 5 В.
Амплитуда коллекторного напряжения одного плеча 12В-5В= 7В. Действующее 7В*0,707 = 5 В.
Действующий ток плеча 2Вт/5В = 0,4 А. Амплитуда 0,4/0,707 = 0,57А.
Эквивалентное сопротивление плеча 5В/0,4А = 12,5 Ом.
Трансформатор должен быть n = корень (50/12,5) = 2, т.е.
например первички 1+1 и вторичка 2 или 3 витка (с учётом потерь).

Базовые цепи смещения должны смещать транзистор до тока покоя порядка 30 мА на плечо.
А дальше - подобрать по месту

[EU7EA]

Спасибо за ответ! Схему пока вменяемую не могу найти на КТ904. Хочется конечно однотактный. Есть еще КТ646, КТ921, КТ920А, КТ920В, КТ909Г, IRF630 (оригинальный выпаянный). IRF510 - сложно найти сейчас нормальные.

[ru0aog]

А вам на какие частоты?

[EU7EA]

от 7мгц до 28мгц. Есть еще BS170 с Алиэкспресс, но это лотерея, да и горят они у всех часто.

[R9OFG]

Есть еще BS170 с Алиэкспресс, но это лотерея, да и горят они у всех часто.

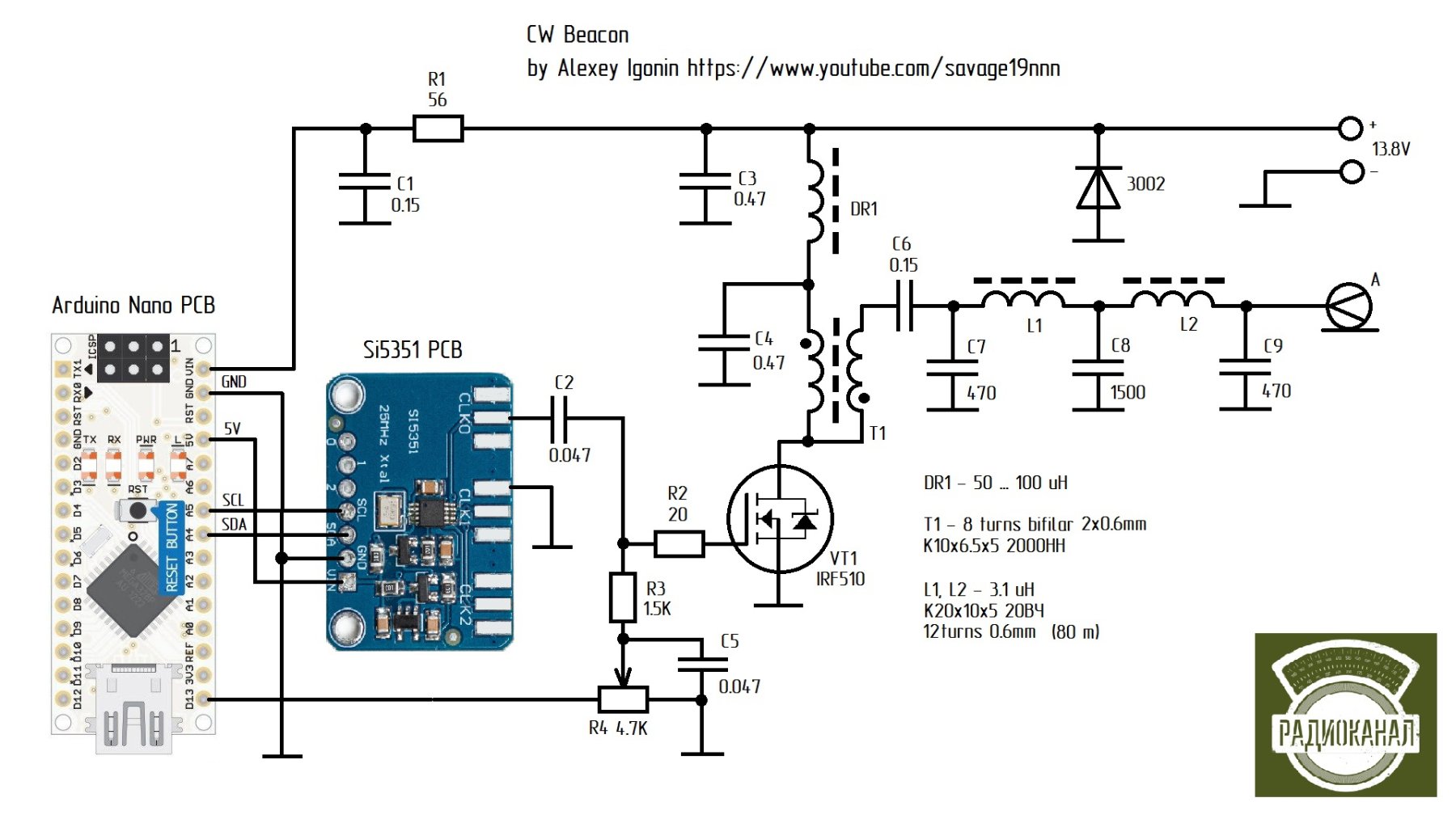

У меня на практике с BS хорошо работает вот этот вариант, убрать каскад на IRF и будет 1-1,5 ватта, но по личному опыту скажу, все зависит от экземпляров BS и им обязательно нужен радиатор, полминуты без радиатора им хватит помереть. Смещение(усиление) 2,4...3v для BS подбирается резистором R6 в пределах 5...30 Ом.

Посмотрите вот еще этот интересный вариант, сам пока его не пробовал, этот вариант подкупает простотой.

[EU7EA]

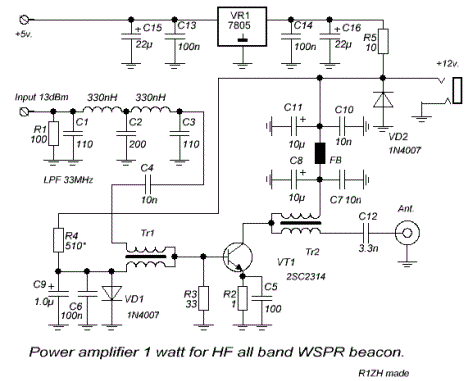

R1ZH видел схему, сайт правда его не открывается, антивирус ругается. Но схема мне нравится, может там даже КТ904 кое-как заработает, 0.5W думаю должен выдать.

[EU7EA]

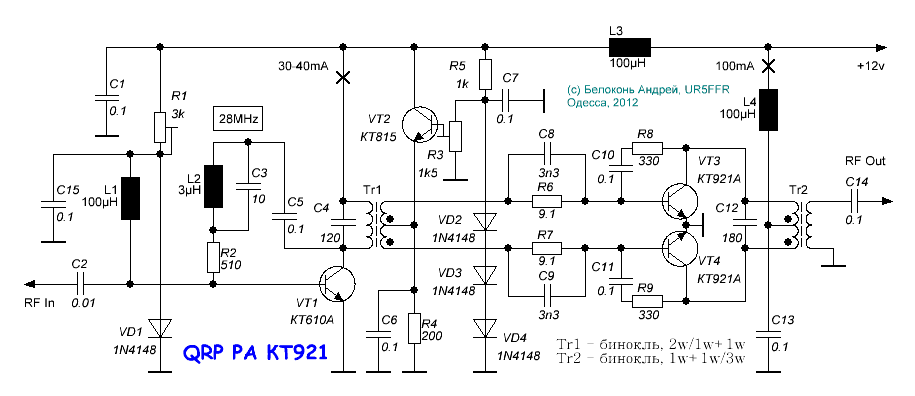

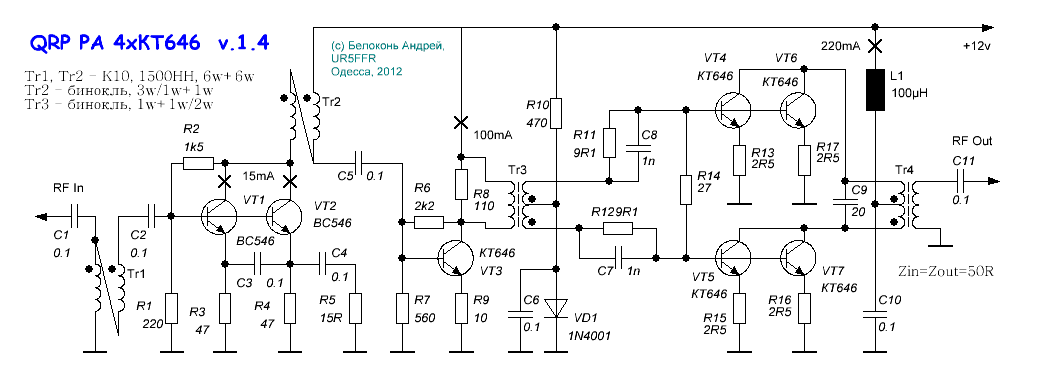

Вот еще нашел несколько схем (включая R1ZH)

[MiB]

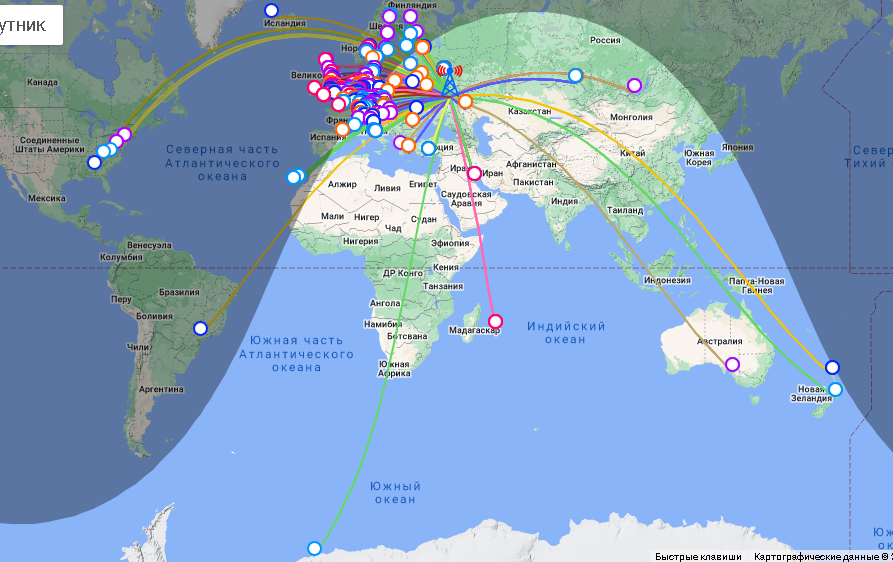

за последние сутки, все континенты на одном скрине...

[MiB]

не WSPR конечно, но.....

https://www.crowdsupply.com/radiostack/maverick-603

когдато думали о портативном приемнике
