DSP - радиоприёмник на SI4735

[Vlad1953]

maksland, я пошёл дальше. Попробовал своих кнопок загрузить.

А что за деталюшки стоят между 16ой и 20, 21 ножками. Что то схема слегка не совпадает.

[Alex_1970]

Да в принципе ребята могут скопировать пятачок и вставить на 9 ногу. Встает как надо корректировать ничего не надо.
Но выкладываю корректированную.
esp32_si_v4.zip

а схему можно выложить, по которой Вы корректируете? я проверяю ПП - у меня не сходится. Спасибо.

[Криворукий]

А что за деталюшки стоят между 16ой и 20, 21 ножками.

Это такая попытка развязать по питанию цифровую и аналоговую часть микросхемы.
Но получилось так, что на 16 вывод (выбор адреса SI4735) приходит питание со стабилизатора 3,3 в, который установлен на ESP32, а дальше через индуктивности на 20 (Vd) и 21 (Va) ноги SI4735.
Если придерживаться схемы, то вместо индуктивностей ставим перемычки.

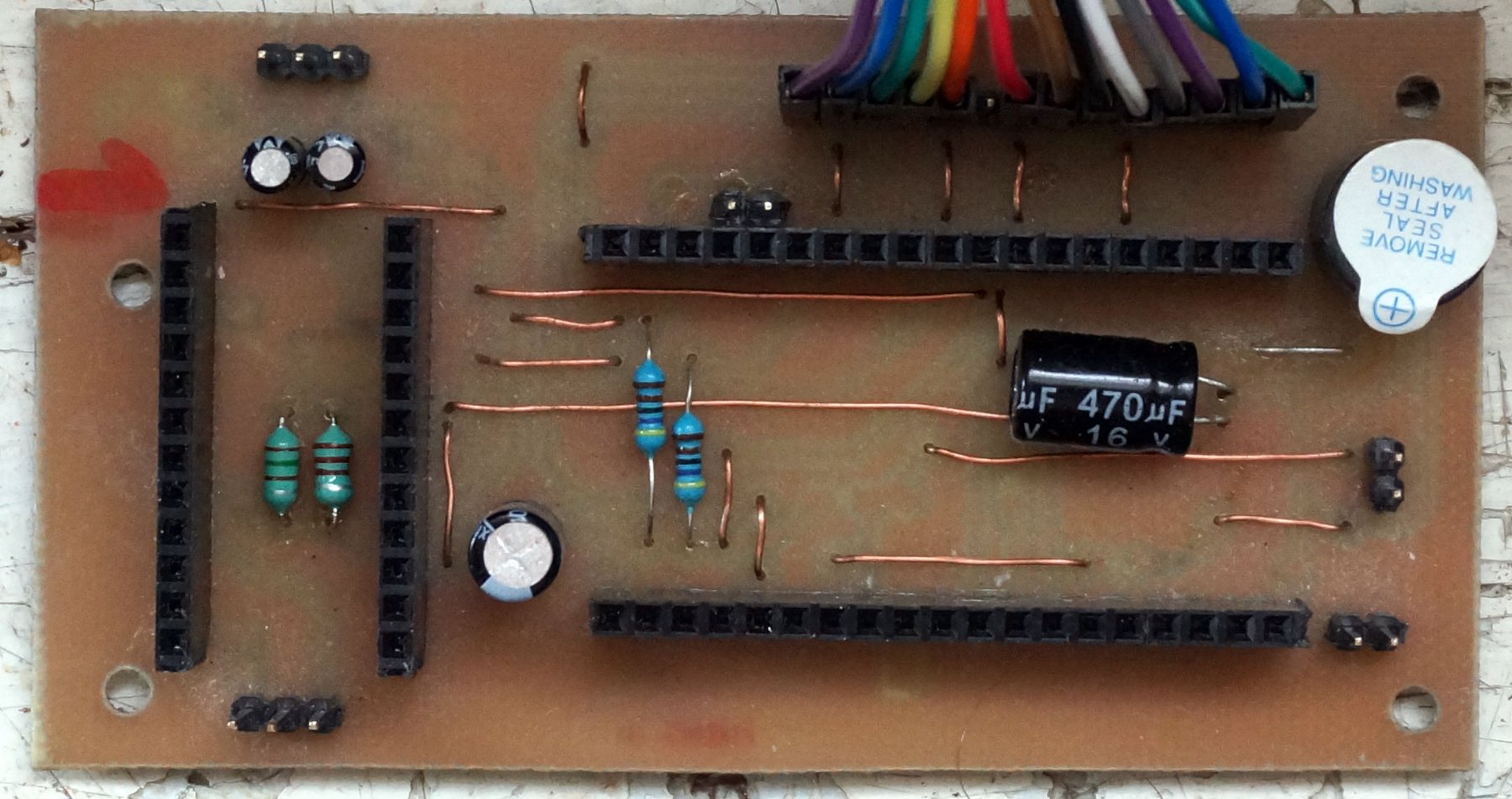

Фотография платы без установленных ESP32 и SI4735:

[Alex_1970]

Криворукий, Vlad1953,
спасибо за Вашу работу!
разобрался)) вопросов нет.

[Vlad1953]

а схему можно выложить, по которой Вы корректируете? я проверяю ПП - у меня не сходится. Спасибо.

Схема тут одна, выложенная Криворуким - viewtopic.php?t=640&start=340. Сам потихоньку разбираюсь. И печатная плата тоже от него, просто выкинута si5351, вместо нее стоит кварц. Просто сейчас ее привожу в удобно варимый формат. как только добью, выложу сюда. Там будут указаны все компоненты, надписи появятся при наведении курсора мыши на компонент.

[Alex_1970]

Схема тут одна, выложенная Криворуким - viewtopic.php?t=640&start=340.

Сбила меня с толку распиновка ESP38 и её изображение на схеме у ТС.
Разобрался, ПП доделываю Вашу "под себя"))

[Vlad1953]

Схема тут одна, выложенная Криворуким - viewtopic.php?t=640&start=340.

Сбила меня с толку распиновка ESP38 и её изображение на схеме у ТС.
Разобрался, ПП доделываю Вашу "под себя"))

Да, у ESP32 распиновка такая, что черт ногу сломит.

[Криворукий]

К распиновке можно добавить сами платы на которые эта ESP32 запаяна, с разными модификациями и количеством выводов. По этой причине у меня и энкодер оказался на 1 и 3 выводах, вместо 16 и 17.

[Vlad1953]

К распиновке можно добавить сами платы на которые эта ESP32 запаяна, с разными модификациями и количеством выводов. По этой причине у меня и энкодер оказался на 1 и 3 выводах, вместо 16 и 17.

А я тут свою лысую голову всю изломал. Да еще и от показометра 18650 отказался на D35?

[evgen250]

У меня пока затык.плату сделал а esp другая оказалась.там оказывается этих esp всяких куча.заказажу другую.
