CW маяк. пейджер

[ru0aog]

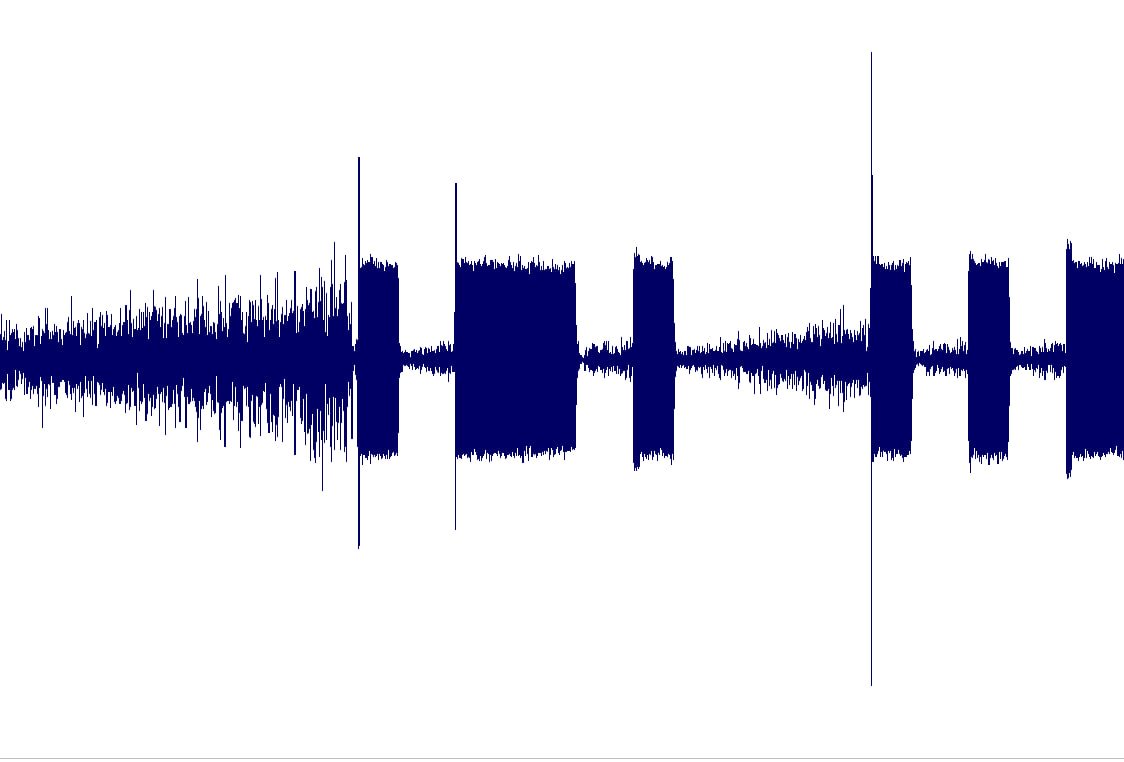

Теперь иголки/провалы корректируются.
Расшифровка почти верная
надо промежутки поточнее настроить

.
Схема

.

decoder30.rar

(2.49 КБ) 58 скачиваний

no filtering.rar

(577.13 КБ) 59 скачиваний

.
Был косяк с интервалами формирования сигнала. Передатчик подтормаживал и не всегда включался чётко вовремя. В итоге длительность интервалов чуток ушла.
Переделаю.

[ru0aog]

Подкорректировал частоты синтеза в радиостанции Карат-3.5.
Поправил входные цепи (добавлен ФНЧ).

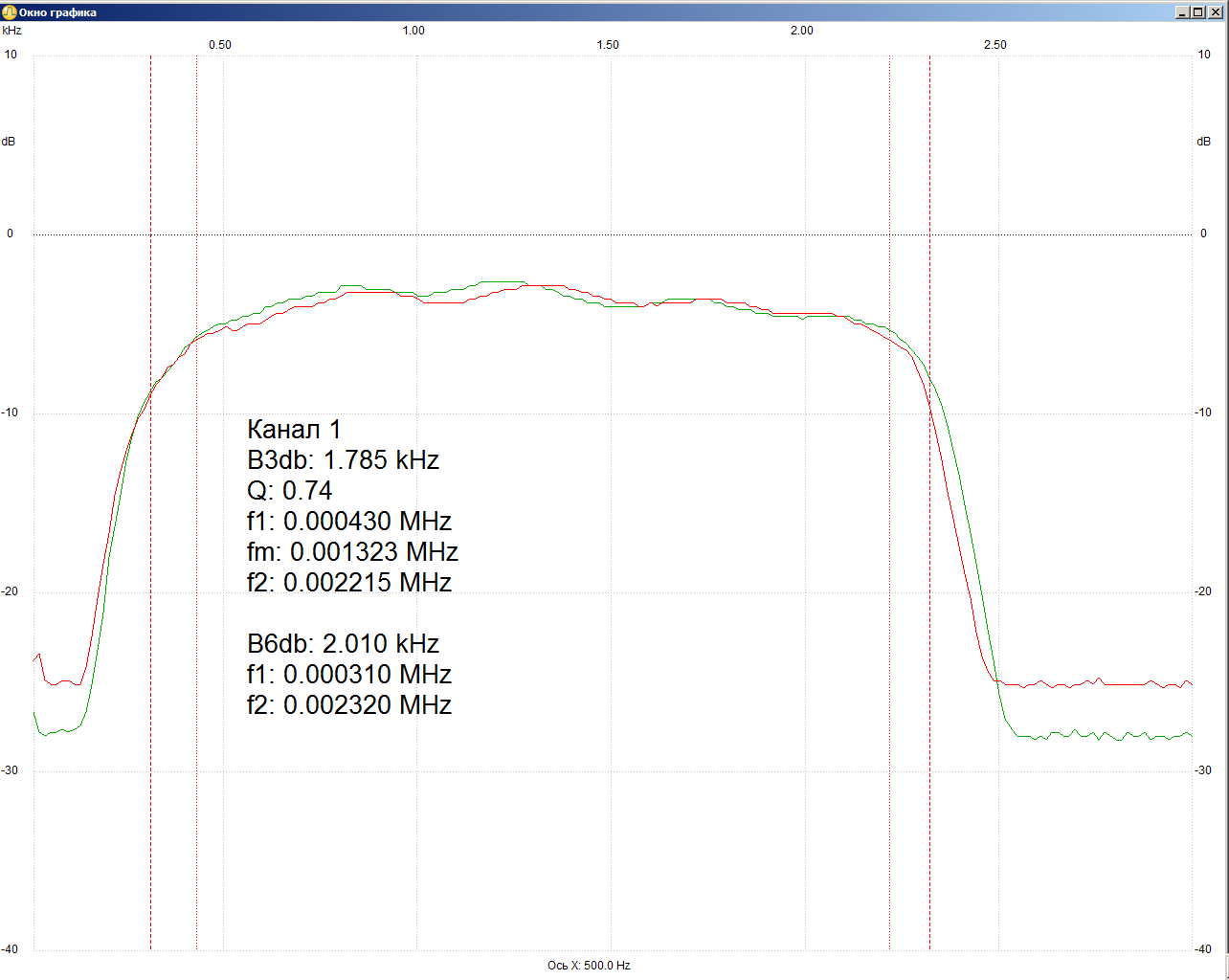

Теперь понятна полоса пропускания канала передатчика - можно делать CW генератор до 2,2 кГц
.
моды USB и LSB

[ru0aog]

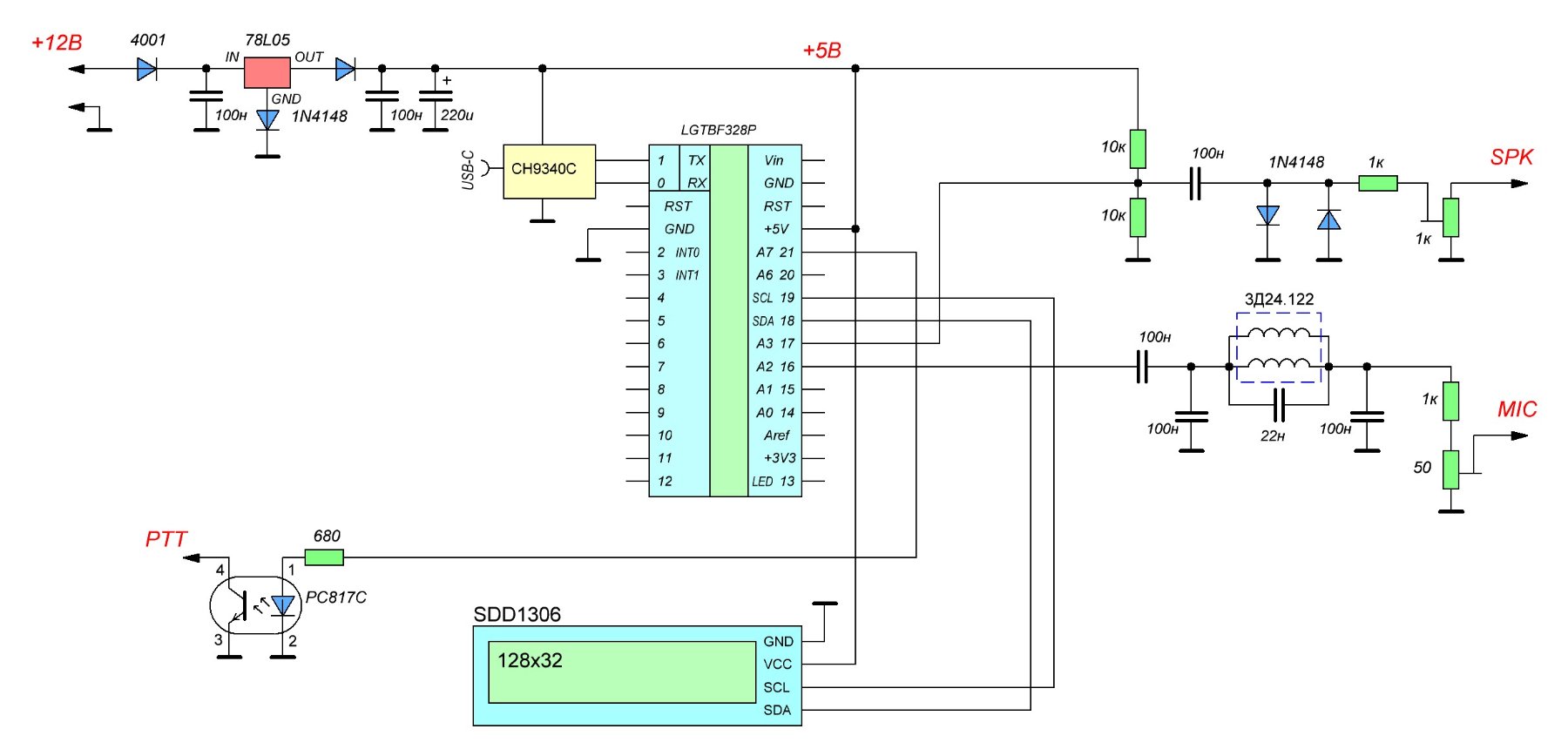

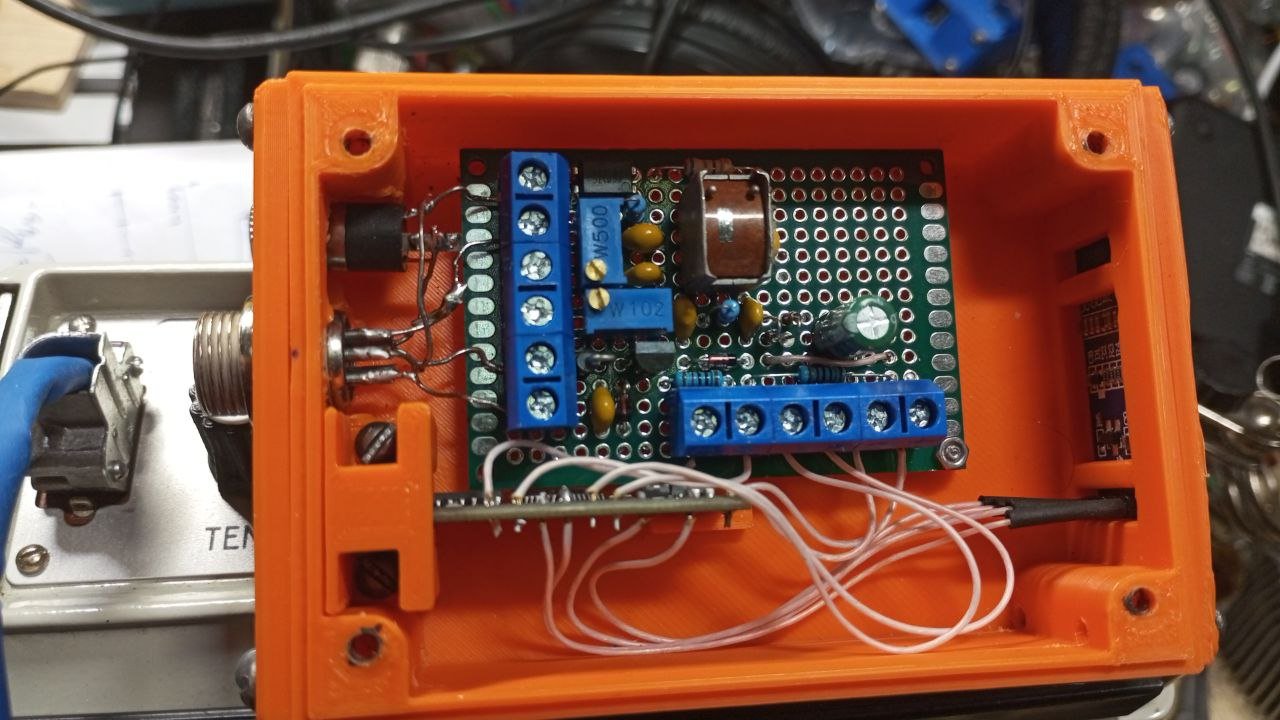

Так, собран третий вариант схемы.
.

.

.
Bluetooth-модуль пока что пришлось отключить - используемая им библиотека SoftwareSerial прерывала функцию Tone, которой формировалась посылка.
Теперь всё ок
.

.

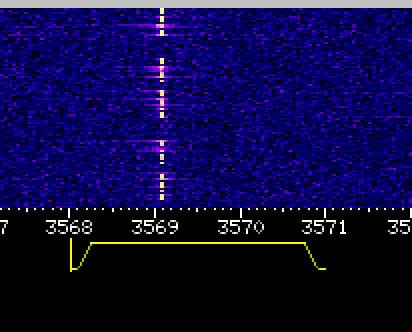

Сигнал на WebSDR-е довольно чистенький
.

.

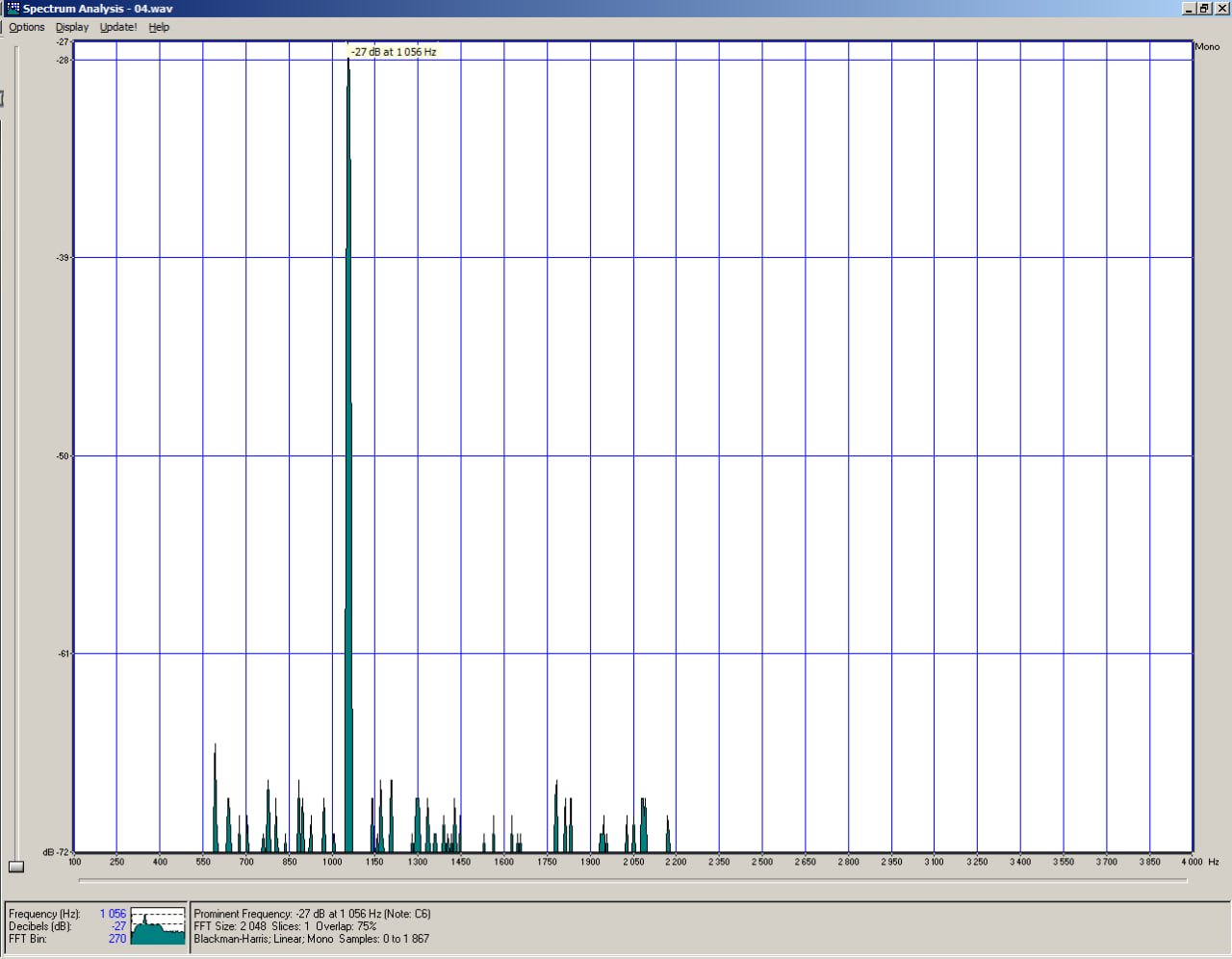

Если выбрать кусок посылки, то шума в ней почти нет и частота довольно близко попадает в мои 1020 Гц
.

.
Средний уровень сигнала над шумами = 26 дБ, должно всё хорошо приниматься.
.

.
Но АРУ приёмника подымает шумы очень сильно.
Как на этом WebSDR отключить АРУ? Иркутск - http://ra0sms-websdr.ru:8902/
.

.

coder22.rar

(2.29 КБ) 55 скачиваний

[R9OFG]

Как на этом WebSDR отключить АРУ? Иркутск - http://ra0sms-websdr.ru:8902/

Там глубина ару устанавливается в настройках самого сервера, с пользовательской стороны ни как.

[ru0aog]

Численный анализ - что может быть прекраснее?
Чтобы лучше поковыряться в алгоритме Гёрцеля, записал его в экселе.
Идея проста - генерируется таблица отсчётов определённой длины, которые АЦП может снять с определённой частотой дискретизации.
Частот в сигнале может быть до 5, плюс случайные флуктуации (шум). Для каждой частоты задаём собственно частоту, начальную фазу и амплитуду. Для шума - только амплитуду.
.

.
Получаем пять таблиц для каждой частоты плюс одну таблицу для шума.

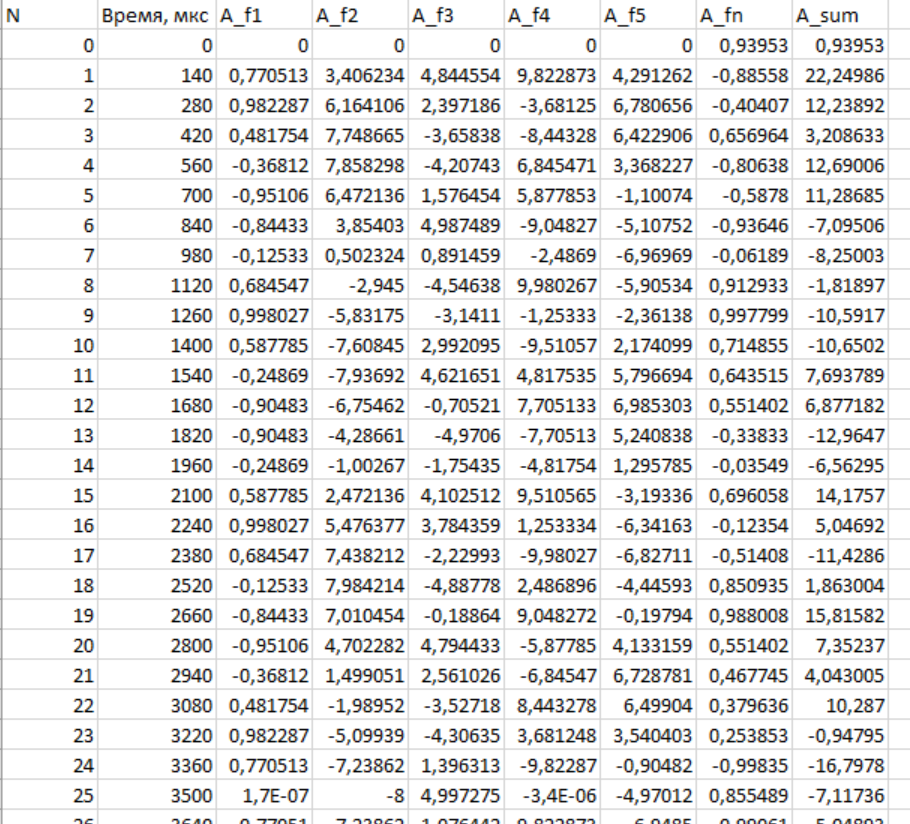

Столбец А - номер отсчёта,
столбец В - время с начала последовательности,
С...G - отсчёты частот F1...F5,
H - отсчёты шума,
I - сумма всех отсчётов (результирующий сигнал для анализа)
.

.

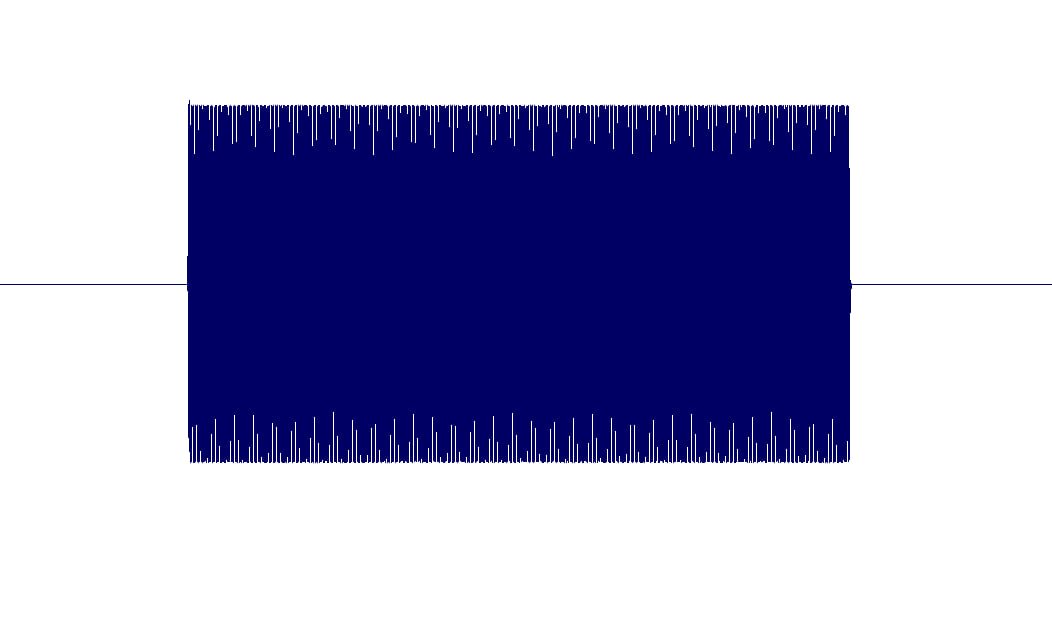

По сумме отсчётов (столбец I) строим осциллограмму
.

.
Далее указываем частоту настройки цифрового фильтра
и, после вычислений, получаем магнитуду на выходе фильтра от действия сгенерированного выше суммарного сигнала.
.

.
Но интересно посмотреть, как откликается фильтр на действие разных частот.

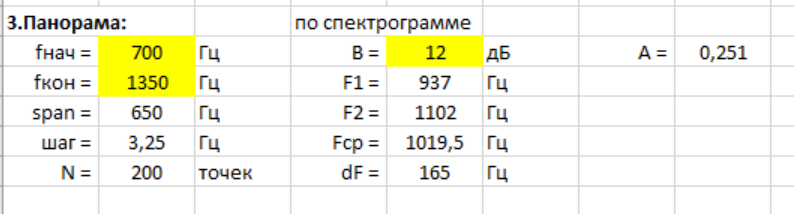

Задаём начальную и конечную частоты сканирования. Заданный суммарный сигнал по прежнему действует на фильтр, качается только частота F1.
Чтобы не перегружать комп (Эксель считает медленно), число точек спектрограммы постоянно и равно 200.
.
Можно задать уровень В относительно пика спектрограммы в dBc (минус не пишем) и получить ширину характеристики и граничные частоты.
А - это множитель ослабления
.

.
Для каждой частоты F1 собирается сумма отсчётов, далее отсчёты обрабатываются оконной функцией по Хэммингу
и проходят обработку алгоритмом Грёцеля.
Получаем таблицу:
Столбец А - частота F1,
столбец В - магнитуда на выходе цифрового фильтра,
остальные столбцы - определение пиков и прочее
.

.

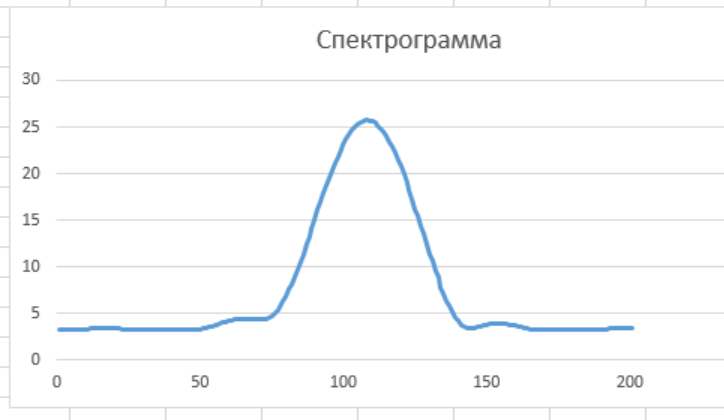

По столбцу В строим спектрограмму
.

.

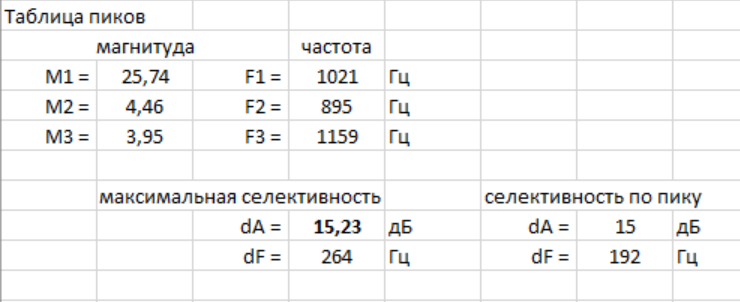

Также в результатах - таблица первых трёх пиков: их магнитуды и частоты.
Максимальная селективность определяется между первым и вторым пиками,
селективность по пику - ширина характеристики при чуть меньшем значении dA
.

.

Гёрцель_03b.rar

(86.58 КБ) 2 скачивания

[ru0aog]

.
Кнопка "Диаграмма" пересчитывает фильтр и строит новые диаграммы.
Кнопка "Очистить" стирает старые диаграммы (при каждом нажатии "Диаграмма" генерируется новая диаграмма).

С описанием более-менее понятно, переходим к опытам

Опыт 1. Одна частота, без мешающих сигналов, без оконной функции, только Гёрцель.
Видим приличного уровня вторичные пики - результат "утечки спектра".
Магнитуда 42.
Селективность 12 дБ / 129 Гц
.

.
Опыт 2. Одна частота, без мешающих сигналов, с использованием оконной функции Хэмминга.
Утечки спектра практически нет, вторичные пики подавлены.
Магнитуда 22,5 - магнитуда снизилась вдвое
Селективность 12 дБ / 210 Гц
Селективность 43 дБ / 444 Гц
Селективность стала глубже, но и характеристика - шире.
.

[ru0aog]

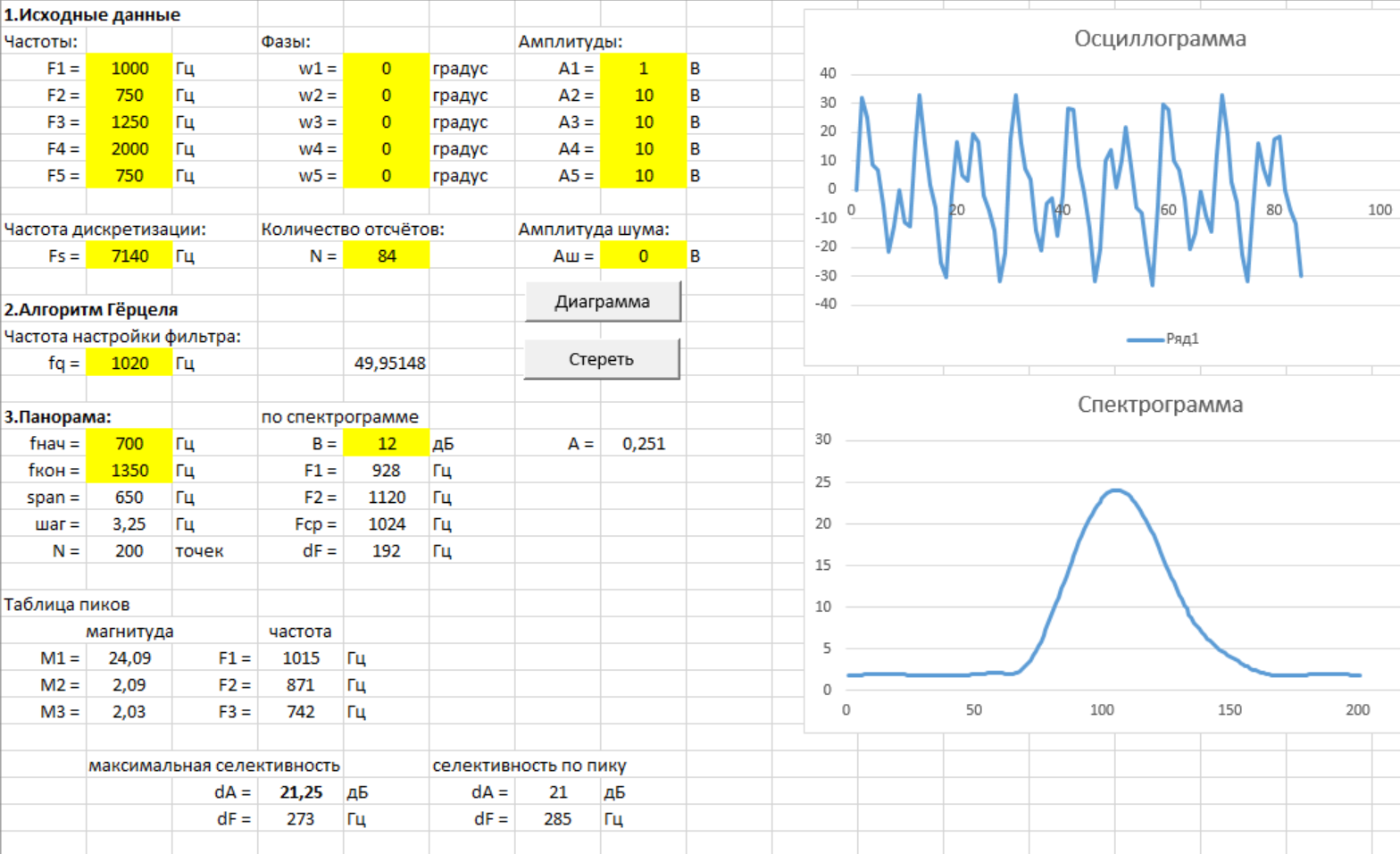

Опыт 3. Четыре мешающие частоты, амплитудой в 10 раз больше полезного сигнала, две частоты отстоят на 250 Гц от частоты настройки, с использованием оконной функции Хэмминга.
Магнитуда 24
Селективность 6 дБ / 135 Гц
Селективность 12 дБ / 192 Гц
Селективность 21 дБ / 285 Гц
Оконная функция работает. Но мешающие сигналы снизили глубину селективности - "подошва" спектра приподнята.
.

.
Опыт 4. То же самое, но без оконной функции.
"Подошва" спектра взлетела вверх.
Селективность 6 дБ / 87 Гц
.
