WSPR

[R9OFG]

Попробовал сделать мод для ds1302, выпаял кварц, срезал дорожки, припаял кварц на ноги панельки микрухи с обратной стороны и корпус припаял к gnd. Ожидания не оправдались, как бежал этот модуль на 5-8 секунд вперед за сутки так и бежит.

[R9OFG]

Коллеги, хочу посоветоваться по маячку.

На модуле Si5351 есть три выхода, вот думаю так сделать:

CLK0 - 160-40m
CLK1 - 30-10m
CLK2 - 6-2m

Плюсом реализовать - все КВ загнать на CLK0 с возможностью использовать управление внешним ДПФ для стандартных реализаций ДПФ по ABCD коду.

Любое мнение приветствуется!

[R9OFG]

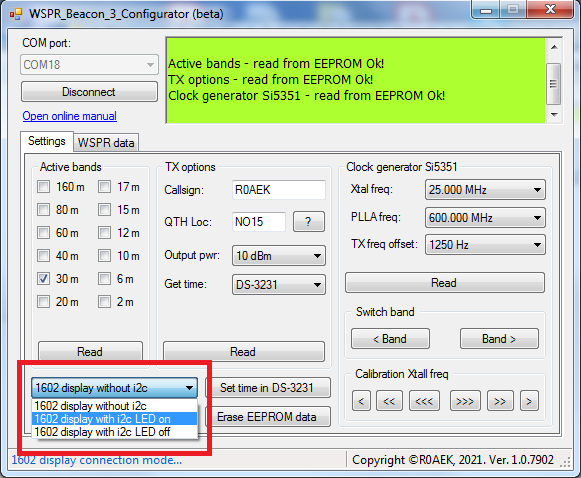

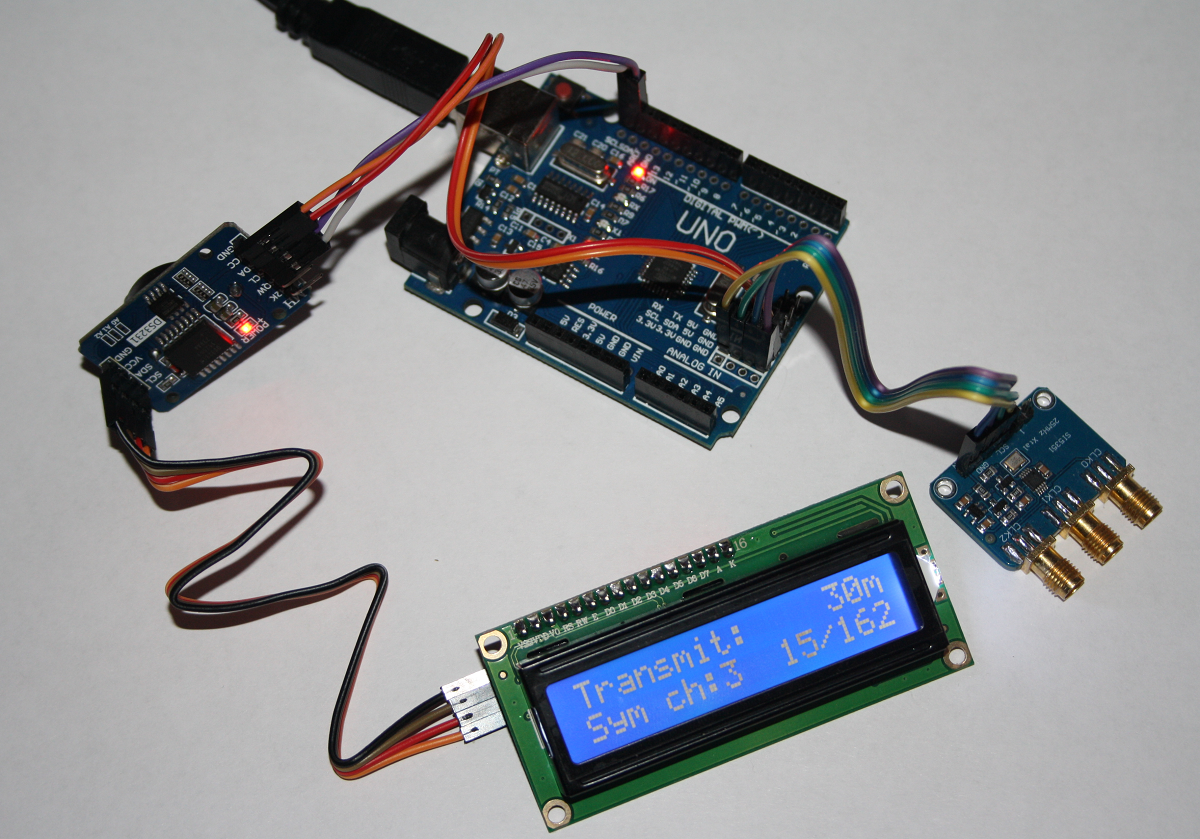

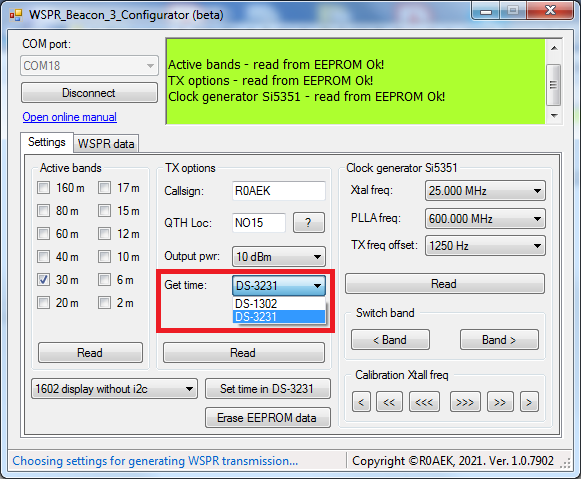

Добавил поддержку 1602 с i2c и DS3231

WSPR_Beacon_3_ver_1_03.zip

(29.97 КБ) 158 скачиваний

[R9OFG]

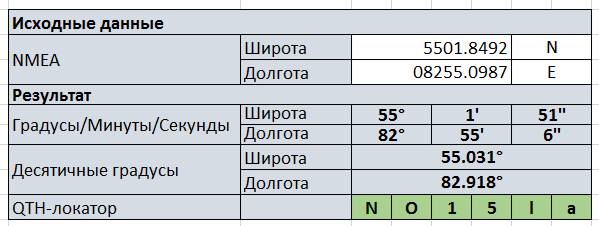

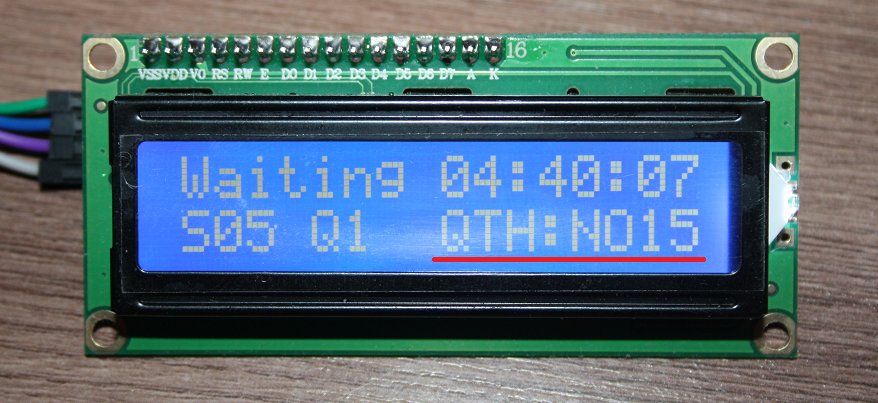

Учу тут маячек калькуляции QTH-локатора по полученным координатам NMEA при использовании GPS модуля

интересная тема оказалась, пока изучал, родилась EXCEL табличка

Как отработаю подключение GPS модуля, выложу пробную прошивку.

Расчет QTH локатора.zip

(10.97 КБ) 167 скачиваний

[MiB]

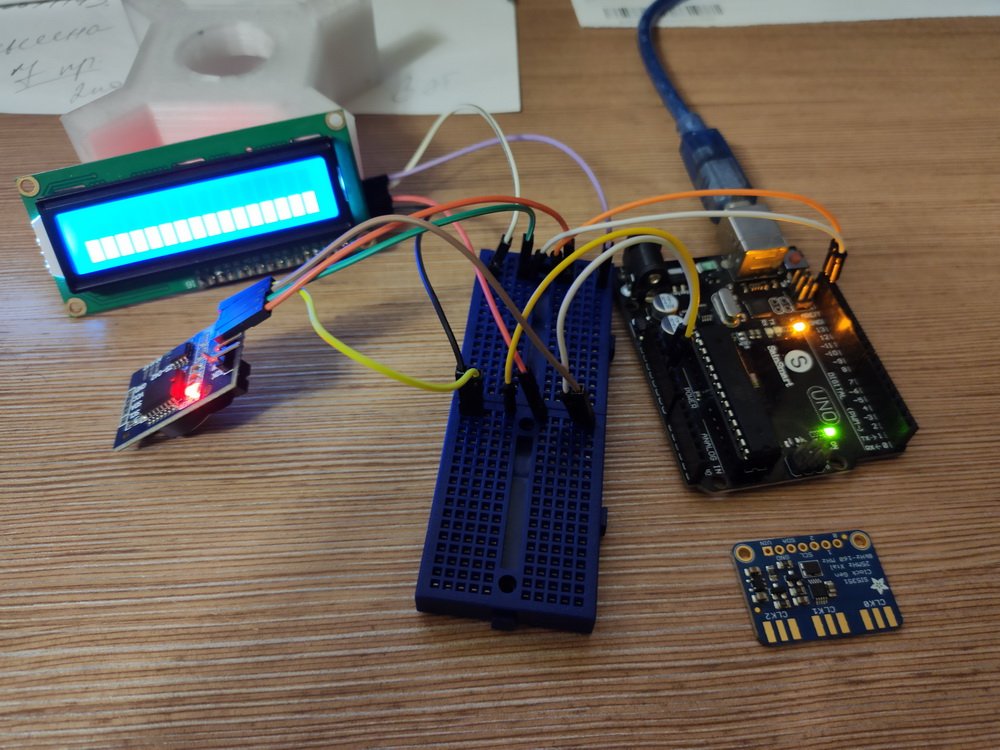

подключил, пока без генератора.

на индикаторе засветка всего нижнего ряда. всегда, никаких более действий не видно. контрастность крутил - ничего не меняется.

Программа подключается к плате.... и все....

Код: Выделить всё

Connecting to the WSPR_Beacon board successfully!

Active bands - read from EEPROM Ok!
Active bands - write to EEPROM Ok!
Active bands - write to EEPROM Ok!
WSPR data write to EEPROM, please wait...
WSPR data - write to EEPROM Ok!
TX options - write to EEPROM Ok!

вроде все записалось. и не по разу.... снимаю чекбоксы с Active bands, жму Read, в логе "Active bands - read from EEPROM Ok!" а как были все чекбоксы сняты, так и все сняты....

кнопка Set time in DS3231 - не активна.

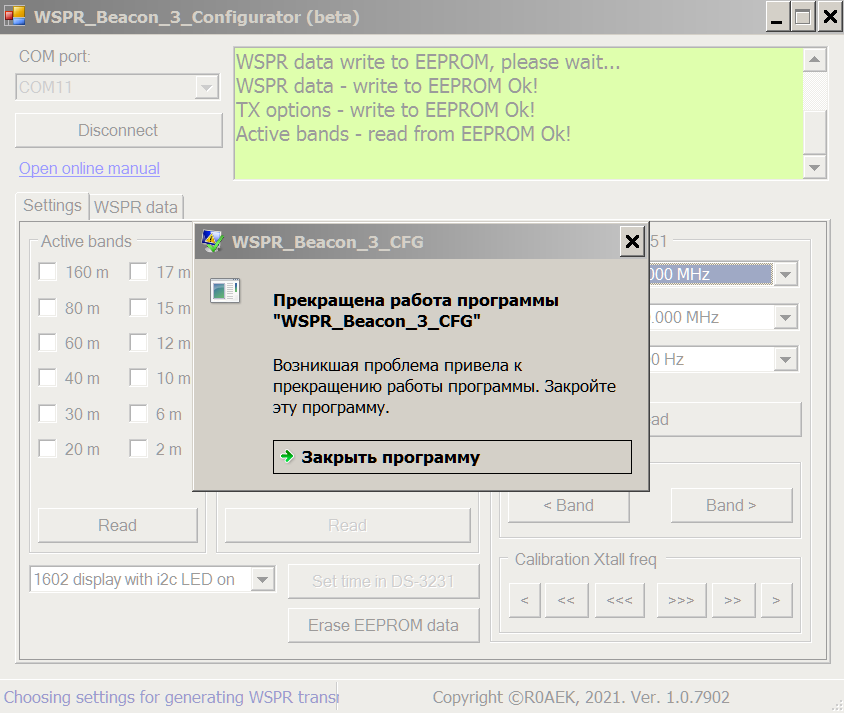

при попытке Read в TX Options - программа крашится

после того как программа упала, Connect не проходит пока на ардуине питание не передернуть.

[R9OFG]

MiB, чуть позже будет решение, с некоторыми модулями i2c для 1602 ситуация как у Вас. Попробуйте только RTC модуль(или si5351) без дисплея. Должно все записываться и читаться.

[R9OFG]

на индикаторе засветка всего нижнего ряда. всегда, никаких более действий не видно. контрастность крутил - ничего не меняется.

засвечен верхний ряд, в Вашем случае i2c модуль на дисплее 1602 скорее всего выполнен на PCF8574AT, есть на PCF8574T, у них различается адресация для шины i2C, во вложении архив с двумя прошивками, для соответствующих PCF, в дальнейшем попробую сделать сканирование i2c для автоматического определения адреса.

Должно все работать. У себя проверял на UNO/NANO/PRO-Mini.

WSPR_Beacon_3_1602_i2c.zip

(23.29 КБ) 139 скачиваний

[MiB]

опробуйте только RTC модуль(или si5351) без дисплея. Должно все записываться и читаться.

ничего не поменялось, без дисплея и генератора, один RTC модуль.
- кнопка Set time - не активна. (может адрес другой? там вроде на модуле 3 перемычки есть что-бы адрес менять.... у меня 0x57 (еще на модуле EEPROM есть - 0x68))
- read active band - что-то читает, но в программе ничего не меняется.
- read TX opt - падает с той-же ошибкой, иногда сразу, иной раз от позывного читает "R", бывает что даже читает "R3" - но падает в 100% случаев.

i2c модуль на дисплее 1602 скорее всего выполнен на PCF8574AT

все верно, у меня именно AT(def addr: 0x3F) модуль, с прошивкой из предыдущего поста все стало отображаться.

еще - connect редко когда проходит с 1го раза, обычно делаешь коннект, ждешь когда светодиоды перестанут моргать дисконнект/коннект и в 90% случаев подключается.

[R9OFG]

MiB, набрал статистику по глюкам, в ближайшее время будет новый релиз, на странице описания будет ссылка на FAQ, там описаны возможные глюки и пути их решения.

[MiB]

еще, походу и write band не делается....
при подключенном дисплее:
сбрасываю EEPROM
ставлю только band 20м - жму write - и в логе, и на дисплее write OK
пишу WSPR data - везде write OK
перегружаю
на дисплее "30M", ну а про read выше описано.

щас пока игрался - на дисплее все пропало, опять засветка одного ряда....
на 2х разных дисплеях..
прошивю по новой _AT - все равно засветка.... совсем непонятки 10 минут назад все работало....
