Простой HAM синтезатор на Si5351

ShAlex13 · Сообщение **ShAlex13** » 18 ноя 2022, 21:04

R0AEK, Ждем платы

Oleg · Сообщение **Oleg** » 19 ноя 2022, 00:08

R0AEK

Александр,

А нужны ли на выходе Si5351 ФНЧ? Насколько я понимаю, это попытка получить синусоиду для SA612

, но в широком диапазоне частот с помощью одного непереключаемого ФНЧ синусоиду все равно получить не удастся.
Ну а если использовать ключевые смесители, то синусоида и не требуется.

R9OFG · Сообщение **R9OFG** » 19 ноя 2022, 04:40

Олег, тут Вы полностью правы, на практике, чем ближе частота с выхода сишки к частоте среза фнч, синусоида получается красивее. Номиналы компонентов ФНЧ не ставил на схеме, но на плате разведу, можно будет поставить ФНЧ, а можно и не ставить. Но есть и другой вариант, если уж очень захочется - сделать платку ФНЧ с дешифратором, управляющие сигналы АBCD уже есть.

R9OFG · Сообщение **R9OFG** » 20 ноя 2022, 11:14

Начинаю платку рисовать под синтезатор, привязываться к дисплею 1602 не буду, т.к. есть желание поменять этот дисплей на чуть побольше и управляемый по i2c, сам экспериментировал только с оледами мелкими, но это естественно не то. Могу взять с помершего ежика-S2 дисплей, может еще есть какие варианты? Основная цель "изобретения" этого синтезатора была для походно-дачного трансивера. Тут как бы два условия, потребление и на солнце, чтобы все четко видно было.

ShAlex13 · Сообщение **ShAlex13** » 20 ноя 2022, 11:44

Александр, может какой нибудь не большой TFT SPI экранчик?
У меня без дела лежит 2'2 дюйма 240х320

Alex_1970 · Сообщение **Alex_1970** » 20 ноя 2022, 11:48

ShAlex13 писал(а): ↑
20 ноя 2022, 11:44
Александр, может какой нибудь не большой TFT SPI экранчик?
У меня без дела лежит 2'2 дюйма 240х320

Хороший экранчик, но не для солнца.
Если этот фактор принципиален, то лучше монохромный брать. ИМХО

R9OFG · Сообщение **R9OFG** » 20 ноя 2022, 12:20

ShAlex13 писал(а): ↑
20 ноя 2022, 11:44
Александр, может какой нибудь не большой TFT SPI экранчик?
У меня без дела лежит 2'2 дюйма 240х320

А можно ссылку на него, почитаю, что за зверь

ShAlex13 · Сообщение **ShAlex13** » 20 ноя 2022, 12:25

R0AEK писал(а): ↑
20 ноя 2022, 12:20
А можно ссылку на него, почитаю, что за зверь

Набери в Яндексе tft spi 240x320
https://aliexpress.ru/item/33015586094.html

R9OFG · Сообщение **R9OFG** » 09 дек 2022, 11:17

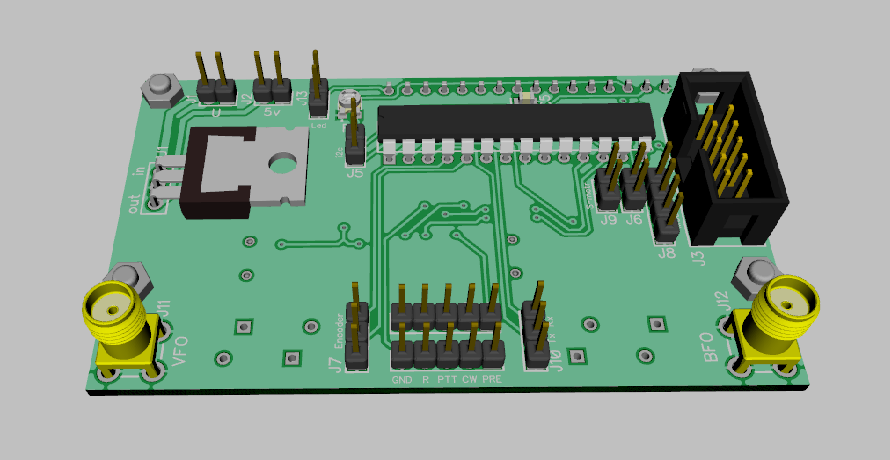

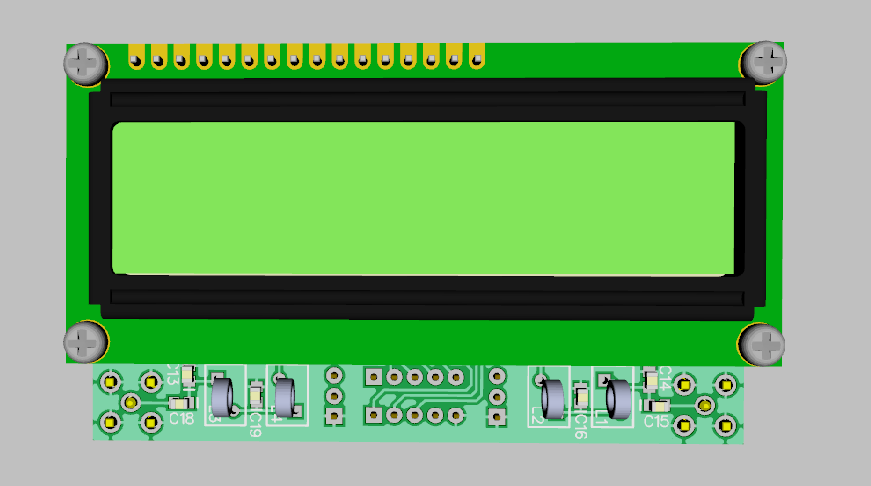

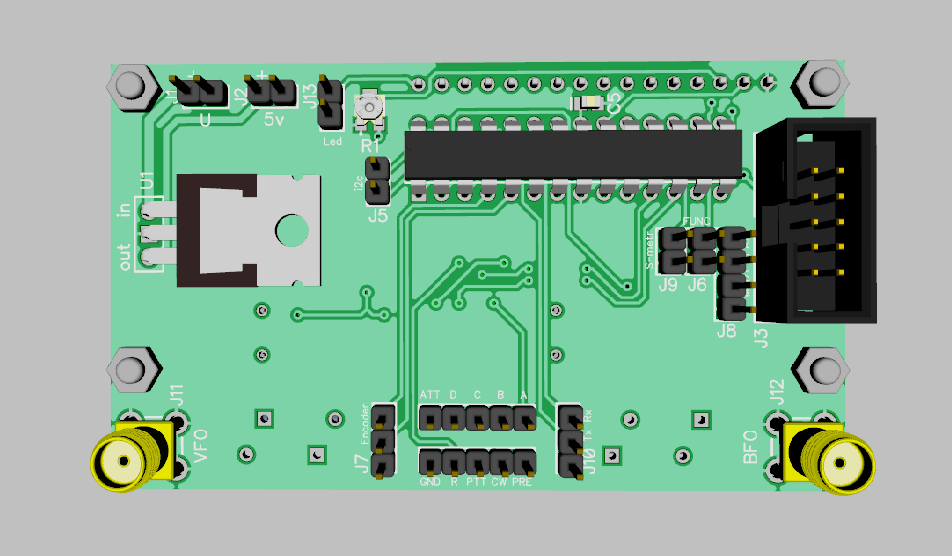

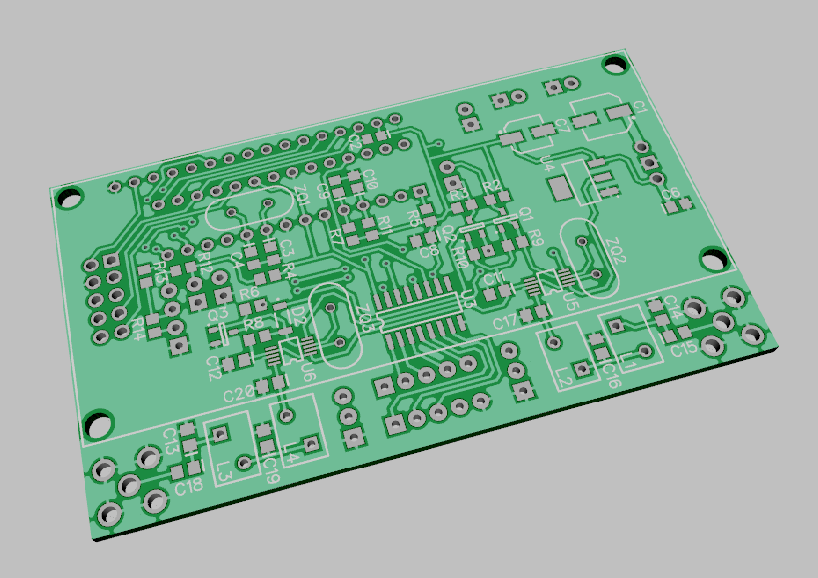

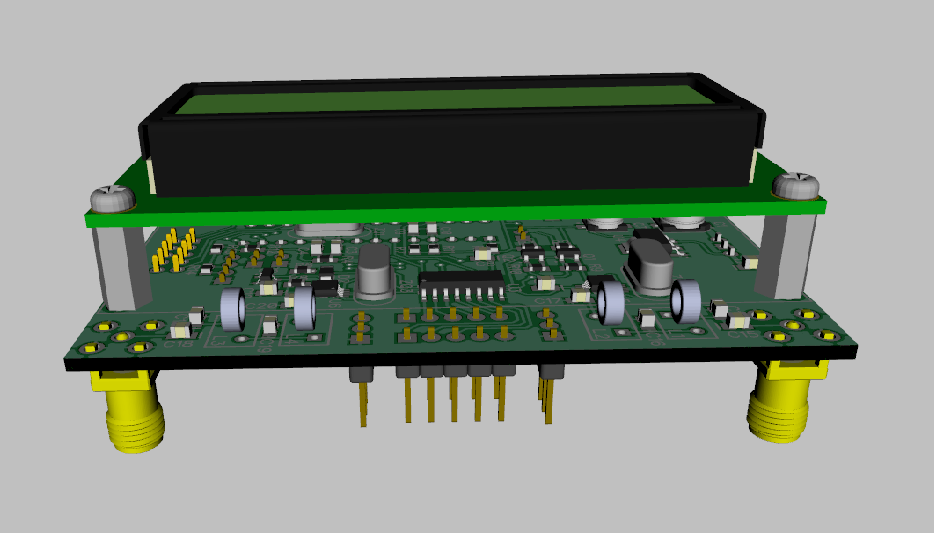

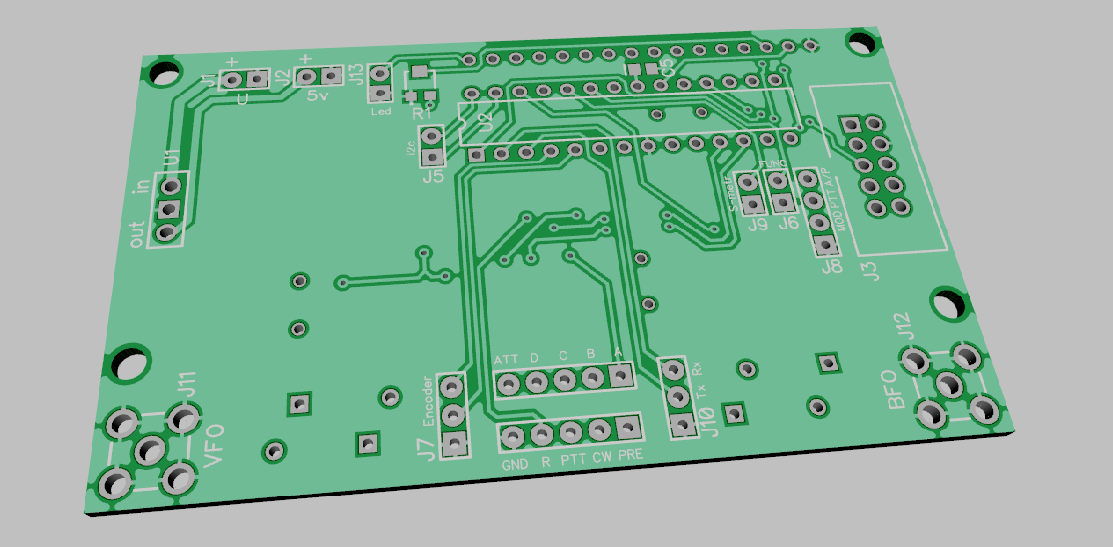

Вроде добил платку, место для 1602 то-же предусмотрел, ФНЧ на выходах сишек можно ставить, можно не ставить, на L7805 можно небольшой радиатор прикрутить, а можно и вообще его на корпус вынести, размер получился 8х5 см

Проверю пару тройку раз на свежую голову и буду заказывать.

R9OFG · Сообщение **R9OFG** » 31 дек 2022, 12:27

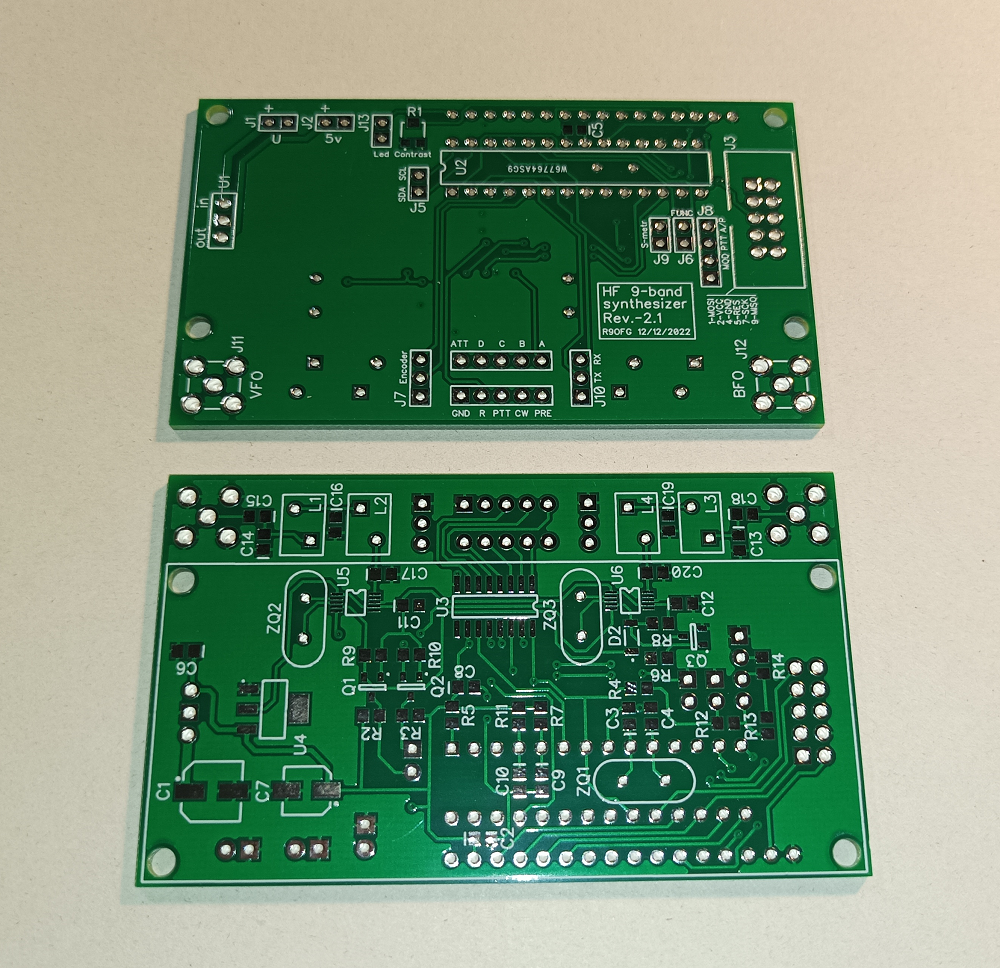

А вот и платки подъехали в аккурат 31 числа!

Займусь на праздниках!
