синтезатор на меге 2560

RA6M · Сообщение **RA6M** » 30 янв 2022, 12:30

Купил себе плату синтезатора на меге 2560. Заказал обвязку в Китае.
Скачал по ссылке из видео Владимира схему. Не могу в ЗИПах найти файлы IDE для прошивки меги.
Вопрос чем и как шили мегу?

Oleg · Сообщение **Oleg** » 30 янв 2022, 13:07

RA6M писал(а): ↑
30 янв 2022, 12:30
Вопрос чем и как шили мегу?

Если есть HEX файл, то проще всего использовать XLoader.

XLoader.zip: (646.67 КБ) 365 скачиваний

Если хотите использовать исходники (скетчи для Arduino), то скачайте IDE Arduino https://www.arduino.cc/en/software .

RA6M · Сообщение **RA6M** » 30 янв 2022, 17:51

Ардуино у меня установлено. Не могу найти актуальный скеч. Под плату Владимира.
Извините за наивный вопрос. Как и чем шьётся XLoader? Где можно подробно прочитать?
Хекс файлы для меня тёмный лес.

Oleg · Сообщение **Oleg** » 30 янв 2022, 19:22

XLoader - это небольшая программа, которая позволяет загрузить уже готовую скомпилированную прошивку (в виде файла типа .hex) на плату Arduino через COM-порт. Программа очень простая в использовании, но если Вы используете среду Arduino, то XLoader Вам не потребуется.

Что касается скетчей, то они доступны в основной ветке обсуждения по данному синтезатору. К сожалению, я не могу дать прямую ссылку, так как в правилах здешнего форума прямо указано, что давать ссылки на тот всем известный сайт запрещено.
Если вы смотрели на YouTube (канал HAM Radio Channel) ролик датированный от 19 мая 2018 года, то там есть ссылка на тот самый форум с обсуждением данного синтезатора и скетчами для Arduino.

Авторы также выложили файлы здесь https://drive.google.com/drive/u/0/fold ... WhaeTBiWE0 и здесь https://cloud.mail.ru/public/3H6j/35CjmKdhW/

RA6M · Сообщение **RA6M** » 30 янв 2022, 21:16

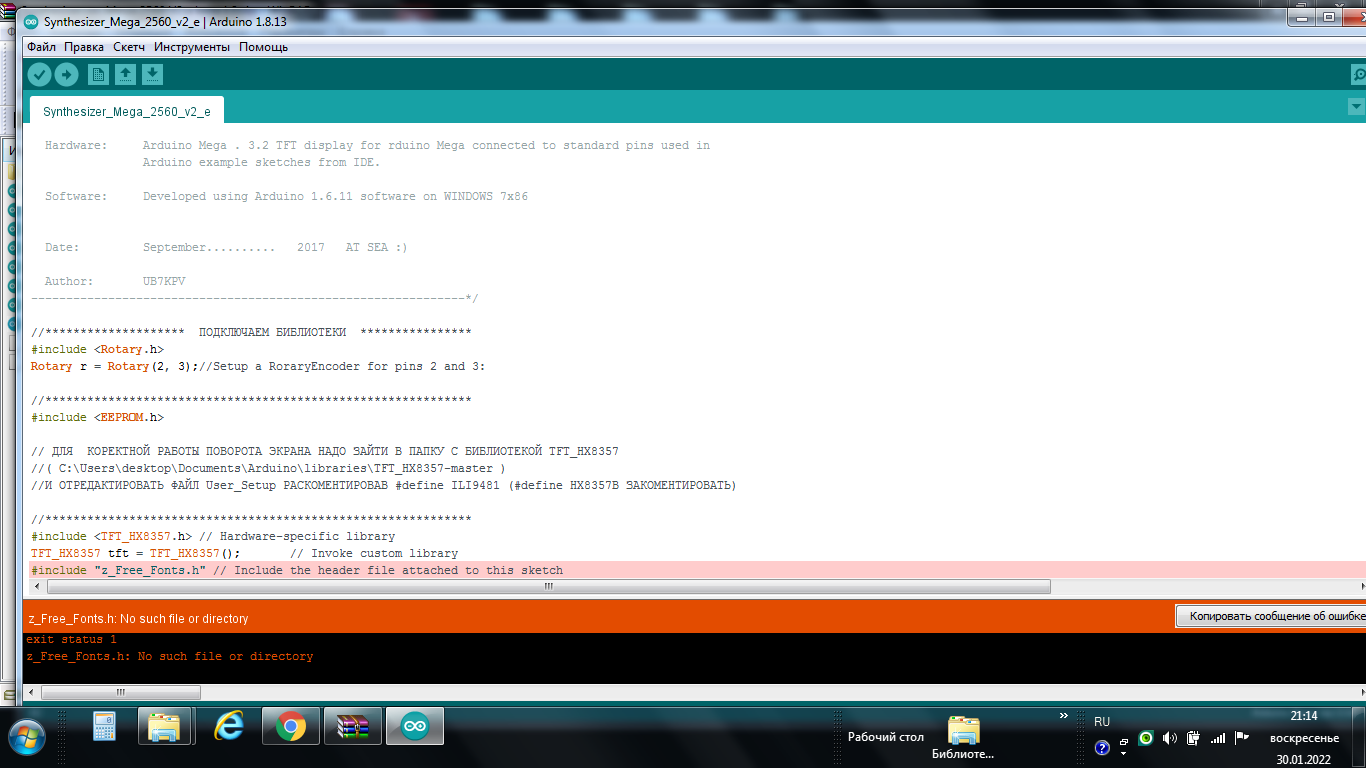

Не может найти этот файл

Oleg · Сообщение **Oleg** » 30 янв 2022, 21:40

Вот он.

z_Free_Fonts.zip: (2.37 КБ) 347 скачиваний

Alex 1 · Сообщение **Alex 1** » 30 янв 2022, 23:48

RA6M писал(а): ↑
30 янв 2022, 21:16
Не может найти этот файл

Ежели плата не ардуино, а самопал, то вам нужно для начала залить загрузчик для "ардуино 2560", либо используя программатор usbasp шьёте НЕХ, но тогда не будет активна САТ система, она впрямую связана с СН340, а этот чип будет не активен без загрузчика. Сначала программатором usbasp заливаете загрузчик, потом через IDE или X-Loader, шьёте мегу 2560.

Oleg · Сообщение **Oleg** » 31 янв 2022, 00:30

Alex 1 писал(а): ↑
30 янв 2022, 23:48
она впрямую связана с СН340, а этот чип будет не активен без загрузчика

Не совсем так. CH340 - это просто интерфейс между UART и USB (виртуальный COM порт), он работает и без загрузчика в ATMega и даже без чипа ATMega

Другое дело, что "залить" прошивку через USB (а точнее через UART) без наличия загрузчика не получится.

RA6M · Сообщение **RA6M** » 31 янв 2022, 06:13

загрузчик я найду.
Вы лучше напишите пошагово, как им прошить? Нужно установить Xloader а дальше что?

R9OFG · Сообщение **R9OFG** » 31 янв 2022, 06:24

Вот пример использования другой ардуинки для записи загрузчика
