Кварцевый фильтр для SSB

[R2AJI]

настраивается

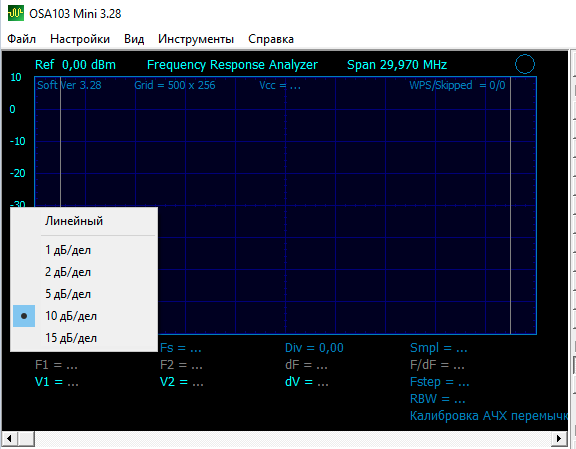

Можно удобнее, ПКМ по шкале:

[R9OFG]

О как! Век живи век учись!

[ru0aog]

ru0aog писал(а): ↑15 янв 2022, 14:22
- как узнать точно затухание в полосе?
на сколько я понял то вот это

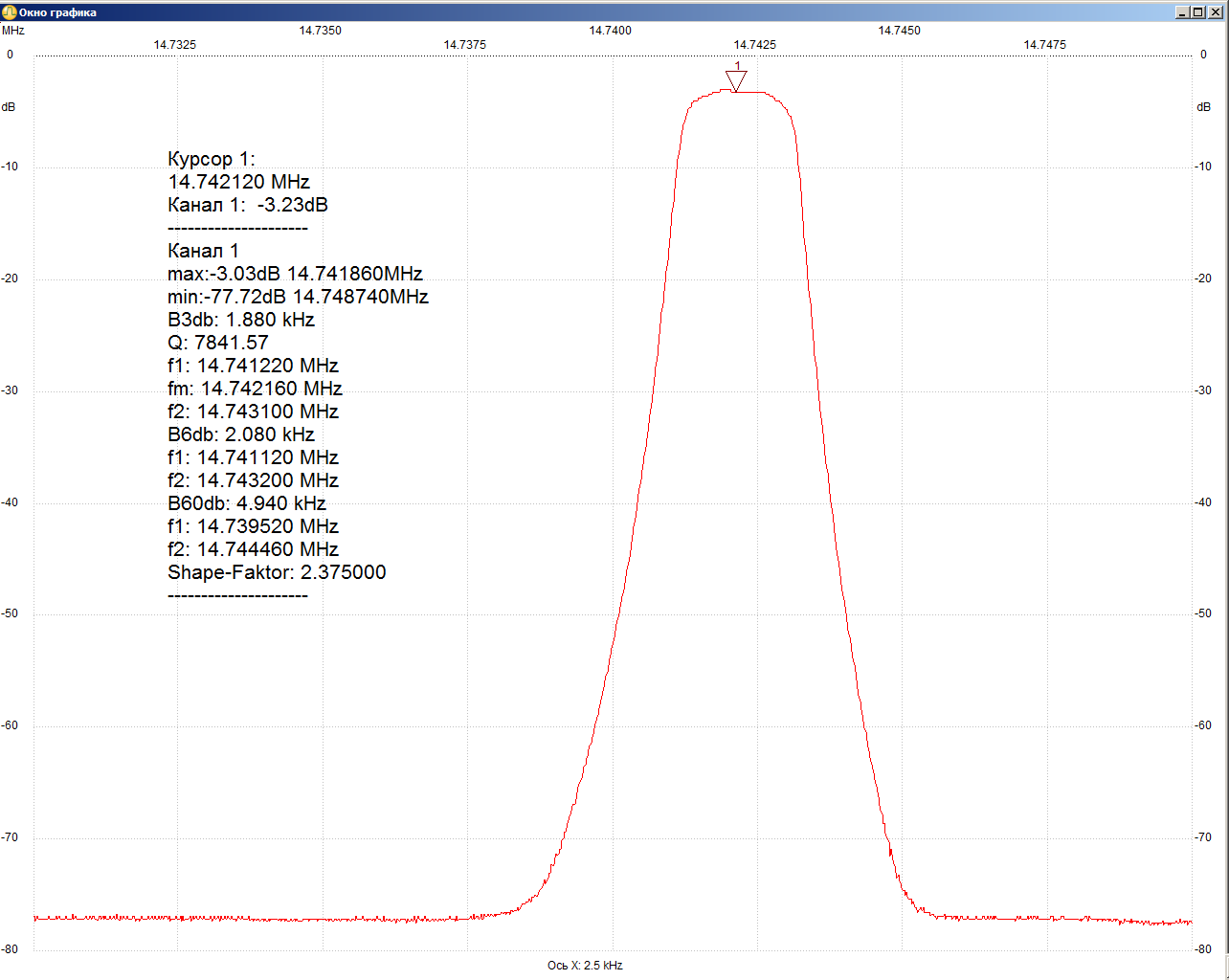

Не, это очень похоже на разницу между F1 и F2, как по частоте dF, так и по затуханию на этих частотах dV.

насколько я понял эта оса обрезанная версия чего то более профессионального

Вот это, более профессиональное, очень хотелось бы посмотреть.

[Oleg]

как узнать точно затухание в полосе?

Сначала надо правильно откалибровать стенд, а после этого Оса покажет точное значение затухания на интересующей частоте. Можно сделать масштаб покрупнее, скажем 1 дБ/деление, чтобы получше посмотреть что происходит в полосе пропускания. Ставим курсор (вертикальную линию) на нужную частоту и под графиком отображается значение затухания.

можно ли в Осе подбирать кварцы по ширине полосы в -3 дБ?

Конечно же можно. Без проблем.

[Oleg]

Вот это, более профессиональное, очень хотелось бы посмотреть

Автор не раскрывает информации по приборам, упомянутым в меню ПО от Осы103м

[R9OFG]

Не, это очень похоже на разницу между F1 и F2, как по частоте dF, так и по затуханию на этих частотах dV.

Оно и есть, на скрине в автоматическом режиме (опция "Следящие маркеры ИАЧХ, АА"), а можно руками выставить горизонтальные маркеры, так же как и F1/2

[ru0aog]

Научился измерять параметры кварцев осой "на лету"

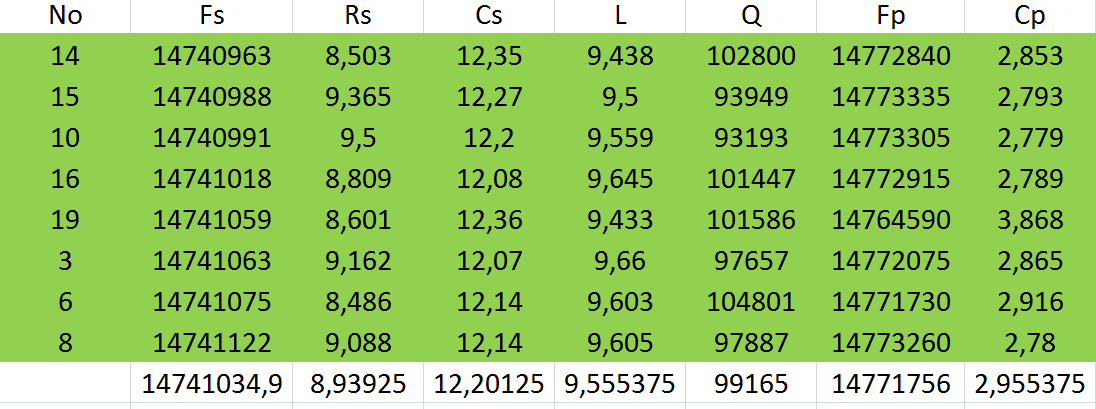

Намерил себе на фильтр

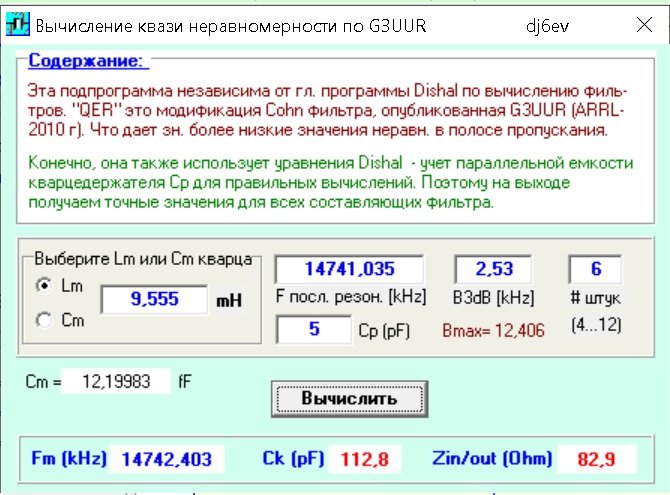

Насчитал

И впаял по-очереди в фильтр 6+2. Все конденсаторы 130 пФ.
Так как расчётное сопротивление фильтра ~75 Ом, то подключил к 50-омным входам-выходам без согласования. Напрямую.
Очень уж хотелось посмотреть, что вышло

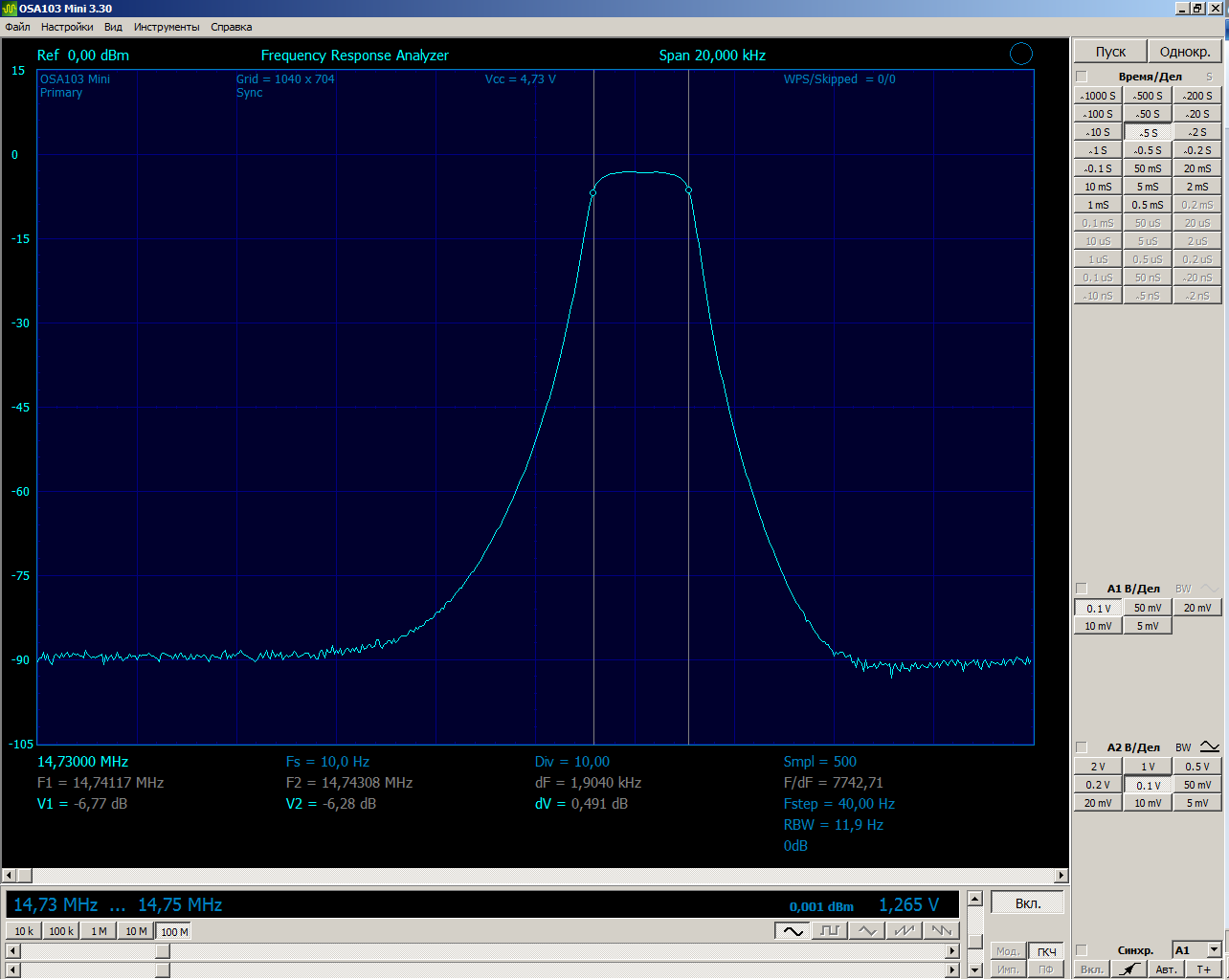

Верхушка довольно ровная. Затухание -3 дБ

Полоса по -6 дБ вышла 1,90 кГц. Маловато...

По -60 дб получилось 5,32 кГц

Это shape-фактор приблизительно 5,32/1,90 = 2,8

Конечно, неудобно, что в осе нет автоматического измерения полосы.
То же самое в NWT

Зато у осы динамический диапазон побольше, и кварцы сама мерит

Узковата полоса. Впаивание последовательно по 22 Ома на входе и выходе ширину полосы не поменяло, только затухания добавило.
Надо было конденсаторы поменьше впаять. 100 пФ, например...

[Криворукий]

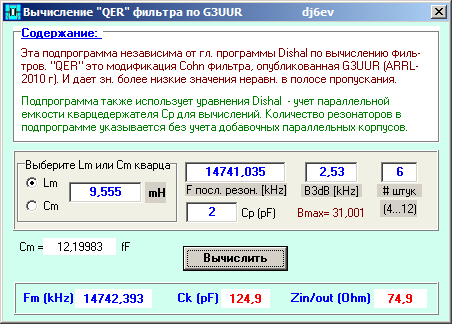

ru0aog, где-то получилась ошибка в расчётах. На резонаторах в больших корпусах ёмкость Ср (по памяти) около 5 пФ.

[Oleg]

Надо было конденсаторы поменьше впаять. 100 пФ, например...

Да, по-моему проще всего перепаять конденсаторы и подогнать полосу экспериментальным путем.
На перерасчеты больше времени уйдет.

[Oleg]

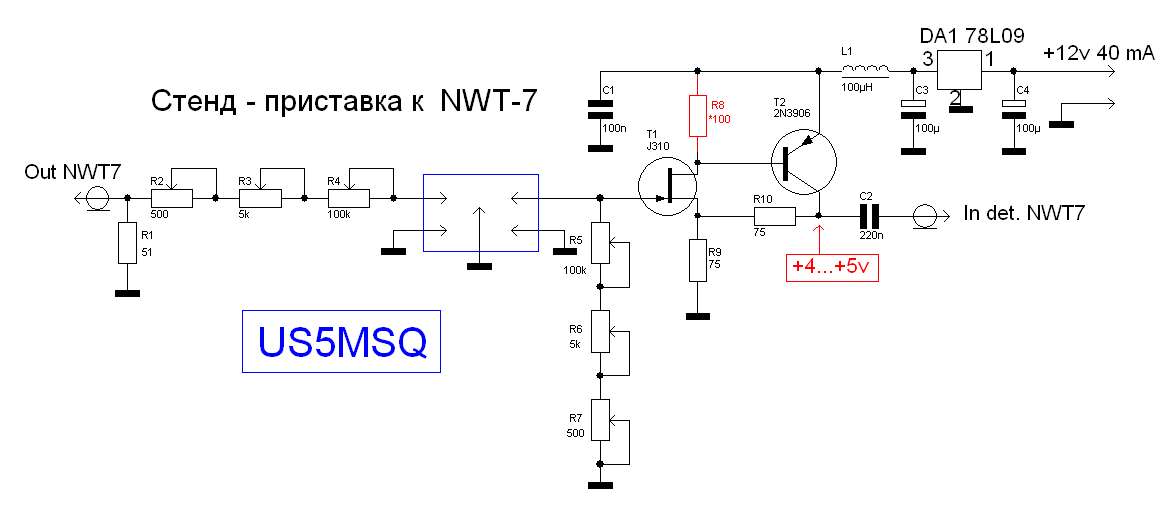

Я себе сделал стенд для кварцевых фильтров по схеме Сергея Беленецкого (US5MSQ). Очень удобно экспериментировать. Отлично работает и с OSA103 и с NWT-7.
