Конденсаторы для ФНЧ
-
- Сообщения: 218
- Зарегистрирован: 14 окт 2019, 00:26
- Благодарил (а): 16 раз
- Поблагодарили: 30 раз
Конденсаторы для ФНЧ
Сообщение Vладимир » 31 янв 2020, 13:23
Народ подскажите как определить \ посчитать на какой минимальный вольтаж можно использовать конденсаторы в том или ином фильтре нижних частот кв усилителя ?
Планирую попробовать себя в постройке около киловатного транзисторного усилителя, а кондёров на 3000 вольт (которые обычно использует народ) найти не получается, а вот на 1000 вольт с нулевым тке у меня есть в заначке на особый случай.
вот и хочу узнать выдержат они или нет.
и второй вопрос.
Что даёт использование параллельной сборки конденсаторов, например 10пик *10 штук =100пик, или просто один кондер на 100пик.
И можно ли в таких сборках использовать кондёры разного номинала, 1000пик+10пик = 1010пик или 10пик кондёр в данной сборке не выдержит и взорвётся?
Планирую попробовать себя в постройке около киловатного транзисторного усилителя, а кондёров на 3000 вольт (которые обычно использует народ) найти не получается, а вот на 1000 вольт с нулевым тке у меня есть в заначке на особый случай.
вот и хочу узнать выдержат они или нет.
и второй вопрос.
Что даёт использование параллельной сборки конденсаторов, например 10пик *10 штук =100пик, или просто один кондер на 100пик.
И можно ли в таких сборках использовать кондёры разного номинала, 1000пик+10пик = 1010пик или 10пик кондёр в данной сборке не выдержит и взорвётся?
Vладимир
- R2AJI
- Сообщения: 748
- Зарегистрирован: 12 окт 2019, 22:48
- Город: Россошь
- Благодарил (а): 184 раза
- Поблагодарили: 240 раз
Конденсаторы для ФНЧ
Сообщение R2AJI » 31 янв 2020, 14:49
Напряжение посчитать можно по простой формуле:
Соответственно при мощности в 1КВт, при сопротивлении нагрузки 50 Ом, напряжение может развиваться до 700 Вольт эффективного (среднеквадратичного). НО есть различные факторы, например отраженка, и напряжение может вырасти, иногда неконтролируемо. Соответственно рабочее напряжение конденсаторов лучше брать с двойным-тройным запасом.
По факту более широко распространены, а соответственно более доступны конденсаторы на 3КВ чем на 2КВ. Да и запас прочности еще никому не вредил.
Помимо рабочего напряжения, конденсатор имеет параметр кВАр. Это единица измерения реактивной мощности. Конденсатор с низким кВАр будет греться и в конце-концов прогорит. К счастью, для ФНЧ, кВАр может быть ниже, чем, например, для антенного тюнера, так как через конденсаторы ФНЧ проходит намного меньшая мощность.
Включать параллельно конденсаторы можно, но не желательно, что бы их емкость сильно отличалась, так как через разные конденсаторы может проходить разная мощность. Соответственно лучше не ставить в параллель емкости 100 и 10 пикофарад. Хотя по факту работает, но надежность такого включения, под сомнением.
- изображение.png (1.03 КБ) 5923 просмотра
По факту более широко распространены, а соответственно более доступны конденсаторы на 3КВ чем на 2КВ. Да и запас прочности еще никому не вредил.
Помимо рабочего напряжения, конденсатор имеет параметр кВАр. Это единица измерения реактивной мощности. Конденсатор с низким кВАр будет греться и в конце-концов прогорит. К счастью, для ФНЧ, кВАр может быть ниже, чем, например, для антенного тюнера, так как через конденсаторы ФНЧ проходит намного меньшая мощность.
Включать параллельно конденсаторы можно, но не желательно, что бы их емкость сильно отличалась, так как через разные конденсаторы может проходить разная мощность. Соответственно лучше не ставить в параллель емкости 100 и 10 пикофарад. Хотя по факту работает, но надежность такого включения, под сомнением.
Все вопросы про радио, на форум пожалуйста, в личные сообщения, только личные вопросы.
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
R2AJI
Vладимир
- R2AJI
- Сообщения: 748
- Зарегистрирован: 12 окт 2019, 22:48
- Город: Россошь
- Благодарил (а): 184 раза
- Поблагодарили: 240 раз
Конденсаторы для ФНЧ
Сообщение R2AJI » 01 фев 2020, 12:49
Ох, да промахнулся
Все вопросы про радио, на форум пожалуйста, в личные сообщения, только личные вопросы.
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
В противном случае, все равно отправлю на форум.
YouTube канал HAM Radio Channel
R2AJI
-
- Сообщения: 218
- Зарегистрирован: 14 окт 2019, 00:26
- Благодарил (а): 16 раз
- Поблагодарили: 30 раз
Конденсаторы для ФНЧ
Сообщение Vладимир » 17 янв 2022, 00:54

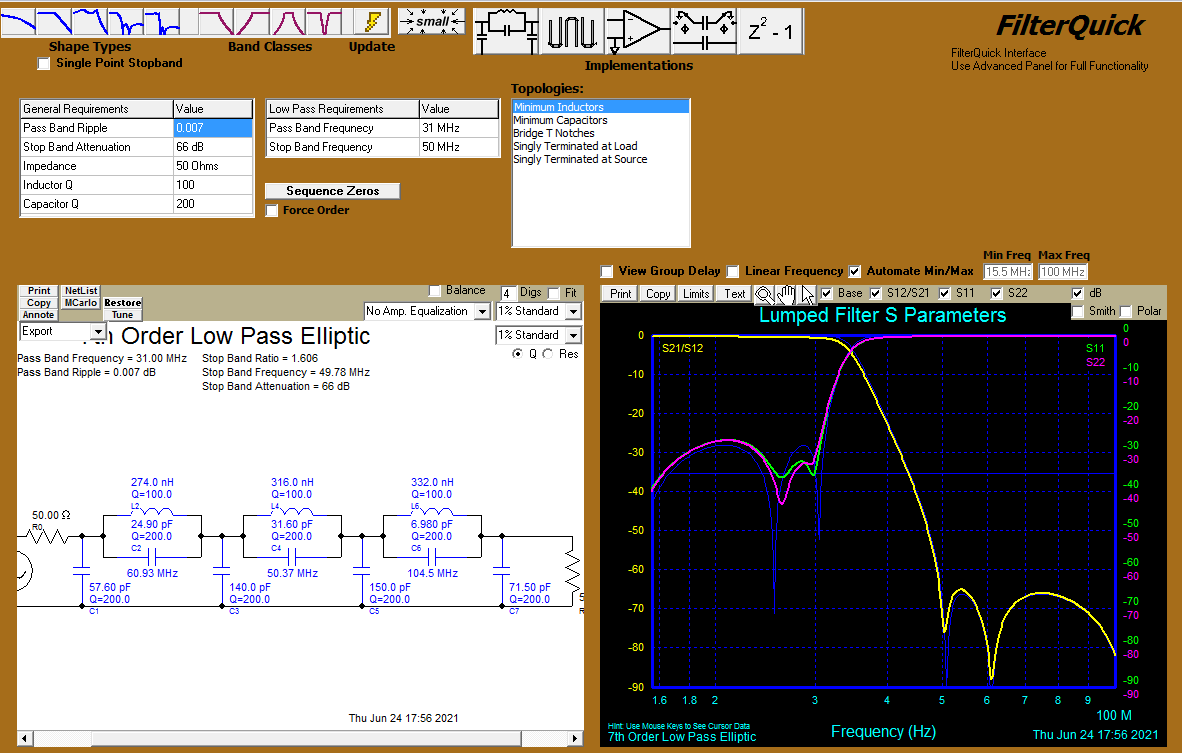

народ подскажите в данном фильтре какие конденсаторы в данной схеме находятся под максимальным потенциалом.
какие кондеры рванут быстрее при "бесконечном " наращивании подводимой мощности.
те что параллельны катушкам или те что на земле сидят
какие кондеры рванут быстрее при "бесконечном " наращивании подводимой мощности.
те что параллельны катушкам или те что на земле сидят
Vладимир
- ru0aog
- Сообщения: 942
- Зарегистрирован: 30 сен 2021, 05:50
- Позывной: ru0aog
- Город: Красноярск
- Имя: Станислав
- Благодарил (а): 126 раз
- Поблагодарили: 138 раз
Конденсаторы для ФНЧ
Сообщение ru0aog » 17 янв 2022, 05:37
Имхо, те, что на земле.
Особенно первый, он под полным потенциалом находится.
А вообще от частоты разрушающего сигнала зависит
Особенно первый, он под полным потенциалом находится.
А вообще от частоты разрушающего сигнала зависит
ru0aog
-
- Сообщения: 218
- Зарегистрирован: 14 окт 2019, 00:26
- Благодарил (а): 16 раз
- Поблагодарили: 30 раз
Конденсаторы для ФНЧ
Сообщение Vладимир » 17 янв 2022, 14:08
пытаюсь собрать данный фильтр на подводимую 500 ват
а подстроечных кондеров , те что в параллель катушкам , с надлежащим тке и вольтажом у меня нет.
вот подумываю вытравить их из текстолита 1.5 мм . не прошьёт их . плата самих фильтров односторонняя.
пробовал подбирать катушки под конденсаторы , хрень получается ксв > 1.5
а вот если конденсаторы под катушки подбирать ксв получается 1.04-1.07 примерно и это на фильтрах которые на 2 диапазона
а на фильтрах которые на один диапазон там вообще ксв 1.0-1.01
----
народ если кто знает напишите маркировку ПОДСТРОЕЧНЫХ конденсаторов с тке 0 и хотя-бы на 500вольт . с воздушным диэлектриком не подойдут (размеры не позволяют) оптимальный размеро 2х1.5 см и толщиной не более 7мм . видел что то похожее у буржуев но маркировку не знаю.
а подстроечных кондеров , те что в параллель катушкам , с надлежащим тке и вольтажом у меня нет.
вот подумываю вытравить их из текстолита 1.5 мм . не прошьёт их . плата самих фильтров односторонняя.
пробовал подбирать катушки под конденсаторы , хрень получается ксв > 1.5
а вот если конденсаторы под катушки подбирать ксв получается 1.04-1.07 примерно и это на фильтрах которые на 2 диапазона
а на фильтрах которые на один диапазон там вообще ксв 1.0-1.01
----
народ если кто знает напишите маркировку ПОДСТРОЕЧНЫХ конденсаторов с тке 0 и хотя-бы на 500вольт . с воздушным диэлектриком не подойдут (размеры не позволяют) оптимальный размеро 2х1.5 см и толщиной не более 7мм . видел что то похожее у буржуев но маркировку не знаю.
