Трансивер STEP2 от US5MSQ

Vlad1953 · Сообщение **Vlad1953** » 20 июн 2020, 14:21

R0AEK писал(а): ↑
20 июн 2020, 13:14
ОООО! Сколько надкусали красных "флажков" дабы ввести телевизЕр в рабочее состояние?!

В основном мучили кондеры БМТ и МБМ. Флашки до 90 годов были еще ничего. Что нельзя сказать про Ереванский радиозавод. Вот с их произведением искусства намучились досыта.

R9OFG · Сообщение **R9OFG** » 20 июн 2020, 14:38

Я тут перебирал горку старых кондеров, СССР-овских, разброс до 30%, но ведь и это за счастье было! У нас тут спутниковый завод рядом, с пару десятков лет назад был дома у одного радиолюбителя, он тогда 3ДИ собирал, понятно, что он использовал технологии спутникостроителей, но даже сейчас такого качества сборки в фирменных аппаратах ни встретишь, настолько все дотошно было сделано на собираемом аппарате. Но увы насколько я знаю тот человек уже СК, а судьба аппарата, был ли он достроен, местные радиолюбители не в курсе, хотя и их не много здесь, до перестройки даже заикаться про позывной было бессмыслено тут, не удивительно... и спутниковый завод и производство супер пупер боеголовок в горе.

Vlad1953 · Сообщение **Vlad1953** » 20 июн 2020, 16:58

R0AEK писал(а): ↑
20 июн 2020, 14:38
Я тут перебирал горку старых кондеров, СССР-овских

Друг отдал пару кондеров К50-18 22000 мкф 50 Вольт 84 года выпуска. Я их проверил, прогнал ESR метром. Емкость на 30-50% больше заявленного. ESR у обоих, что даже фирмачи обзавидуются. А нашем городке 3 официальных радиолюбителя. Это я и два моих друга. Но они старше меня почти на 4 года. Мне 67, им за 70. В Питере в феврале сдавал на позывной, там руководитель клуба сказал, что сдавать приходят до 100 и более человек. Вот на сентябрь записалось уже 129 человек. Но из них после сдачи, дай бог, если половина остнеться в эфире.

3apima · Сообщение **3apima** » 21 июн 2020, 19:12

R0AEK писал(а): ↑
19 июн 2020, 20:23
Оу... S9018 в смд тоже есть? Куплю..... штуки четыре, не.... правда куплю, в РФ я не нашел их....

Могу подсказать, гда я заказал S9018 -------------- https://www.ebay.com/itm/100PCS-S9018-J ... 2749.l2648
Жду. Дешево и много. Удачи

R9OFG · Сообщение **R9OFG** » 22 июн 2020, 14:17

3apima, в курсе, хотелось поближе найти!

R9OFG · Сообщение **R9OFG** » 22 июн 2020, 14:19

Еще один комплект платок в smd остался, первые два уже в пути, пользователь с ником начинающимся на Nik... интересовался, пишите адрес, отправлю.

R9OFG · Сообщение **R9OFG** » 27 июн 2020, 12:32

Доброго дня!

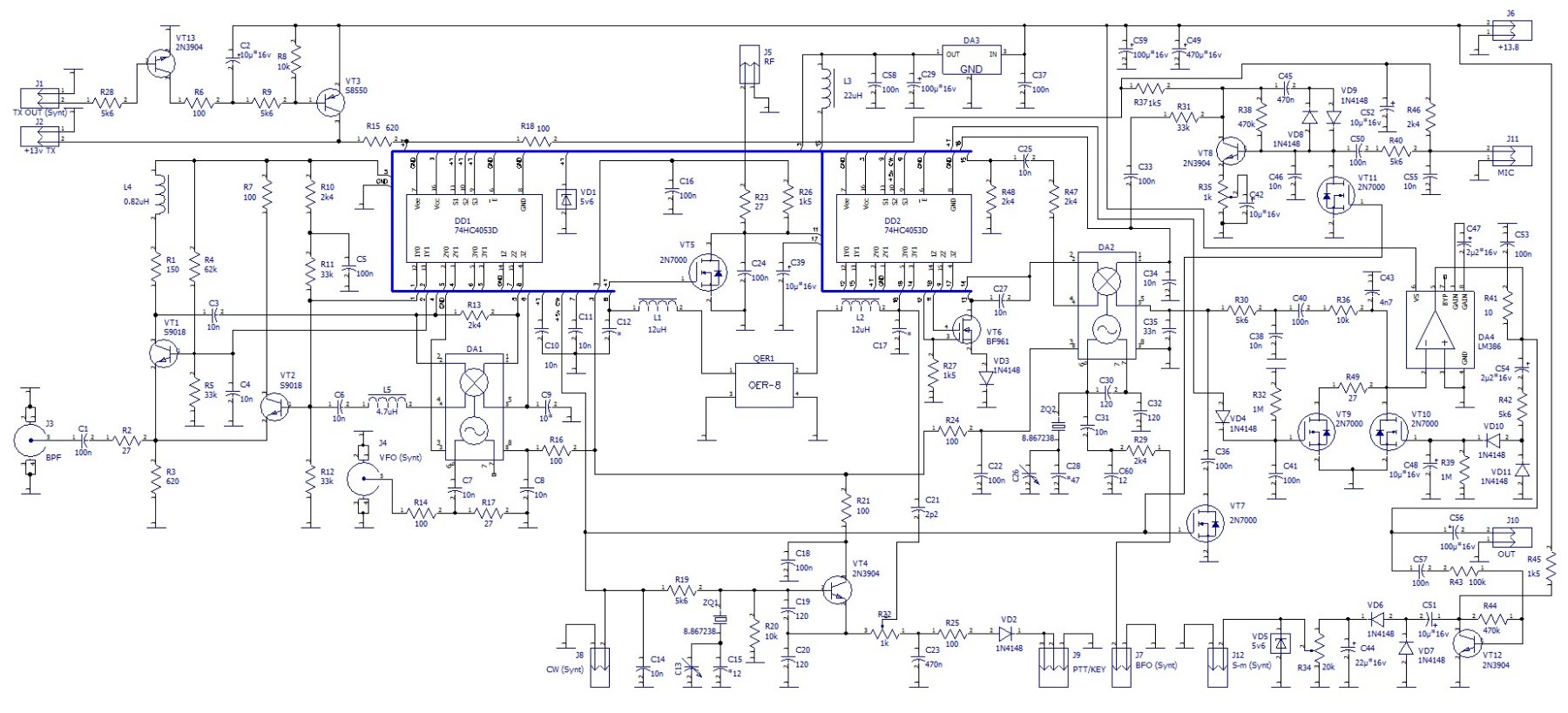

Коллеги сообщили, что получили пробные smd платки, во вложении схема которая была перерисована в диптрасе и там же разведена, если качество схемы (она в jpg) плохое скажите, переделаю в PDF. Нумерация компонентов естественно отличается от авторской. Электролиты в схеме питания могут отличаться по посадочным местам, про этот свой косяк я уже писал ранее, можно использовать другой корпус.

сам пока честно не приступал к сборке - лето, дача и прочее

Схема smd.zip: (347.64 КБ) 355 скачиваний

Vlad1953 · Сообщение **Vlad1953** » 27 июн 2020, 15:54

R0AEK писал(а): ↑
27 июн 2020, 12:32
Доброго дня!

сам пока честно не приступал к сборке - лето, дача и прочее

Схема smd.zip

В схеме надо изменить 2N7000 на 2N7002, а то народ начнет закупать и придет транзистор в DIP корпусе.
А то что лето, это ужас, у нас в Выборгском районе уже неделю +30 стоит. Просто не возжможно что то делать.

R9OFG · Сообщение **R9OFG** » 02 июл 2020, 21:57

Vlad1953, спасибо, первый ляп найден! Думал об одном а оставил первоначальное!

Жека · Сообщение **Жека** » 09 июл 2020, 13:19

Добрый день . Необходимы 3х контурные ДПФ с коммутацией на диодах. Схемы которые здесь в zip не получается открыть. Я с планшета захожу.
