Трансивер STEP2 от US5MSQ

R9OFG · Сообщение **R9OFG** » 31 авг 2020, 05:55

Видео работы варианта SMD платки с QER фильтром, в записи в качестве ГПД и ОГ используется синтезатор

phpBB [video]

Спасибо Григорию W3NW за видео!

R9OFG · Сообщение **R9OFG** » 04 сен 2020, 19:02

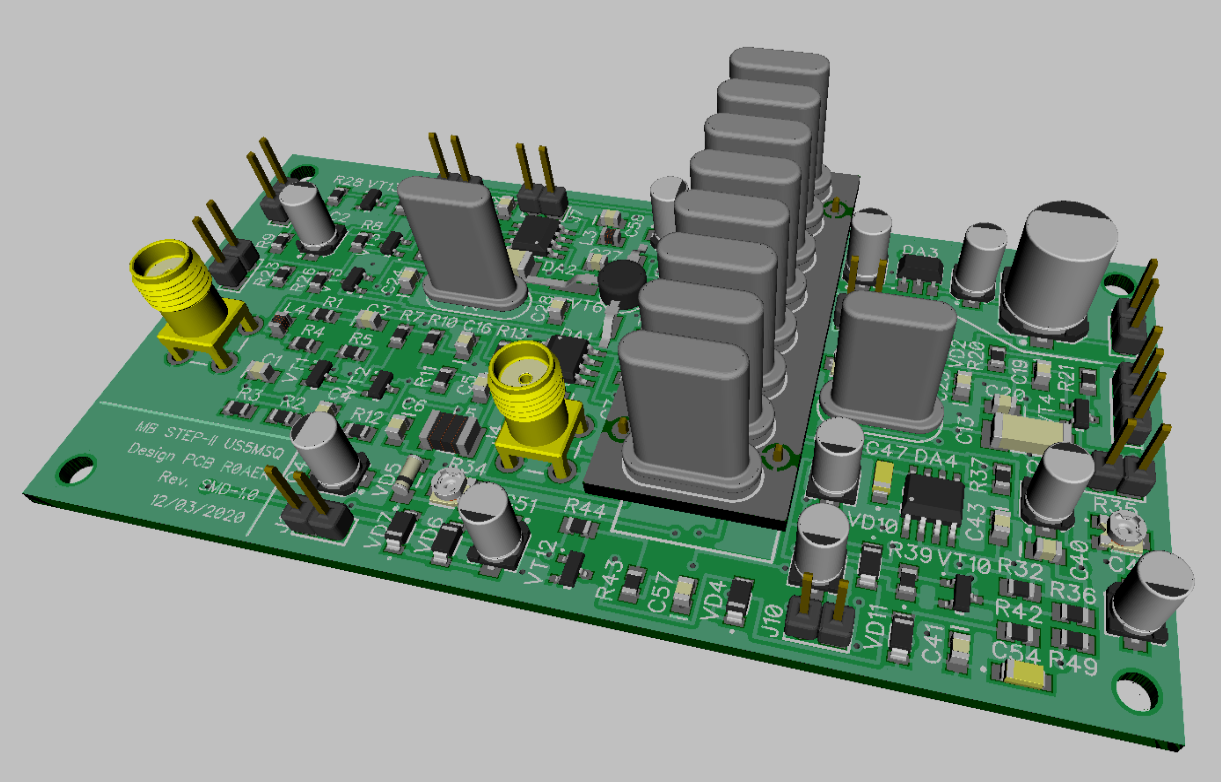

Привет паяющей публике! Раз платка SMD варианта удалась, выкладываю герберы платки и платки модуля QER восьми кристального кварцевого фильтра, схему и перечень компонентов с типоразмерами, в планах упростить немного, а именно убрать с платки опорник. Так как сейчас есть.... в природе, не один вариант синтезатора восполняющего эту часть схемы

О следующих изменениях в платке SMD варианта буду тут информировать.

Вот думаю, может под размер платки ЕжикаS2 основную платку сделать.... Чтобы конструктивно было сопрягаемо? Теоретически реализуемо....

73!

Bom.rar: (12.19 КБ) 398 скачиваний

Gerber.zip: (105.15 КБ) 424 скачивания

Gerber-module.zip: (16.1 КБ) 401 скачивание

Схема smd.zip: (347.64 КБ) 439 скачиваний

R2AJI · Сообщение **R2AJI** » 05 сен 2020, 08:59

Убирать опорник не стоит, достаточно его не распаивать. Мало ли

R9OFG · Сообщение **R9OFG** » 05 сен 2020, 14:23

R2AJI писал(а): ↑
05 сен 2020, 08:59
Убирать опорник не стоит, достаточно его не распаивать. Мало ли

Тоже верно!

3apima · Сообщение **3apima** » 04 окт 2020, 18:22

Всем привет. На базе СТЕП есть приемник на любой диапазон, схема которого в свободном доступе. Здесь схема + печатная плата (кто найдет ошибки - спасибо)
Но в базовой схеме внес дополнения: 1- Поставил перемычки на вход фильтр, на упр напр гетеродина, на упр напр опорника, на вход и выход кварцевого фильтра. Это для удобства настройки. Заменил стабилизатор.

RX7-57.zip: (37.43 КБ) 375 скачиваний

SMD не использовал.
Если заинтересуется кто-нибудь, есть схема активного преселектора на 3 - 30 Мгц + печатная плата. Пишите - опубликую схему и печать

RX.zip: (148.18 КБ) 349 скачиваний

Криворукий

3apima, приветствую!
Опубликуйте пожалуйста схему активного преселектора (можно в отдельную тему).

3apima · Сообщение **3apima** » 04 окт 2020, 21:22

Приветствую. Рад новой встрече. Вот Преселектор на BF1105 Кольца Amidon красн и желт

Presel.zip: (34.83 КБ) 395 скачиваний

Реле -- Omron G5V-1 на 12 в/ Стаб -- 78L08

Preselect.zip: (12.72 КБ) 368 скачиваний

Удачи

3apima · Сообщение **3apima** » 05 окт 2020, 13:32

Наверно кто-то нашел ошибки в печатной плате. Вот исправленная печать приемника

RX7-57.zip: (40.39 КБ) 381 скачивание

Удачи всем.

Криворукий

3apima писал(а): ↑
05 окт 2020, 13:32
Наверно кто-то нашел

Я не нашёл схемы. В одном архиве гербера, во втором какая-та плата в LAY и цоколёвка 78L05.

3apima · Сообщение **3apima** » 05 окт 2020, 19:59

Вот схема без моих доработок. (доплн рег опорника и перемычки )

RX 4.194 MHz схема.zip: (115.78 КБ) 398 скачиваний
