Vlad1953 · Сообщение **Vlad1953** » 09 июл 2020, 16:35

Жека писал(а): ↑
09 июл 2020, 13:19
Добрый день . Необходимы 3х контурные ДПФ с коммутацией на диодах. Схемы которые здесь в zip не получается открыть. Я с планшета захожу.

Ну планшет, это спетифический аппарат, там андроид стоит. Надо искать аналоги программ из под Windows.

Руслан Синев R0JAA

Владимир привет, всё у вас успешно получается с трансивером step желаю вам разработать уселитель с задумано вами мощностью! С уважением Руслан R0jAA 73

R9OFG · Сообщение **R9OFG** » 12 июл 2020, 19:15

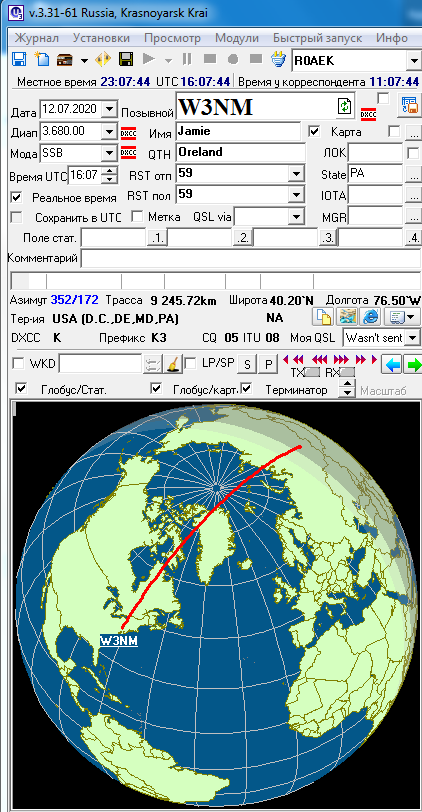

Известна однако конструкция степа в мире, Американские коллеги уже интересуются смд вариантом

R2DSC · Сообщение **R2DSC** » 13 июл 2020, 09:07

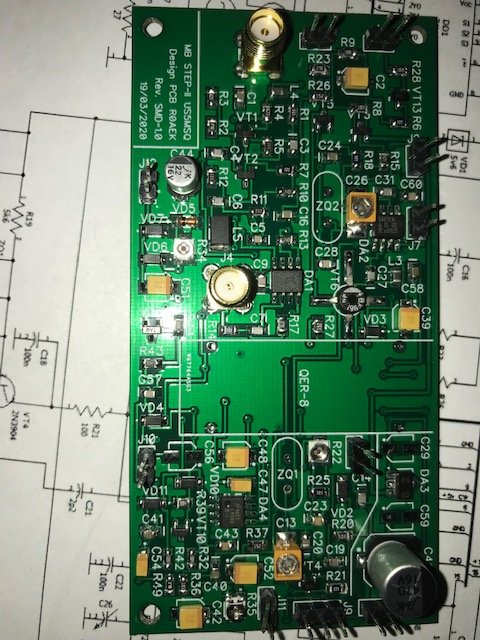

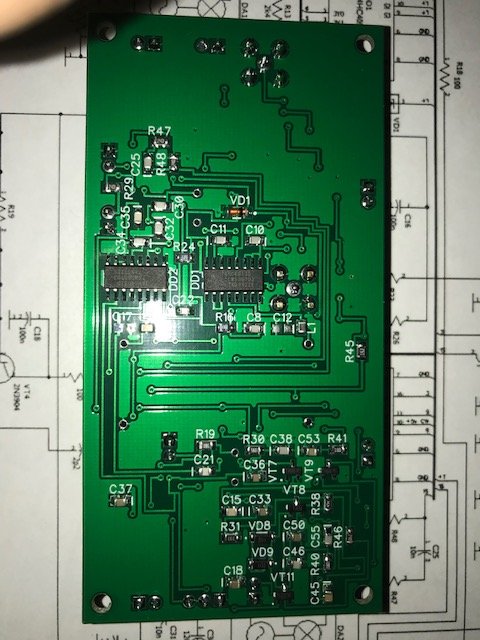

R0AEK, Выкладываю первый отчет. Ваша плат спаяна, пока ещё без кварцев и КФ. Вчера успел только подать питание, ничего не задымилось и не рвануло. Теперь нужно заняться подбором кварцев для КФ. По мере продвижения работ буду выкладывать отчет.

R9OFG · Сообщение **R9OFG** » 13 июл 2020, 10:10

R2DSC, лучше бы узлами собирать.... не потому что БЫ выявить косяки на первом вариант платки, а в первую очередь понять работоспособность каждого узла схемы, ведь косяки могут быть и не только в плате, а и в компонентах, если собранная платка вдруг не заведется - все равно придется идти по узлам.... разбираться:
1. схема питания
2. унч
3. смесители
4. увч
5. коммутация

дай бог если я правильно перенес схему в диптрасе и там по ней развел, сам только видимо осенью пробовать буду, две командировки и отпуск на носу...

А в целом огромное спасибо за отчет!

R2AJI · Сообщение **R2AJI** » 13 июл 2020, 21:05

Жека

дпф.zip: (261.25 КБ) 449 скачиваний

Криворукий

Хочу сказать большое спасибо Александру R0AEK,что прислал мне платы!
Буду собирать (очень неспешно), надеюсь всё получится.

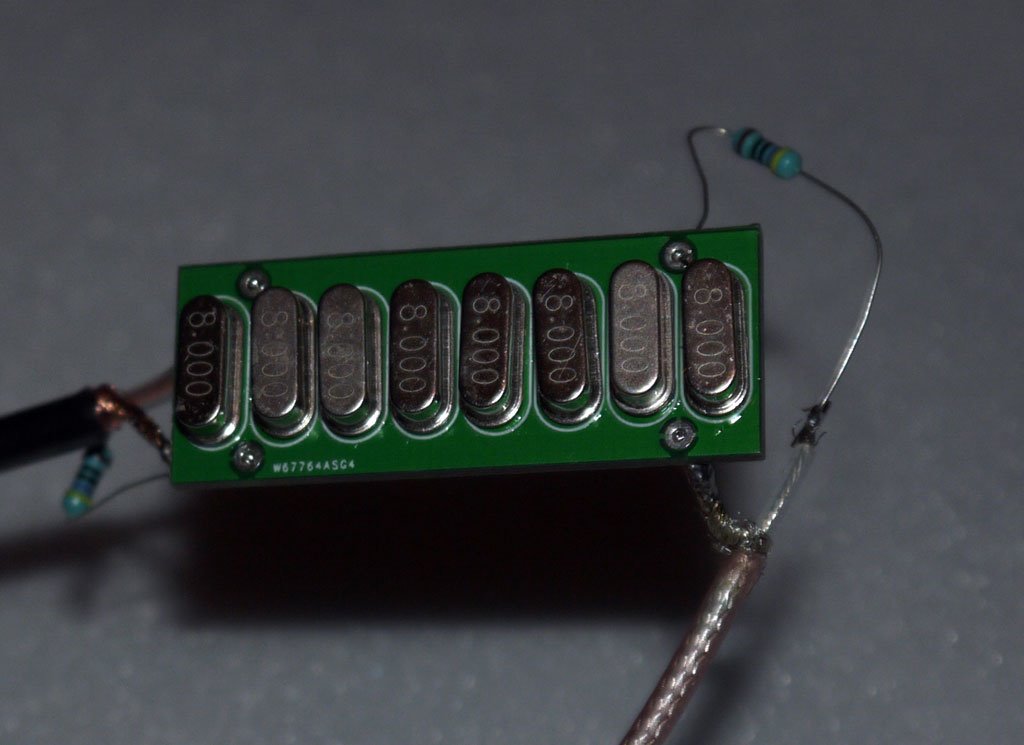

Пока только собрал КФ на 8 МГц. Частота отличается от авторской, но думаю, что оно не сильно критично.

R4YAE · Сообщение **R4YAE** » 15 июл 2020, 21:43

Криворукий писал(а): ↑
15 июл 2020, 19:51
Пока только собрал КФ

Ого, затухание -5дБ. Мне кажется, что это многовато. Или измеритель АЧХ не откалиброван с согласующими резисторами, или добротность кварцев не совсем хорошая.

Криворукий

R4YAE, измеритель АЧХ не был откалиброван с согласующими резисторами.
Этим ввёл в заблуждение, а затухание тоже нужно измерять.
Произвёл замер через щуп по схеме US5MSQ, откалибровал с согласующими резисторами:

Может быть не совсем по теме, но есть такой вопрос, может кто подскажет.

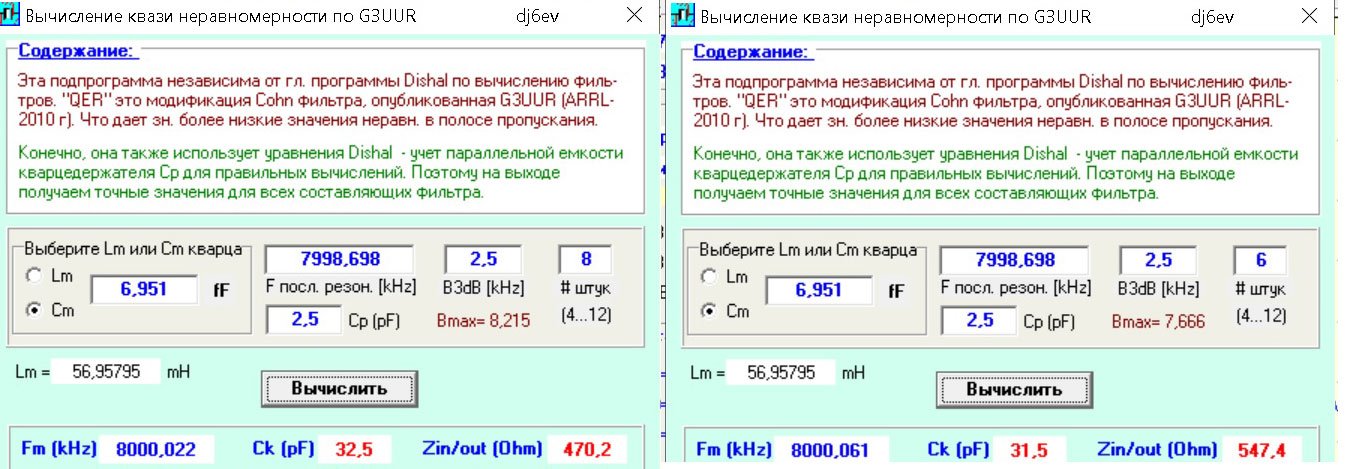

В программе "ДИШАЛ" при расчёте QER фильтра учитываются крайние кварцы или нет?
Т.е. для 8 кристального фильтра в расчётное ставить 6 кварцев или 8 ?

При расчётном 8 кварцев - 470 Ом. При 6 - 547 Ом.
Крутил подстроечники и в этих пределах АЧХ фильтра особо не меняется.

R9OFG · Сообщение **R9OFG** » 16 июл 2020, 05:11

Криворукий, Приветствую!

Криворукий писал(а): ↑
15 июл 2020, 23:19
В программе "ДИШАЛ" при расчёте QER фильтра учитываются крайние кварцы или нет?

Для QER не критично

Криворукий писал(а): ↑
15 июл 2020, 23:19
Т.е. для 8 кристального фильтра в расчётное ставить 6 кварцев или 8 ?

тут конечно ставим то количество которое использовать будем + будет влиять емкость монтажа на номиналы компонентов в согласующих цепях фильтра

Но тут как раз Вы еще раз доказали практикой - QER более стойкий к цепям согласования, т.е. при применении QER не такая острая настройка цепей согласования в отличии с другими конструкциями КФ , я тоже на это обратил внимание когда со своими QER экспериментировал.
