Трансивер STEP2 от US5MSQ

Alex 1 · Сообщение **Alex 1** » 26 фев 2021, 21:18

ul-hant писал(а): ↑
26 фев 2021, 14:06
Покупал у Вячеслава готовый и настроеный

Настроенный на какую ПЧ? У вас что на кварцевом фильтре написано? Какая частота нижнего ската фильтра? Опорник на ПП или с синтезатора?

ul-hant · Сообщение **ul-hant** » 27 фев 2021, 09:19

Криворукий писал(а): ↑
26 фев 2021, 18:29
ul-hant, посмотрите описание настройки трансивера у Сергея Эдуардовича,
при помощи компьютера и программы "Спектролаб". Из приборов кроме тестера есть и генератор (Oled Micro чем не генератор?) https://us5msq.com.ua/kv-transiver-step ... aya-plata/

Спасибо, скачал эту программу, в понедельник поставлю на работе на компьютер, трансивер тоже на работе, там собираю.

Alex 1 писал(а): ↑
26 фев 2021, 21:18
Настроенный на какую ПЧ? У вас что на кварцевом фильтре написано? Какая частота нижнего ската фильтра? Опорник на ПП или с синтезатора?

Опорник на основной плате, что написано на КФ только в понедельник смогу посмотреть, всё на работе... как платят, так мы и работаем

Криворукий

ul-hant, как бы я поступил в такой ситуации. Взял сигнал с синтезатора (выход BFO) и через аттенюатор подал на антенный вход трансивера. В настройках синтезатора посмотрел на какой частоте настроен BFO. ГПД крутил бы около этой частоты.

Скорее всего просто не настроен опорник (как написали выше). Может кто из опытных коллег предложит ещё какой-нибудь вариант или дополнит.

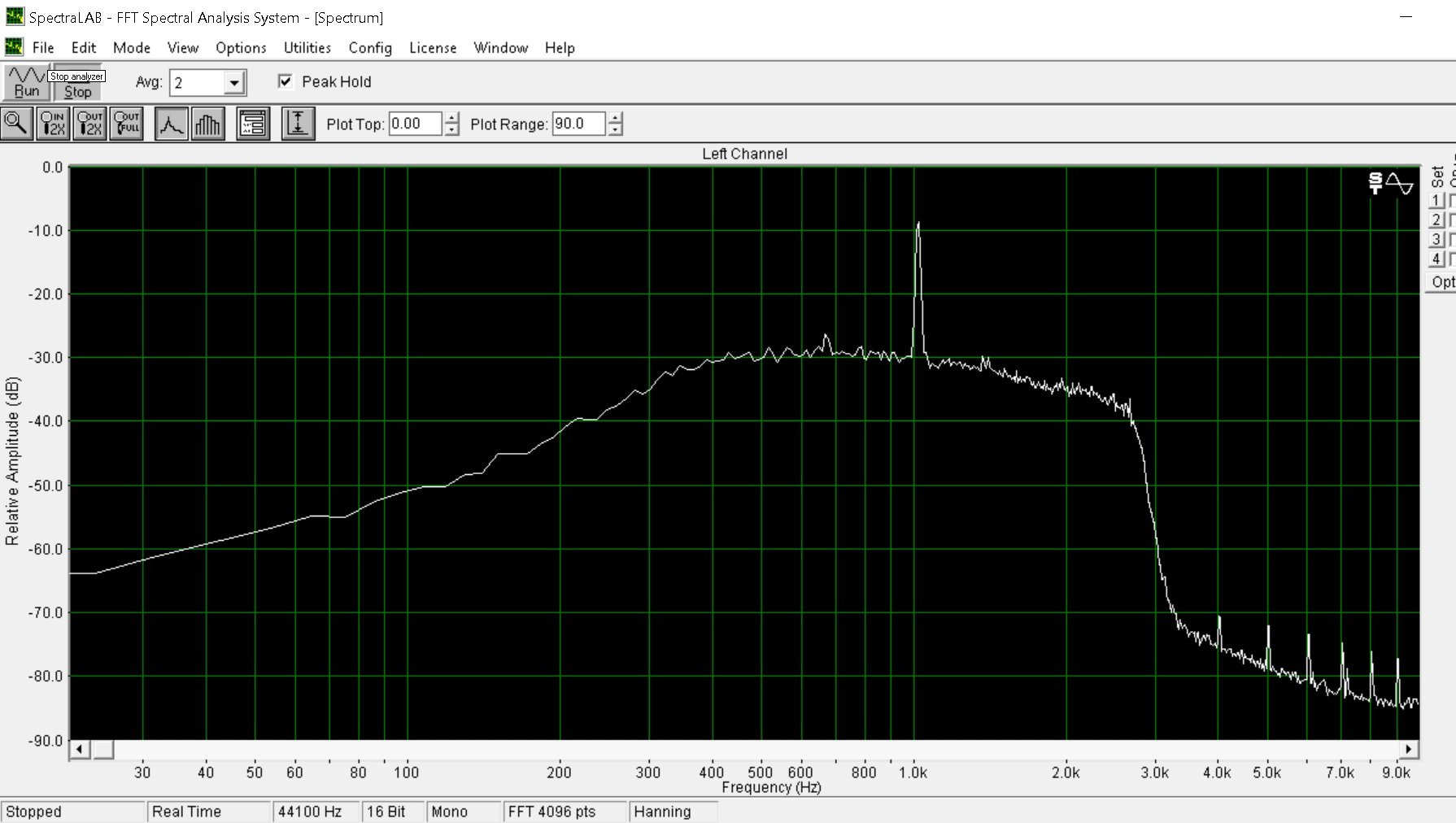

Сейчас попробовал так сделать, вот что получилось:

Криворукий

В сообщении выше - сигнал подавал с внешнего генератора на Si5351.

Посмотрел описание на синтезатор "OLED MICRO" и понял, что такой вариант настройки вряд ли получится...

ul-hant · Сообщение **ul-hant** » 01 мар 2021, 07:26

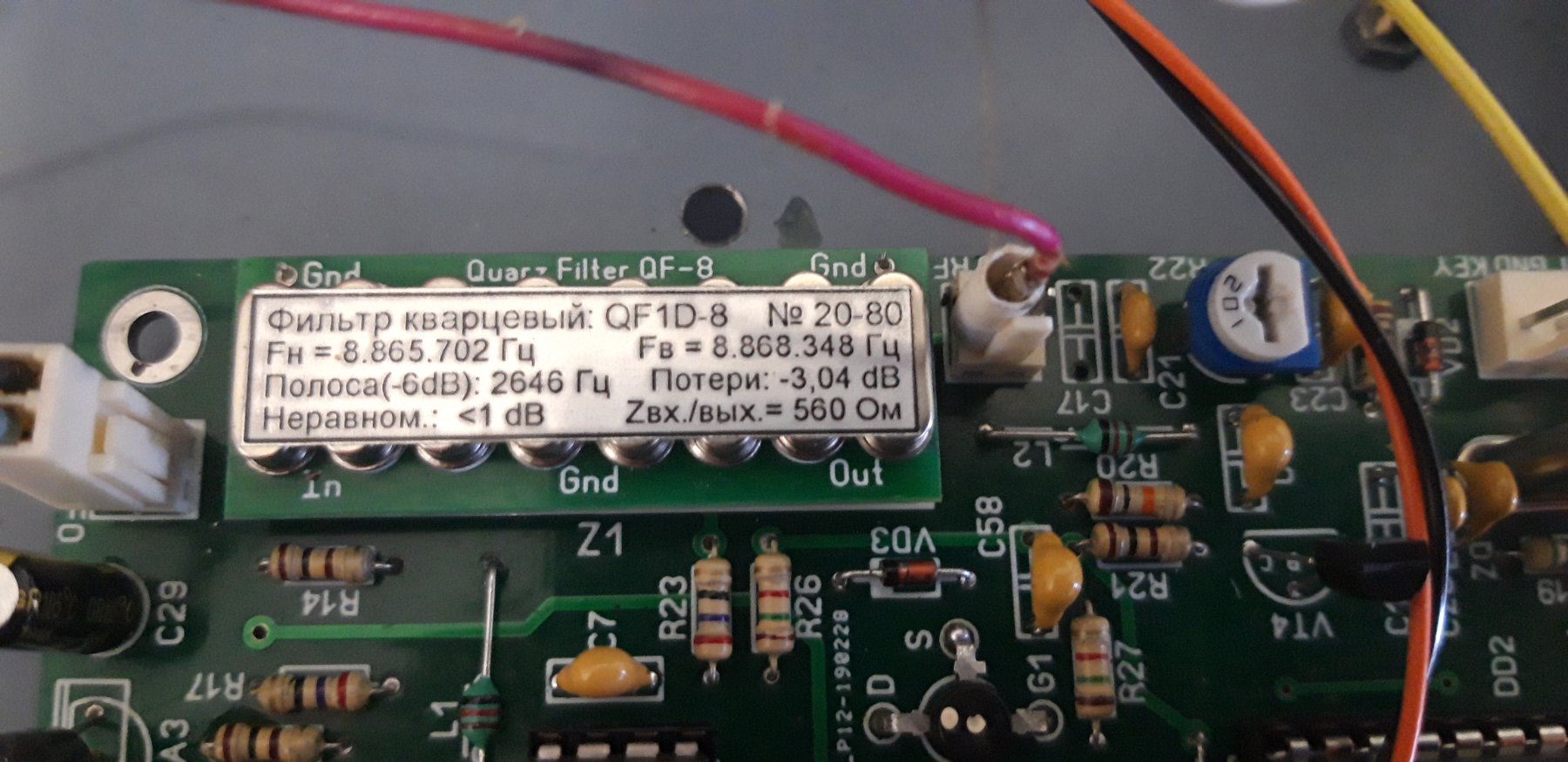

Вот такой КФ. СпектраЛаб установил на рабочий компьютер, надо теперь щуп спаять.

ul-hant · Сообщение **ul-hant** » 01 мар 2021, 08:10

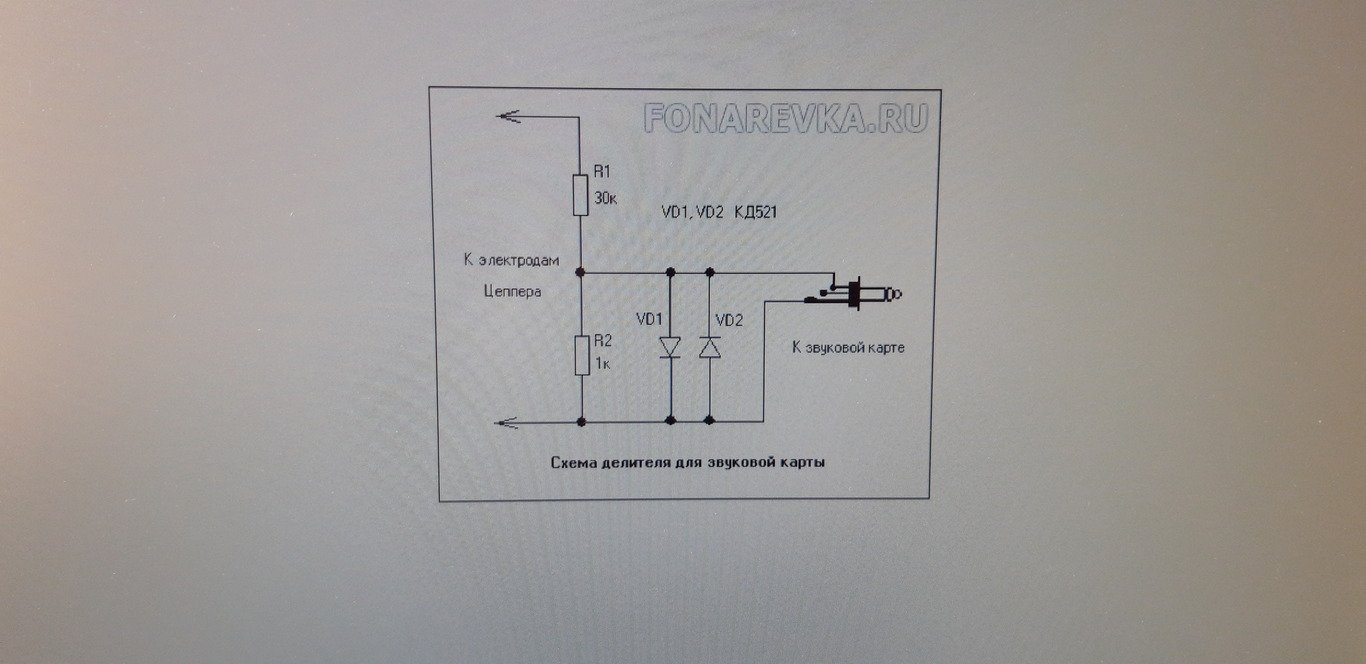

Такой делитель пойдёт? Со звуковой картой еще ничего не настраивал, сильно не пинайте.

R9OFG · Сообщение **R9OFG** » 01 мар 2021, 08:55

ul-hant писал(а): ↑
01 мар 2021, 07:26
Вот такой КФ.

Вам надо частоту опорного генератора настроить на частоту нижнего ската фильтра, а именно на значение Fн +/-200 Гц (см. шилд на фильтре). Контролировать настройку можно приемником с цифровой шкалой. Если использовать частотомер, то влияние прибора внесет свою корректировку.

ul-hant писал(а): ↑
01 мар 2021, 08:10
Такой делитель пойдёт?

А для каких целей?

ul-hant · Сообщение **ul-hant** » 01 мар 2021, 10:27

R0AEK писал(а): ↑
01 мар 2021, 08:55

Вам надо частоту опорного генератора настроить на частоту нижнего ската фильтра, а именно на значение Fн +/-200 Гц (см. шилд на фильтре). Контролировать настройку можно приемником с цифровой шкалой. Если использовать частотомер, то влияние прибора внесет свою корректировку.

А для каких целей?

Подключиться к звуковой карте компьютера, установил SpectraLab, как тут ребята советовали, настроить опорник. Настраивать нужно на 8,865.502 или 8,865.902?

R9OFG · Сообщение **R9OFG** » 01 мар 2021, 10:59

ul-hant писал(а): ↑
01 мар 2021, 10:27
Настраивать нужно на 8,865.502 или 8,865.902?

В указанных пределах будет норм. Если попадете в указанные пределы, то при правильном монтаже и исправных компонентах сразу все заработает.

R9OFG · Сообщение **R9OFG** » 01 мар 2021, 11:08

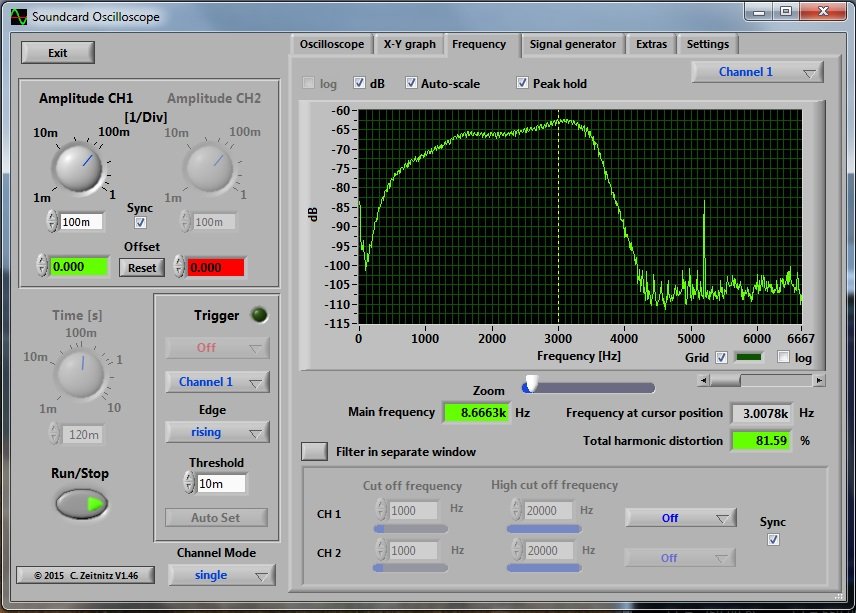

ul-hant, кстати, неплохой вариант предложил в одном из своих видео, Владимир R2AJI, он использовал шумный участок какого либо диапазона, при правильно или близко настроенном опорнике на картинке спектролаба у вас должно быть, что то похожее, горб и есть полоса используемого фильтра
