Amator SA на ЭМФ

[Alex Hoffman]

На этих головках (по 60 мГн)

Почему 60 мГн? Стандартные вроде как, от 100 до 150 мГн?

[ru0aog]

По случаю купил горстку новых головок 3Д24.122
Сделал ФНЧ по Беленецкому. АЧХ не совпала.
Измерил индуктивности обмоток. Оказалось по 60 мГн ровно. Каждая. Во всей горстке одинаково.

[Alex Hoffman]

По случаю купил горстку новых головок 3Д24.122

Понятно.

[ru0aog]

Перепаял ФНЧ на 3-ий порядок.
Немного поднастроил балансировку.
1. Баланс первого смесителя.
- перевёл плату в режим передачи,
- подал опорник и ГПД (НЧ не подавал!),
- опорник сдвинул на середину полосы пропускания фильтра

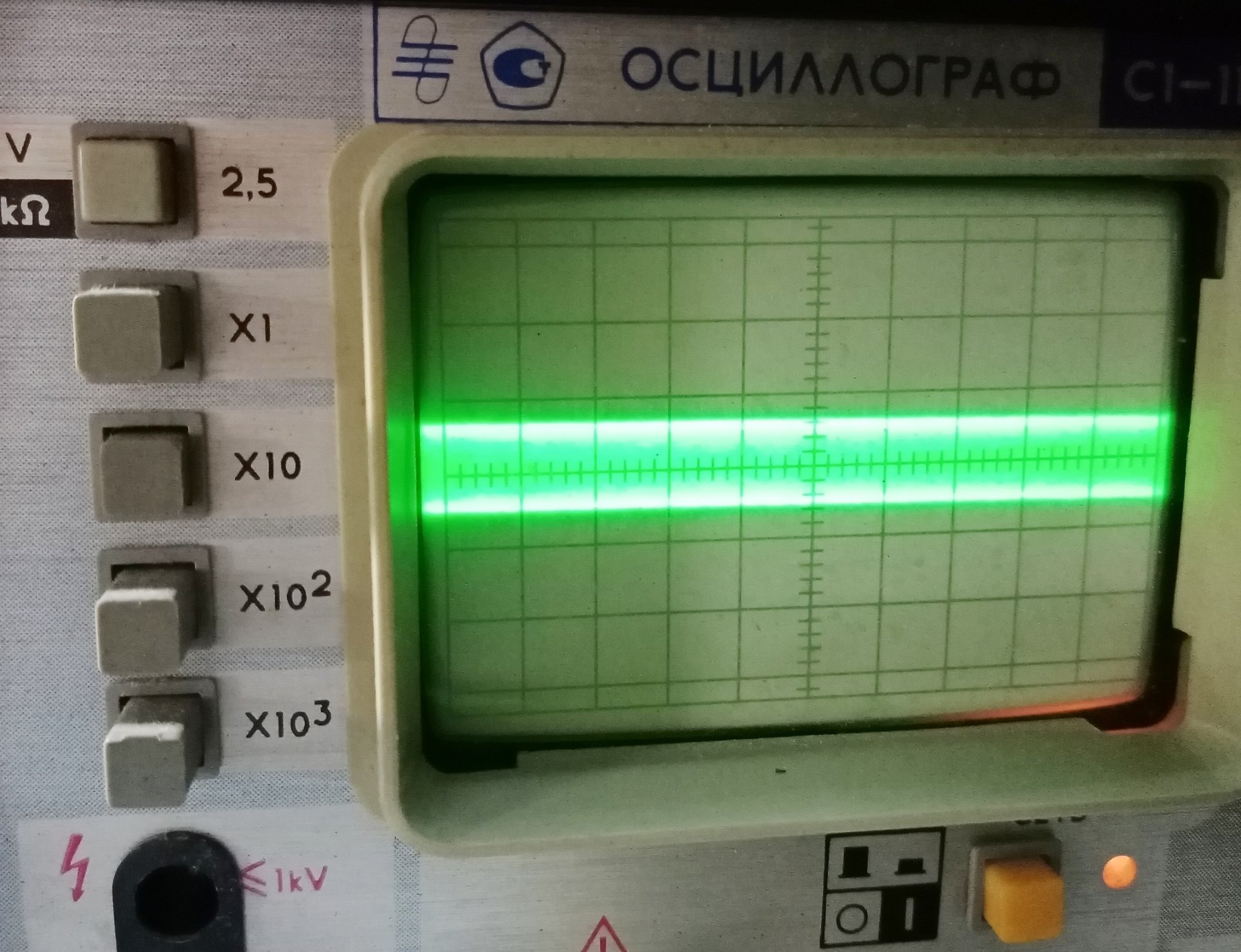

- зацепился осциллографом за выход УПЧ

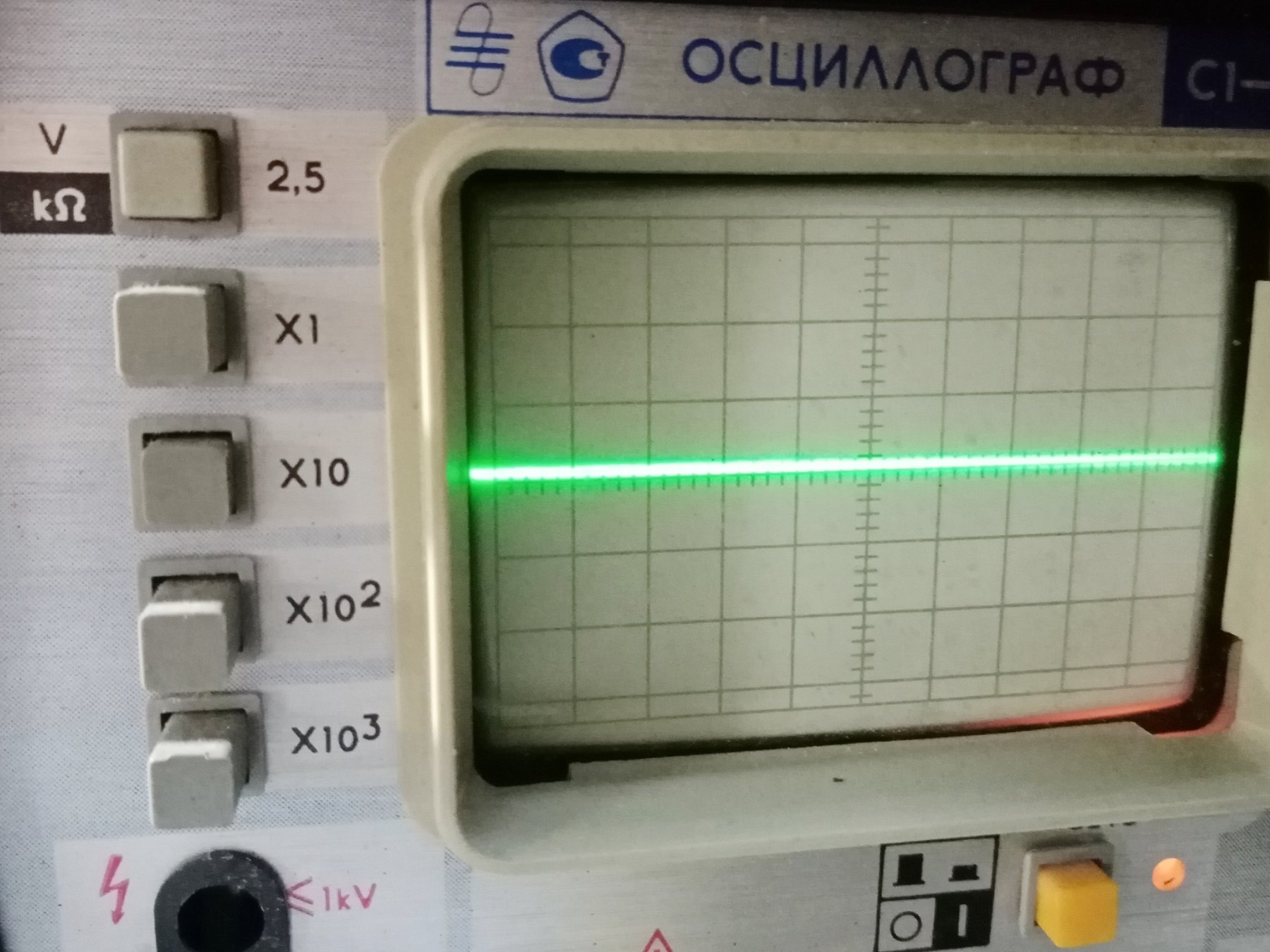

- балансировкой первого смесителя добился минимума показаний

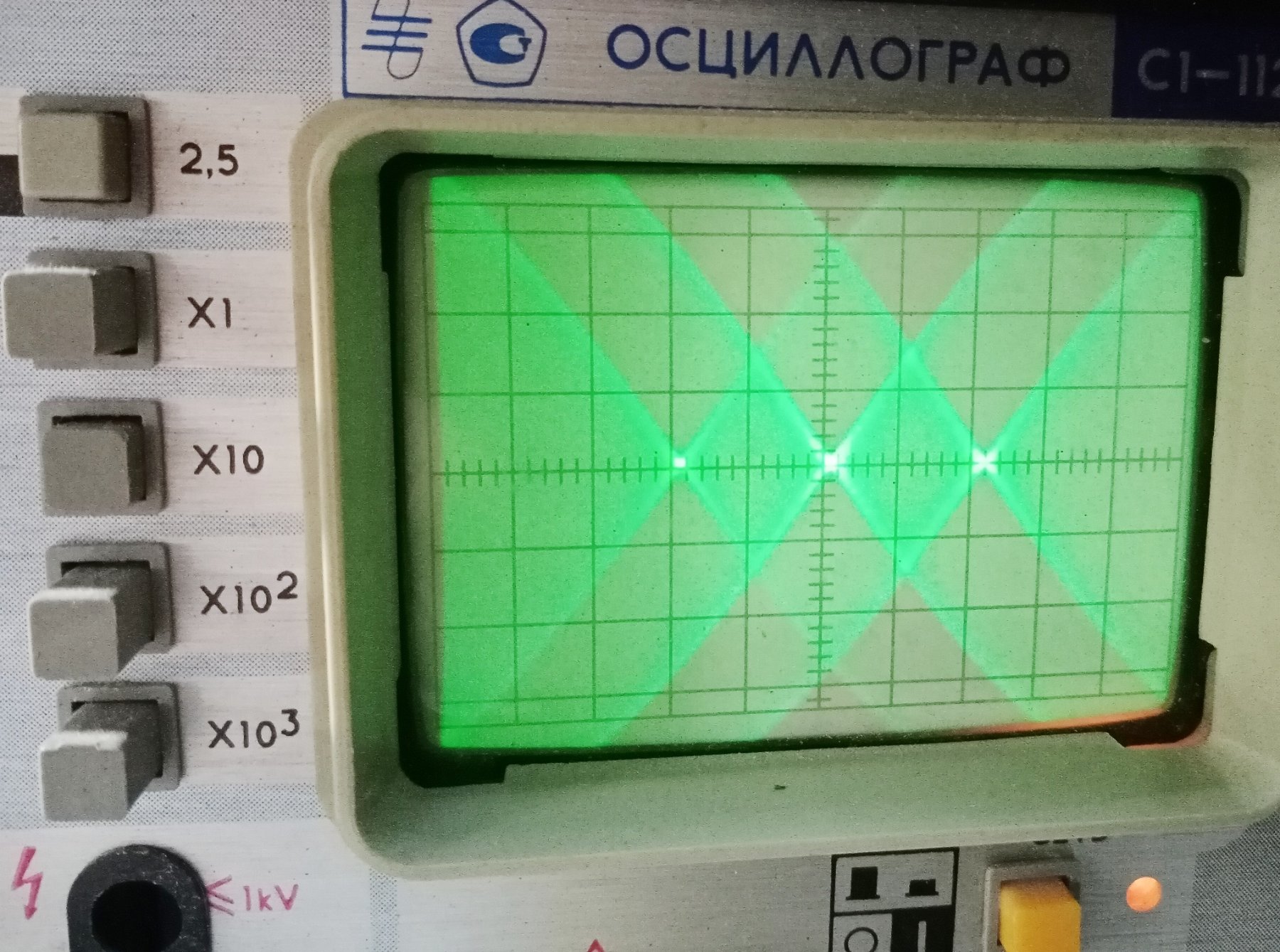

- проверил подачей однотонового сигнала (НЧ = 1 кГц). После ЭМФ сформировался DSB-сигнал с чётким пересечением нуля

[ru0aog]

2. Балансировка второго смесителя.

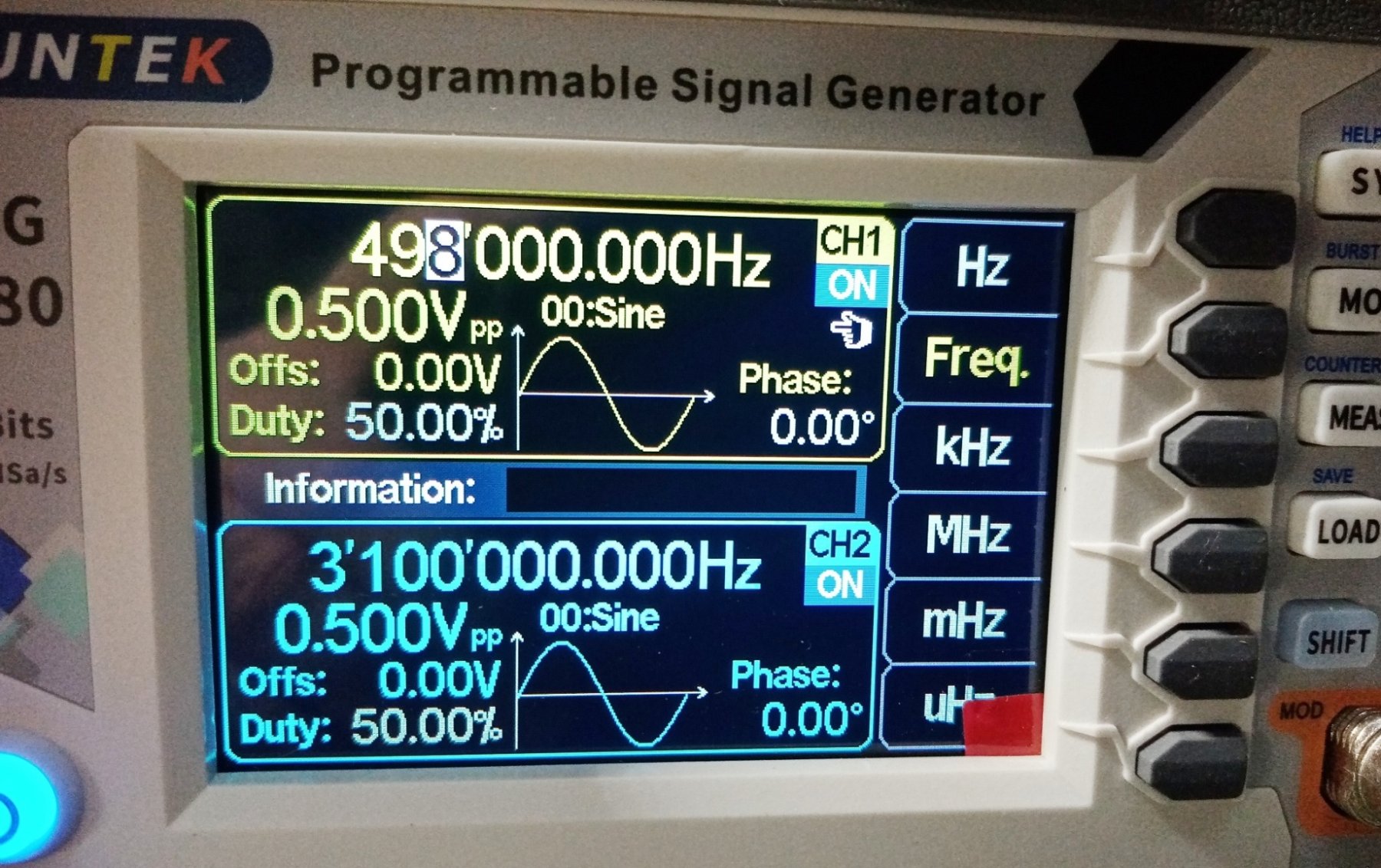

- опорник вернул на 500 кГц,
- подключил слабенький ДПФ и анализатор,

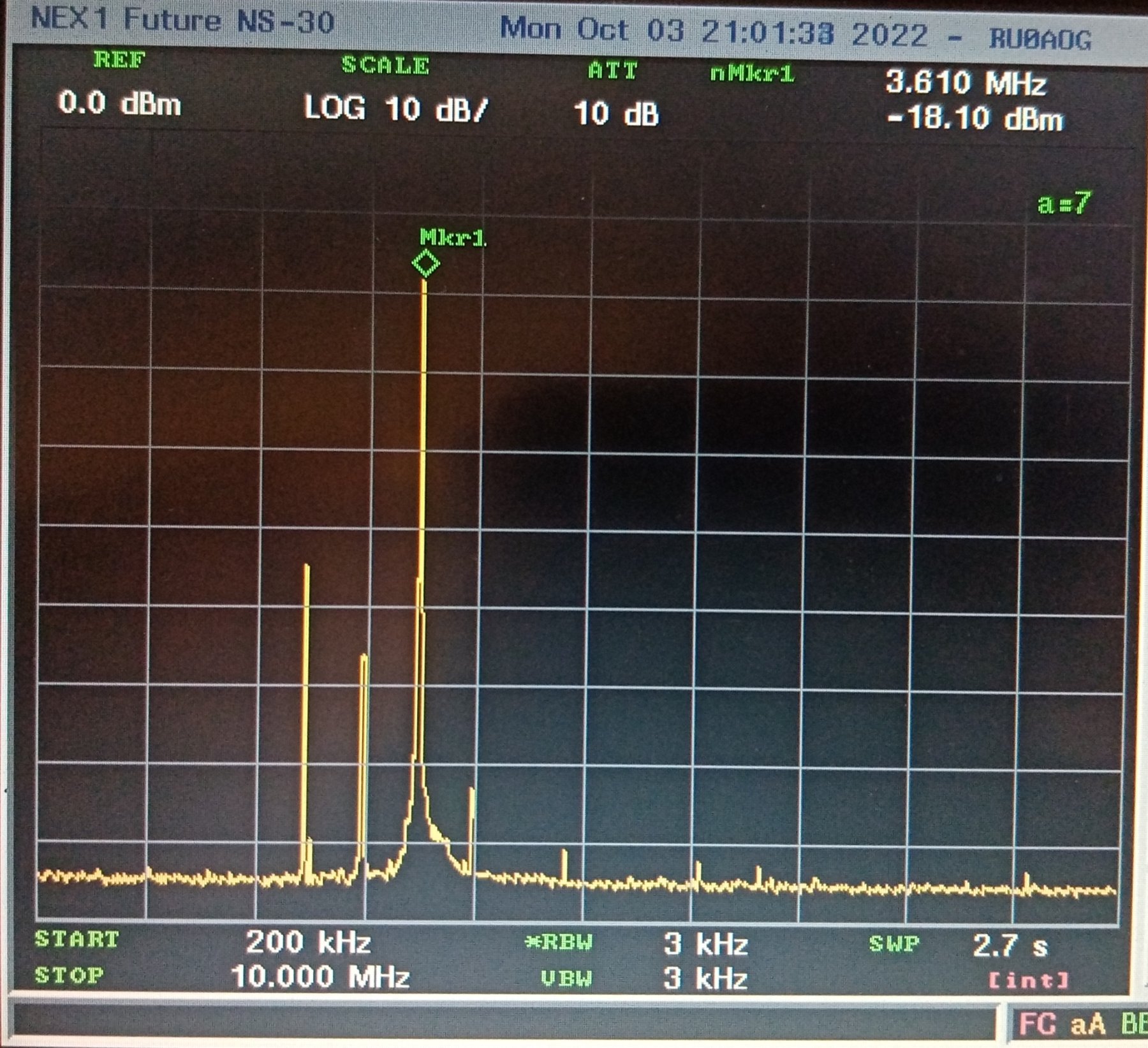

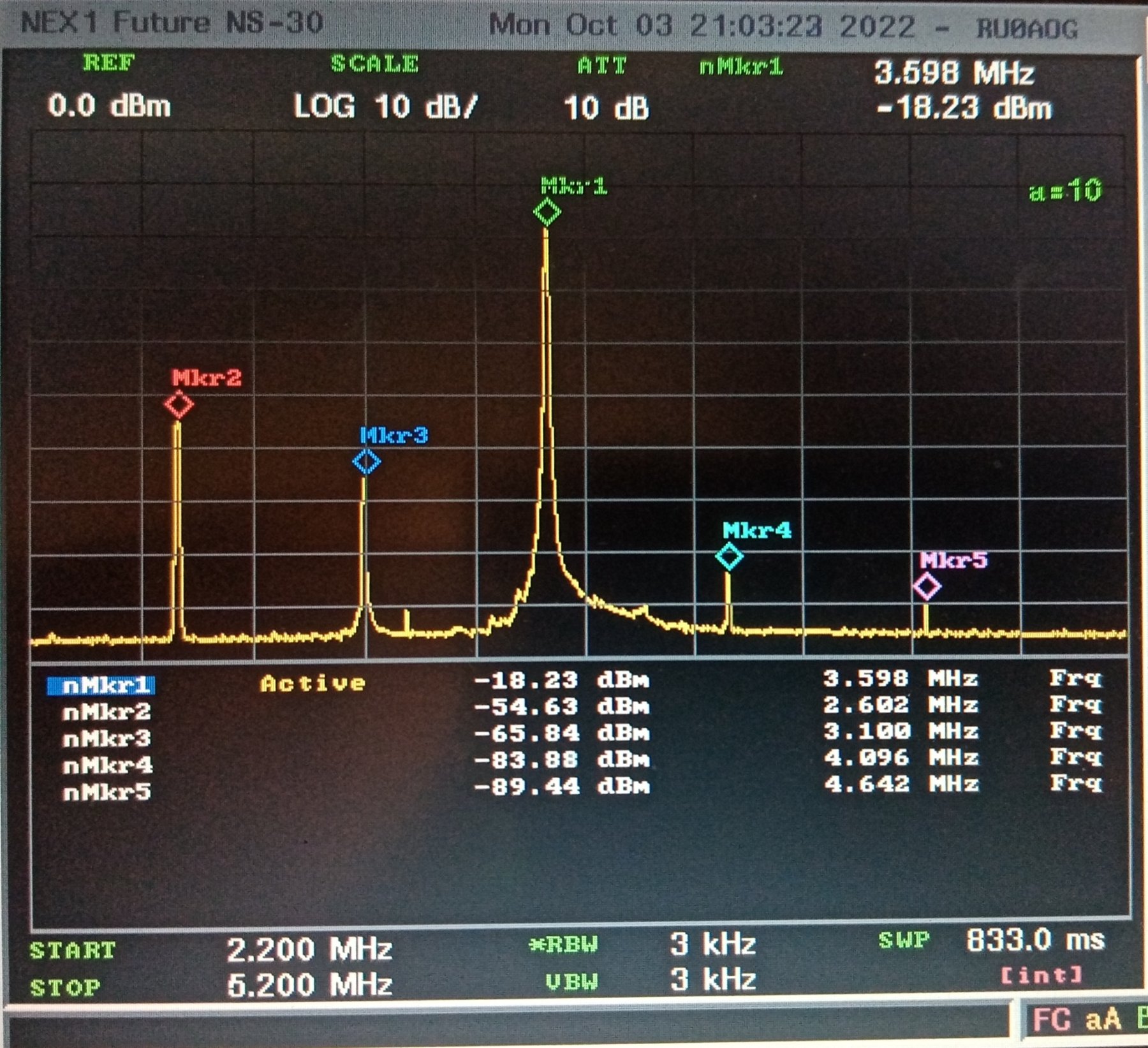

- на выходе три основные частоты:
3,600 - основной сигнал,
2,600 - зеркальный канал,
3,100 - несущая

и ещё какая-то мелочь

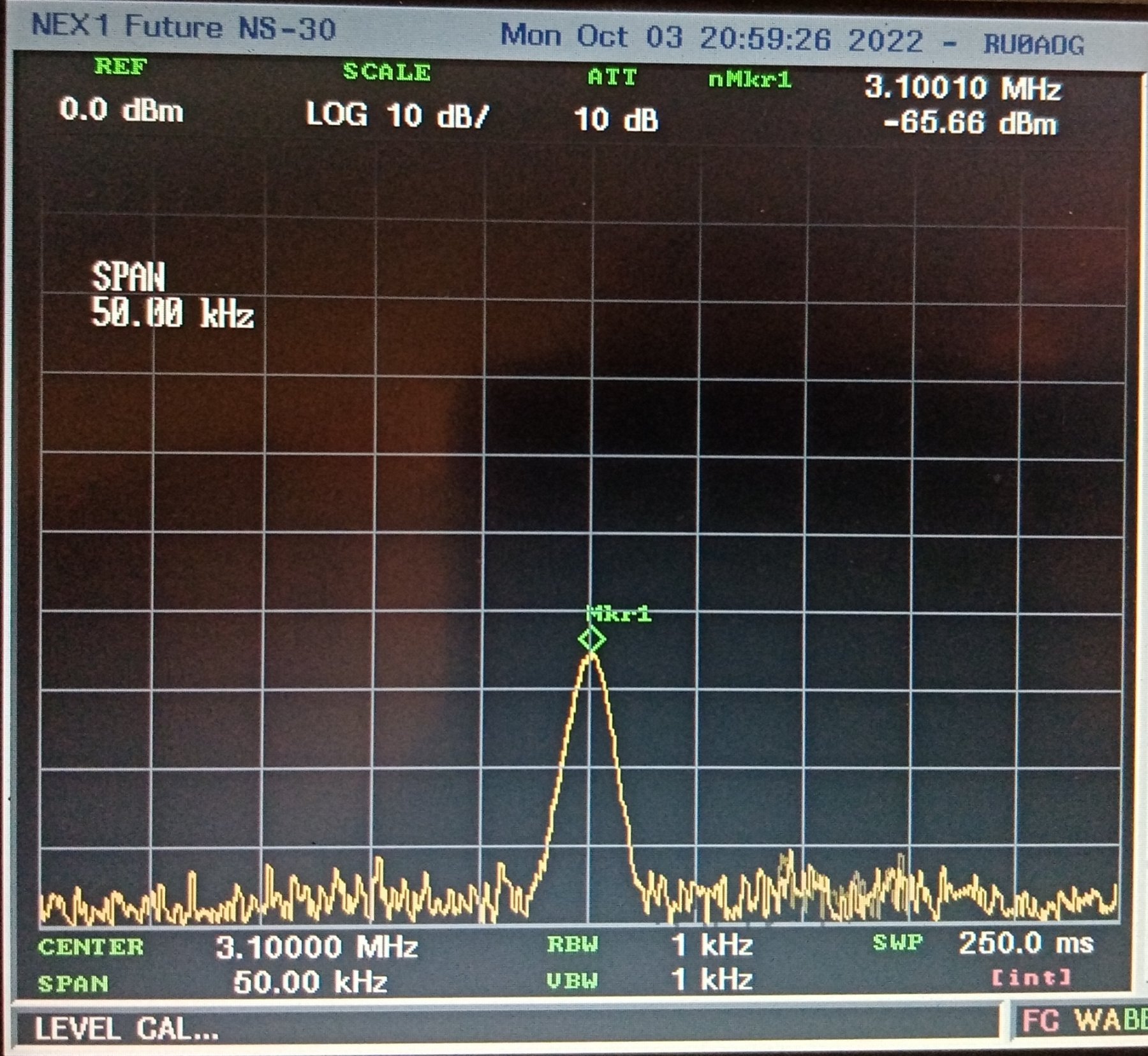

- разворачиваем несущую на весь экран и балансировкой второго смесителя ищем минимум

.

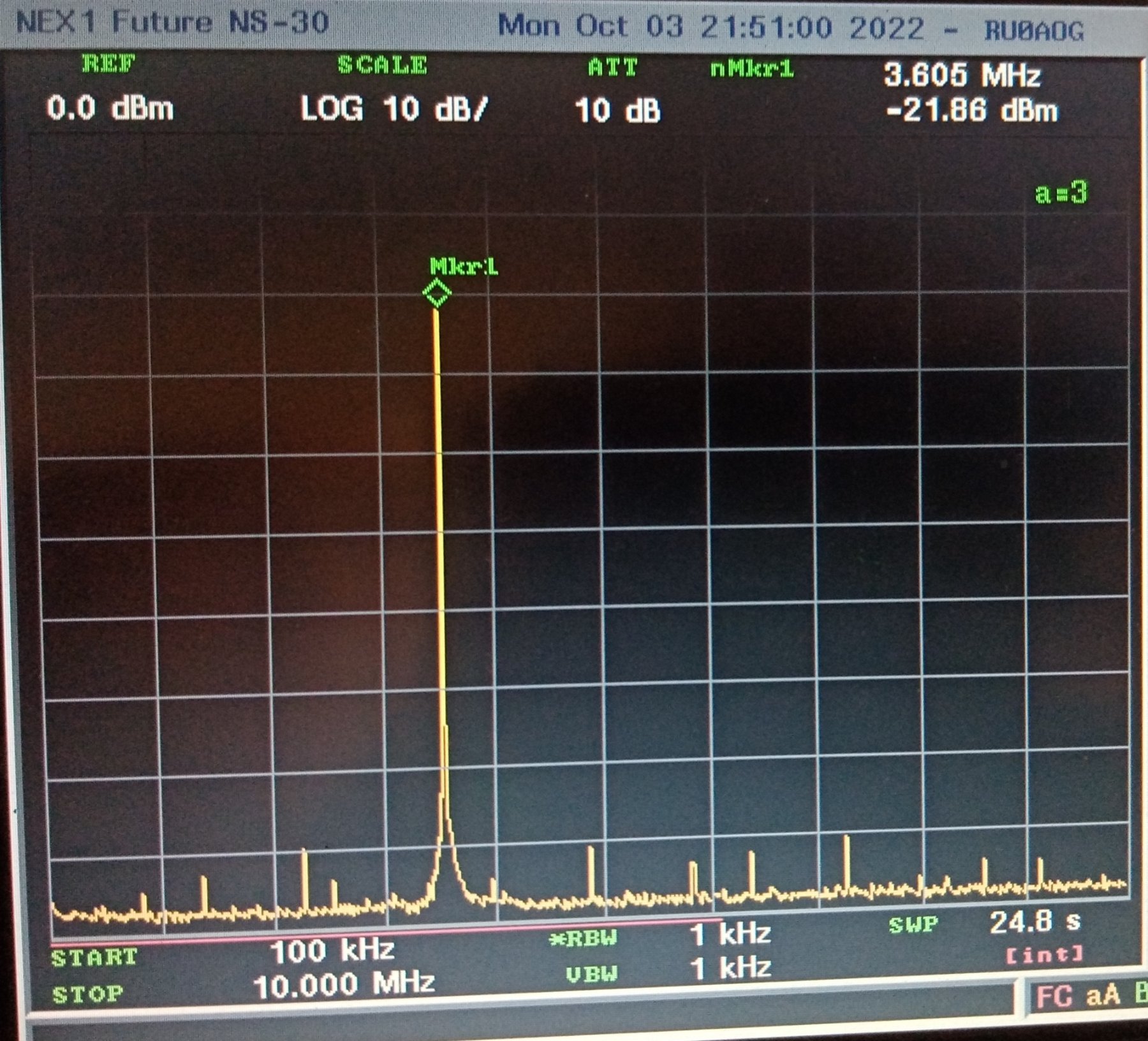

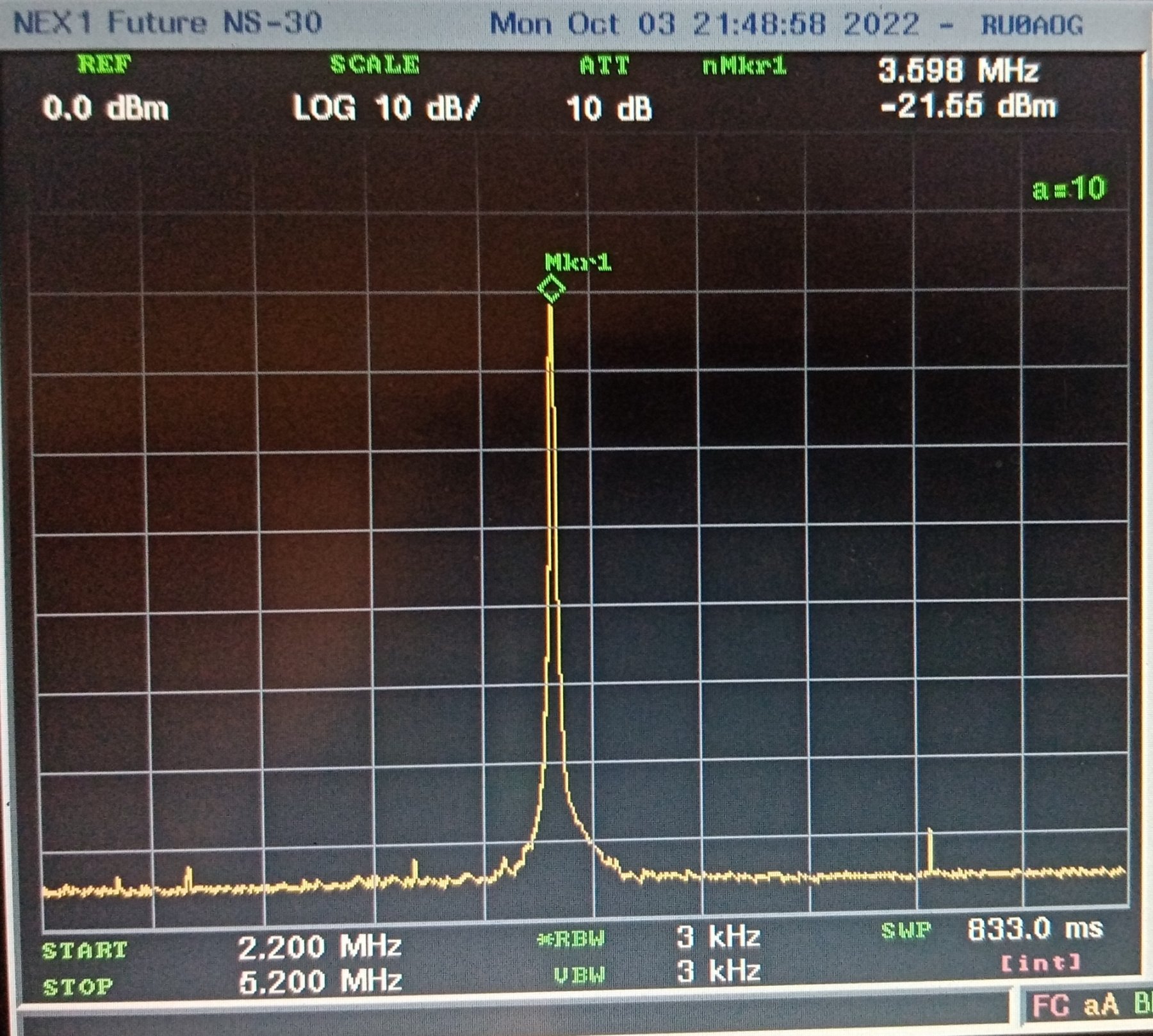

Теперь цепляем "правильный" ДПФ
Красота!

[ru0aog]

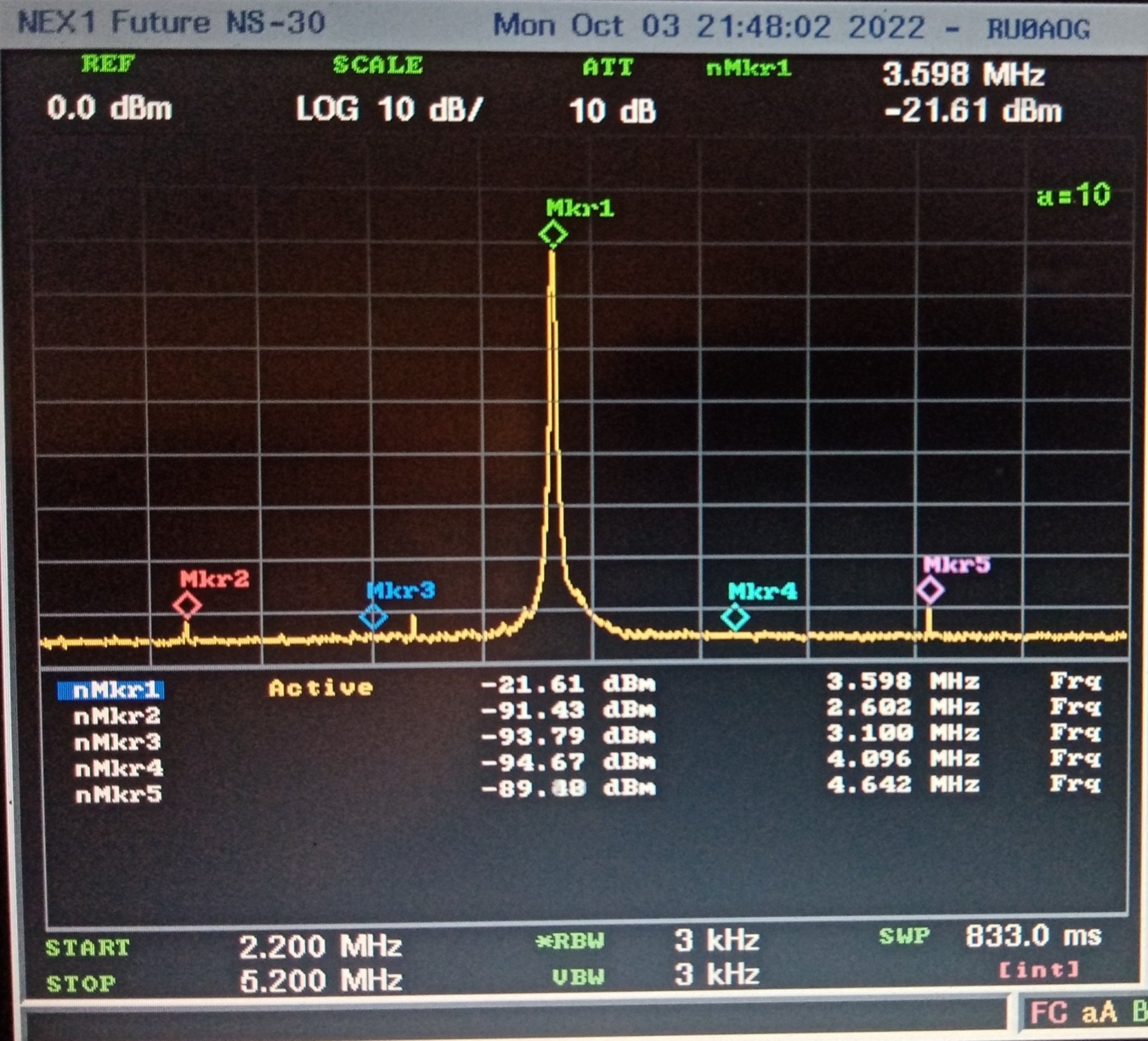

Нет, ну вдруг по краям что-то есть?
Нет, ничего особого нету

Подальше - тоже нет

[ru0aog]

Ладно, а если посмотреть двухтоновый сигнал?
Два тона 1 и 2 кГц.

Накрутим уровень до -15 dBm

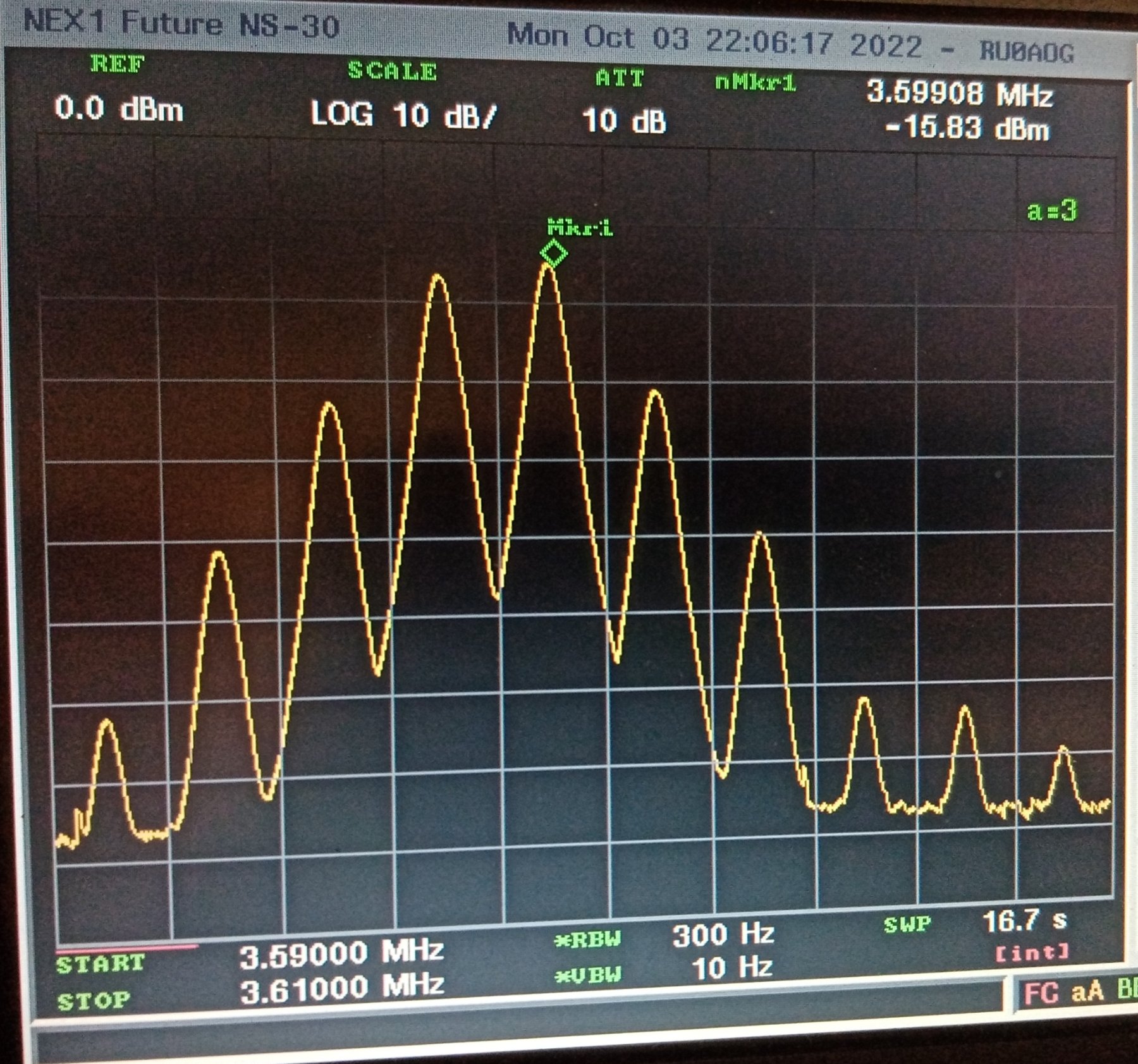

Вот это гребёнка! Будем оптимизировать.
Снижаем усиление УПЧ

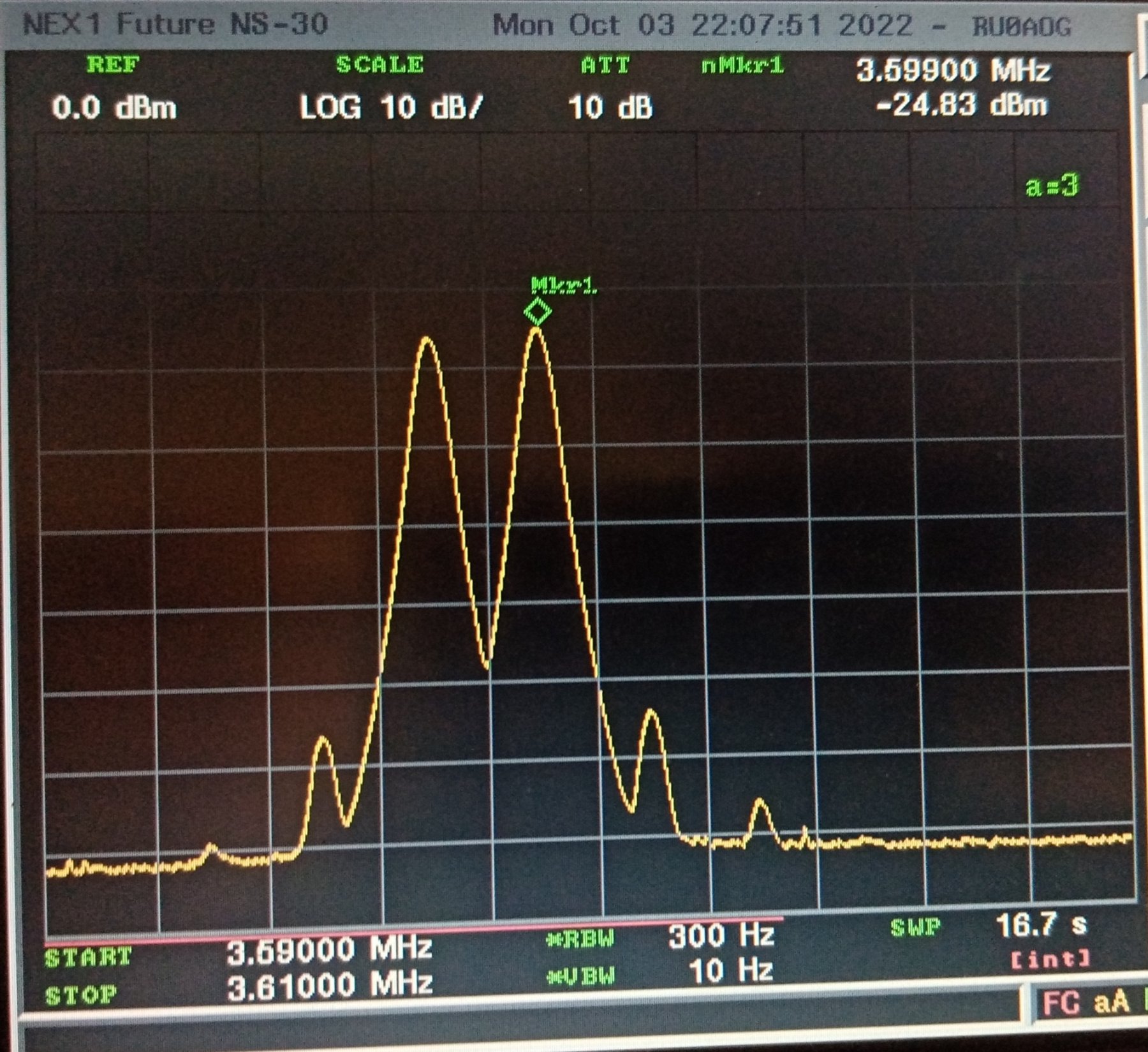

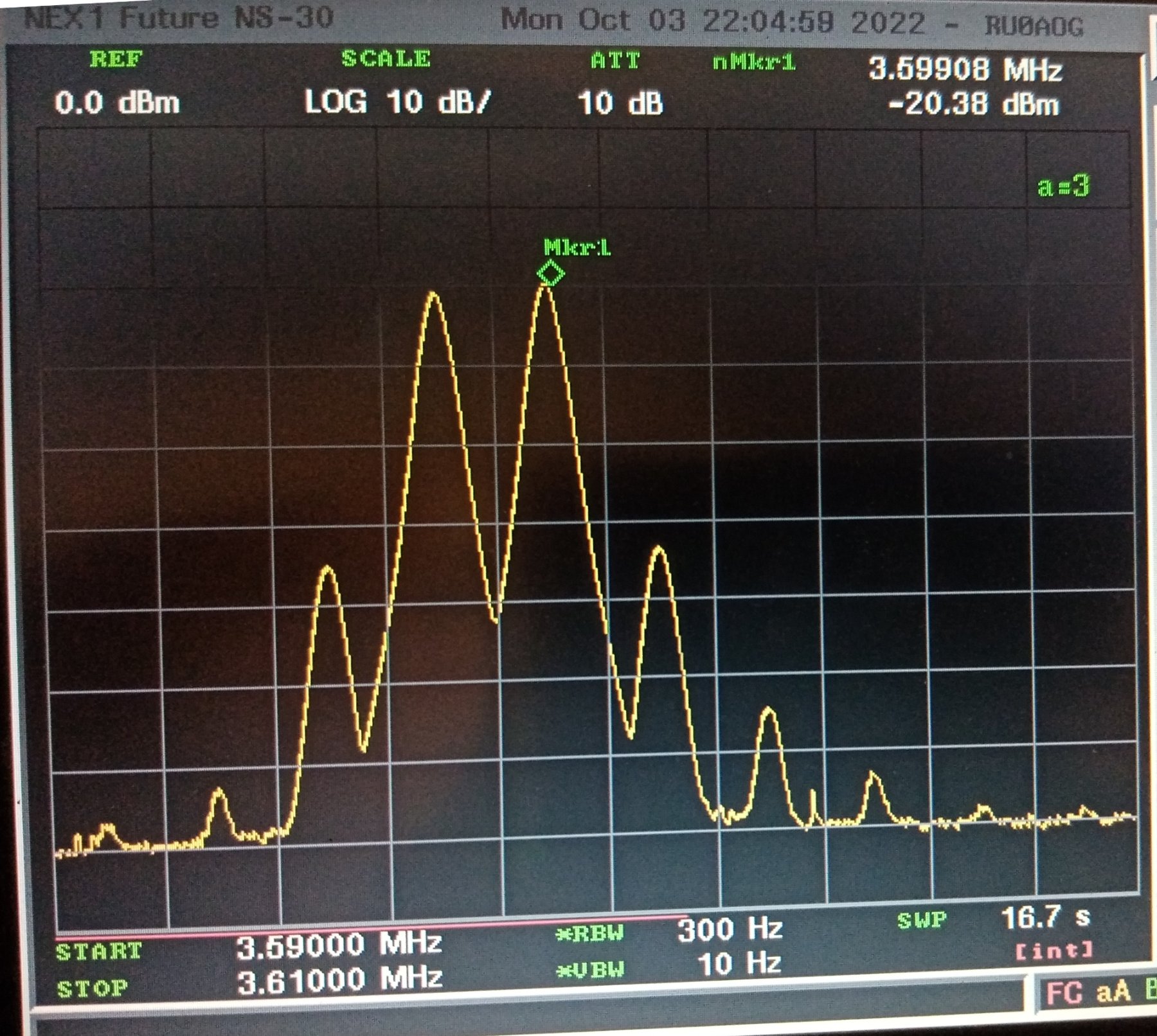

Уже лучше. Ещё

Что-то вырисовывается...

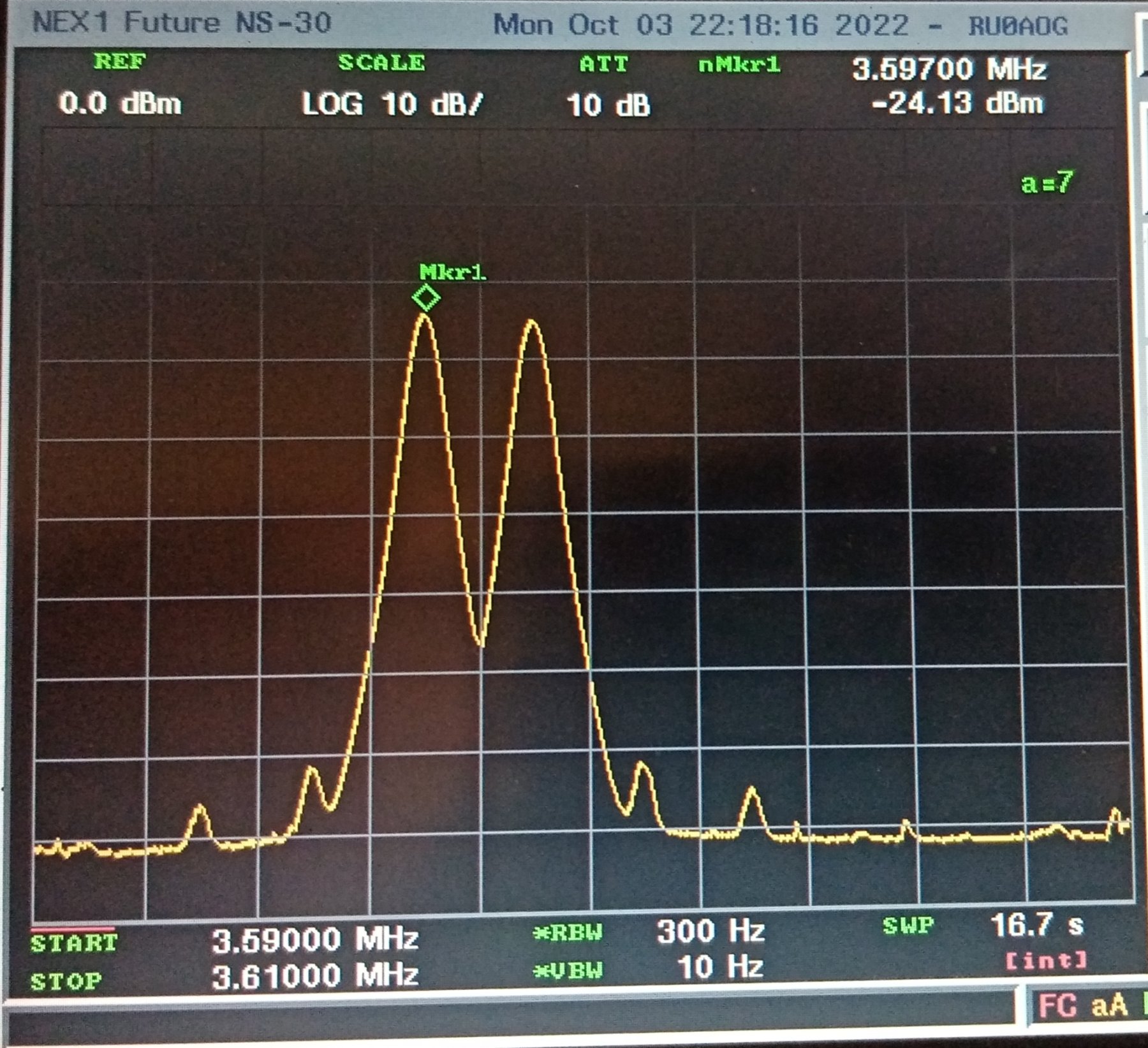

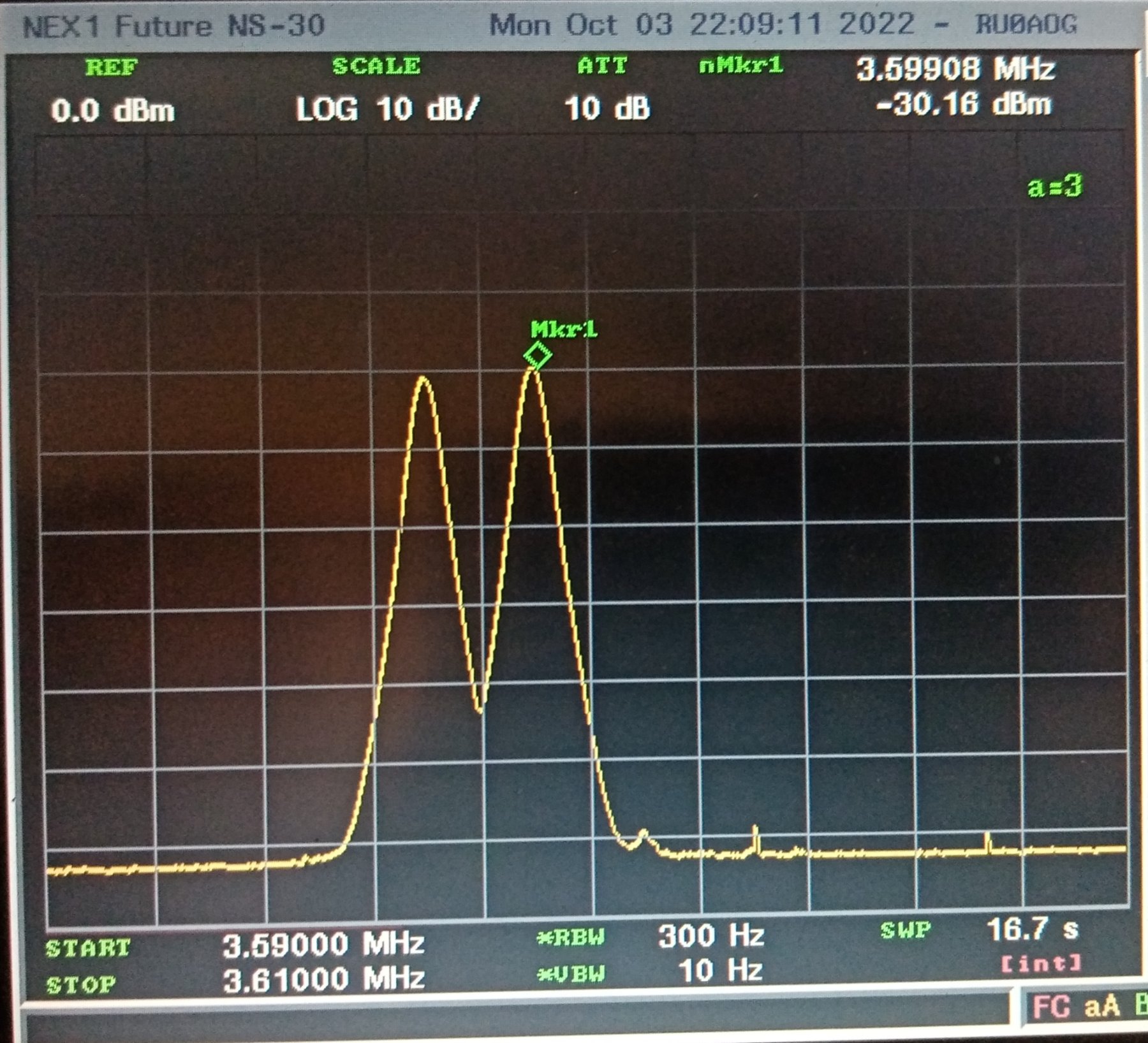

Во

Но уровень маловат. Добавим немного по НЧ

Лучшего мне пока не удалось добиться.
Пускай пока будет так. На малых громкостях с микрофона - получше, при сильных сигналах - похуже.
55...60 дБ - думаю неплохо. Можно таким сигналом усилители проверять

[ru0aog]

Послушал эфир - шкворчит как сковородка. Без антенны почти тишина.
Но вроде получше немного, чем вчера

phpBB [video]

[ru0aog]

- проверил подачей однотонового сигнала (НЧ = 1 кГц). После ЭМФ сформировался DSB-сигнал с чётким пересечением нуля

Смотрю, чушь написал
После ЭМФ не может быть DSB. Подавал двухтоновый сигнал конечно же.
И опорник к тому времени уже был на рабочем скате фильтра = 500 кГц.

[Alex Hoffman]

Послушал эфир - шкворчит как сковородка.

Как по мне, то с шумом эфира, всё в порядке. Он везде такой.
А вот с звуком проблемы. То ли микросхема УНЧ на пиках перегружается, то ли динамик никудышный.
Но это моё, сугубо субъективное мнение, не претендующее на истину.
