Прошивка Binns MOD для ATS-25 и подобных приемников на базе SI473X

[kvadro23]

Open-minded ! Абсолютно верно . Я так думал, в ESP 32 много места и можно было бы использовать в режиме передачи .

[R2AJI]

Вот если бы кто то взялся сделать его на русском да еще и видео

Заказал себе ATS-25 если будет актуально, пока приемник доедет, то сделаю обзор.

[Binns]

R2AJI, больше обзоров лучше. Один уже есть от RA3IAI. Будет еще, замечательно. Тем более прошивка уже будет в общем доступе

[Binns]

Дорогой Binns, будет ли возможность в перспективе отвязать синтезатор SI5351 от SI4732(35), оставив последний на кварце... SI5351 использовать в качестве синтезатора для смесителя ADE-1 или SA612, а SI4732(35) предать статус упч, детектора и.т.д В общем супергетеродин для КСДВ, с выдачей кода для дешифратора управления переключением полосовых фильтров. Значение ПЧ указать в меню ручками. УКВ/ФМ полностью оставить за 4732(35)? Что-то на подобии https://lu7ads.blogspot.com/ , но лучше... В перспективе это позволит уйти за 30... Прихватить 30 - 64 и 108 - ...(предел SI5351). При этом все плюшки SI4732(35) будут радовать.

Вот, как говорится, Вам и карандаш в руки. Рисовать схему )

[Open-minded]

Вот, как говорится, Вам и карандаш в руки. Рисовать схему )

Что-же... попробую... За основу блока управления возьму ESP-32 38Pin. Проанализирую схемы радиоканалов в интернете у которых пч в районе 10-22 (сам предпочту вероятно 21.4 т.к лежит пейджер с таким фильтром). Но схему в обязательном порядке нужно будет проверить опытному схемотехнику, у меня образование не профильное

[IU4ALH]

R2AJI, больше обзоров лучше. Один уже есть от RA3IAI. Будет еще, замечательно. Тем более прошивка уже будет в общем доступе

Dear Bernard ... I have already done so ... and I am still doing it, to advertise your firmware V. 4.1 also on different social channels, facebook, ham groups, etc. etc. (where I posted short videos, photos etc.)
Several people have already asked me how to get both the firmware and the activation code ... I explained something on the line you indicated on this forum, but in the end I told them to be patient and wait for the release firmware and at that point it will be clear to everyone how to get this masterpiece .. !!
Greetings to all of the group from IU4ALH Antonino.

Уважаемый Бернар... Я уже сделал это... и продолжаю это делать, чтобы рекламировать вашу прошивку V. 4.1 также в различных социальных сетях, facebook, любительских группах и т.д. и т.п. (где я разместил короткие видео, фотографии и т.д.)
Несколько человек уже спрашивали меня, как получить и прошивку, и код активации... Я кое-что объяснил в строке, которую вы указали на этом форуме, но в конце я сказал им набраться терпения и дождаться релиза прошивки и на этом точка всем будет понятно как получить этот шедевр..!!
Приветствую всю группу от IU4ALH Антонино.

[RA3IAI]

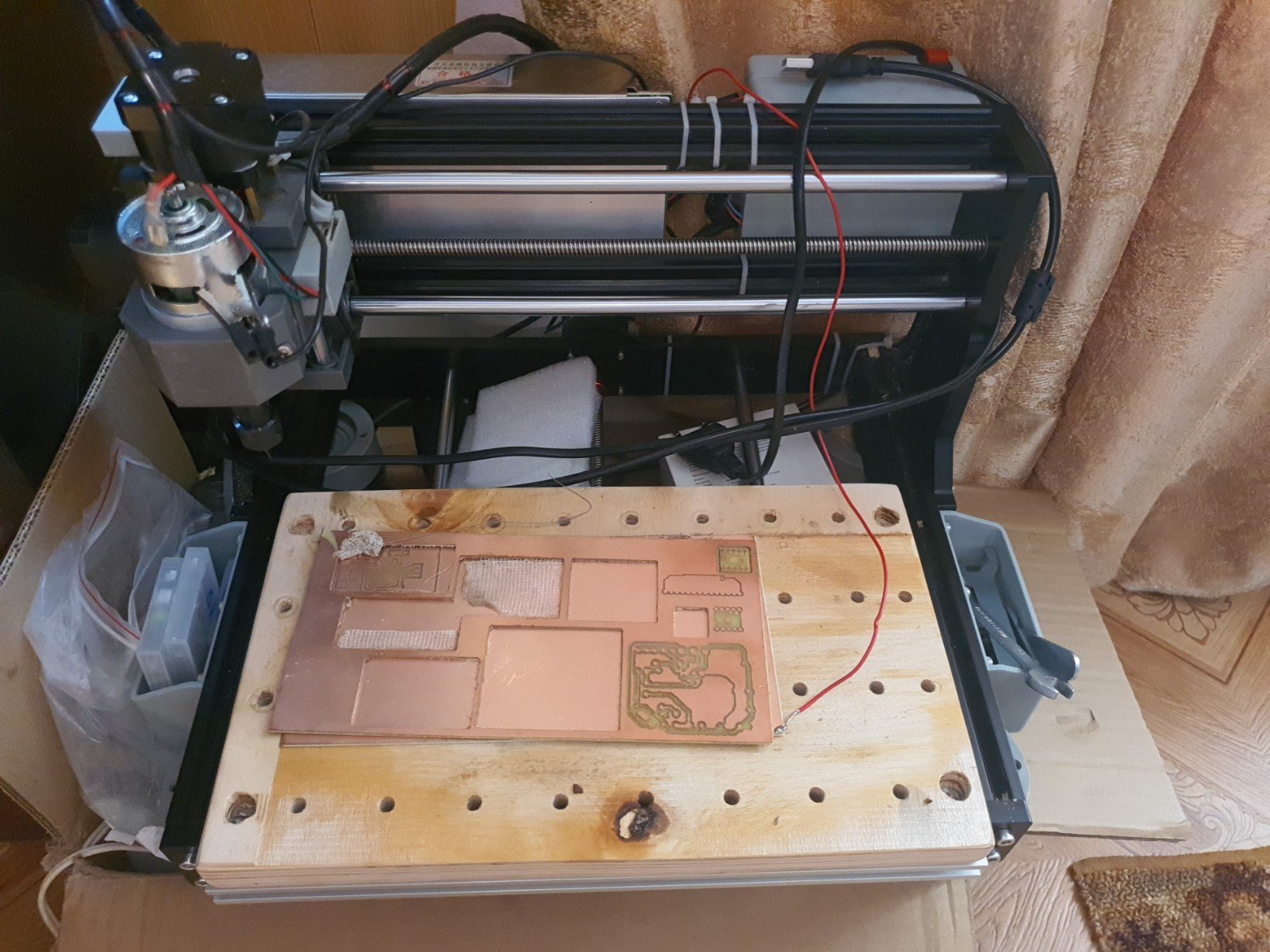

Заказал на али экранчик 4 дюйма, еще одну 4735, есп 32 есть, но на 38 пин на всякий случай тоже заказал, можно будет и с таким позаниматься. Если разберусь с программами, то можно и плату будет резануть на чпу)

[Open-minded]

https://aliexpress.ru/item/1005001621773806.html

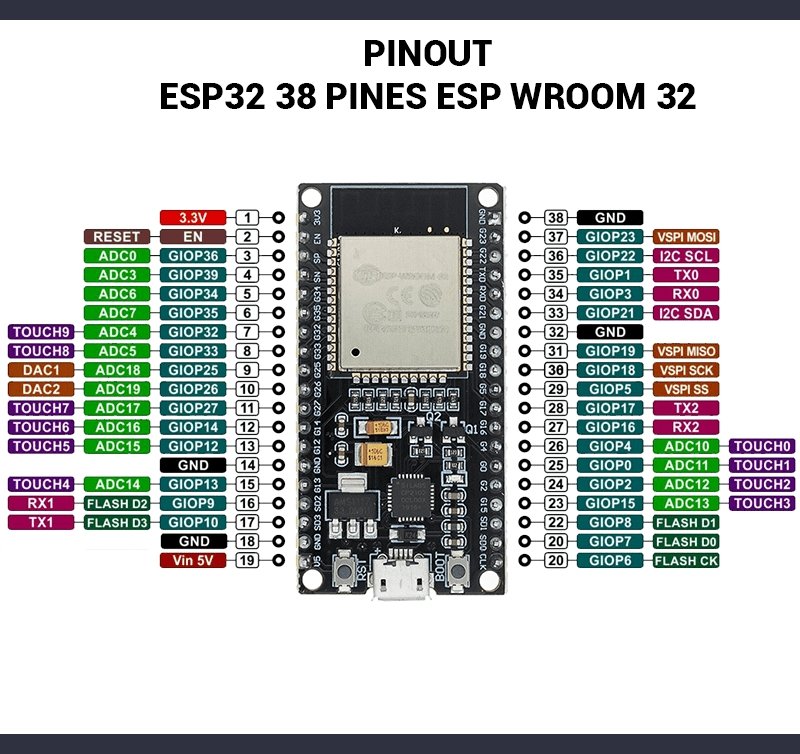

https://www.studiopieters.nl/esp32-pinout/

[Open-minded]

Макрос к Sprint-Layout

ESP32_BOARD.rar

(17.01 КБ) 197 скачиваний

39pin сделан на основе 30pin. проверьте пожалуйста у кого в наличии живая 38ножка.

[Криворукий]

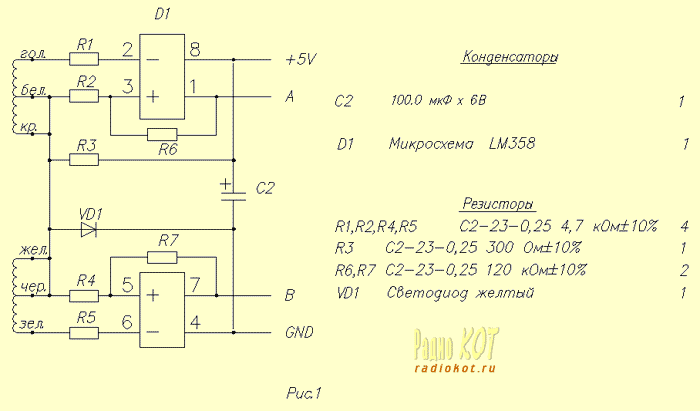

Поиск на просторах интернета привёл к нескольким схемам энкодеров на основе шаговых двигателей и компьютерных мышей (схемы прикрепляю...). Будут ли эти схемы работать с данной конструкцией?

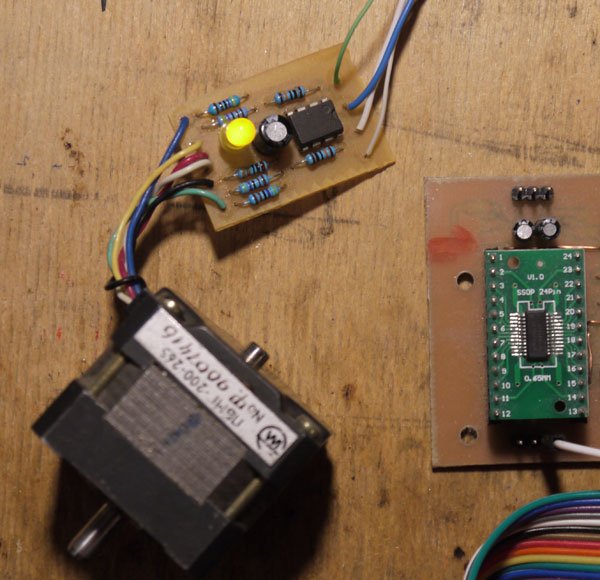

Собирал энкодер на основе шаговика ПБМГ-200-265.
Схему использовал вот эту:

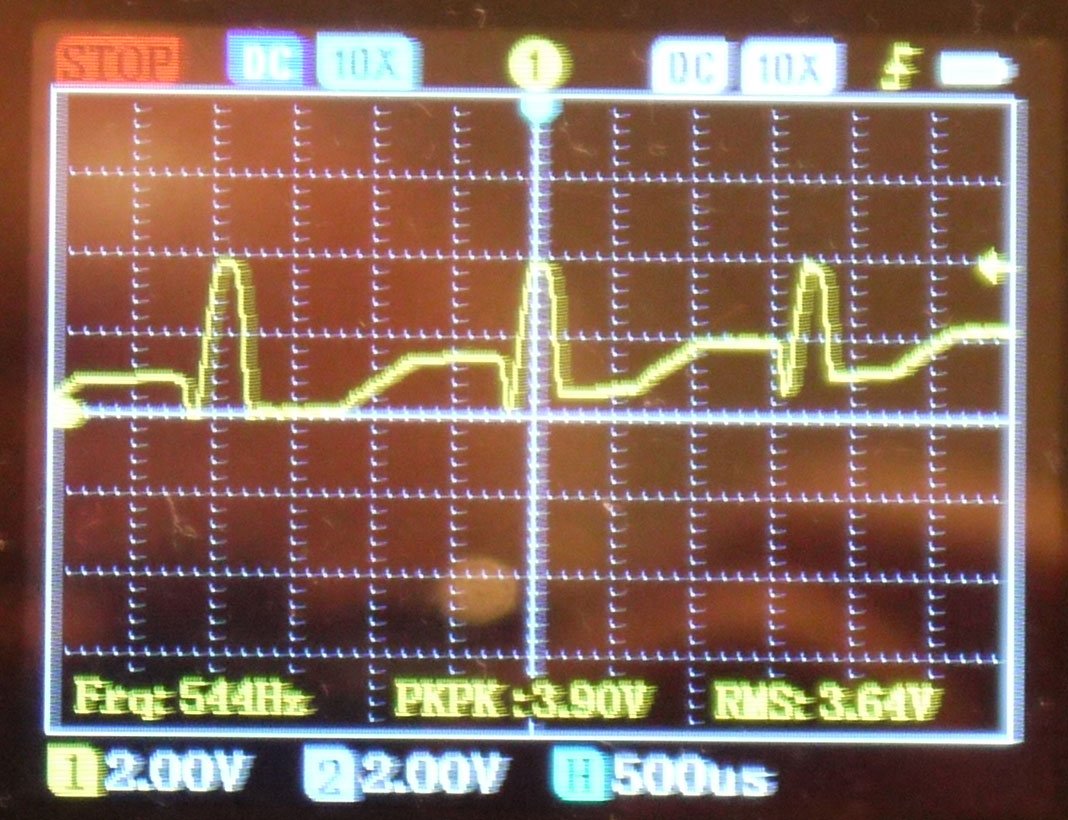

Импульсы есть когда быстро крутишь шток. С приёмником не заработал, разбираться дальше не стал.

проверьте пожалуйста у кого в наличии живая 38ножка.

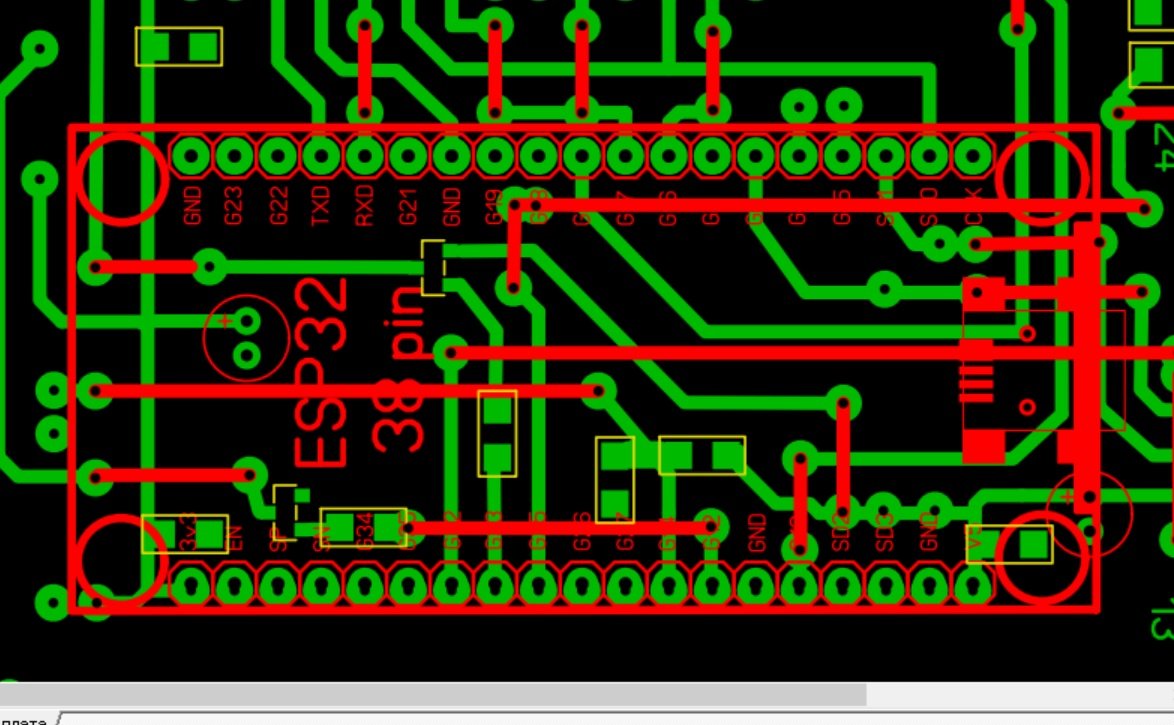

С макросом всё отлично, совместил со своей печаткой, есть расхождение по высоте, но это скорее всего я не точно снял замеры при изготовлении.
