Ступенчатый аттенюатор на реле по Скрыпнику

[ru0aog]

Продолжаем.

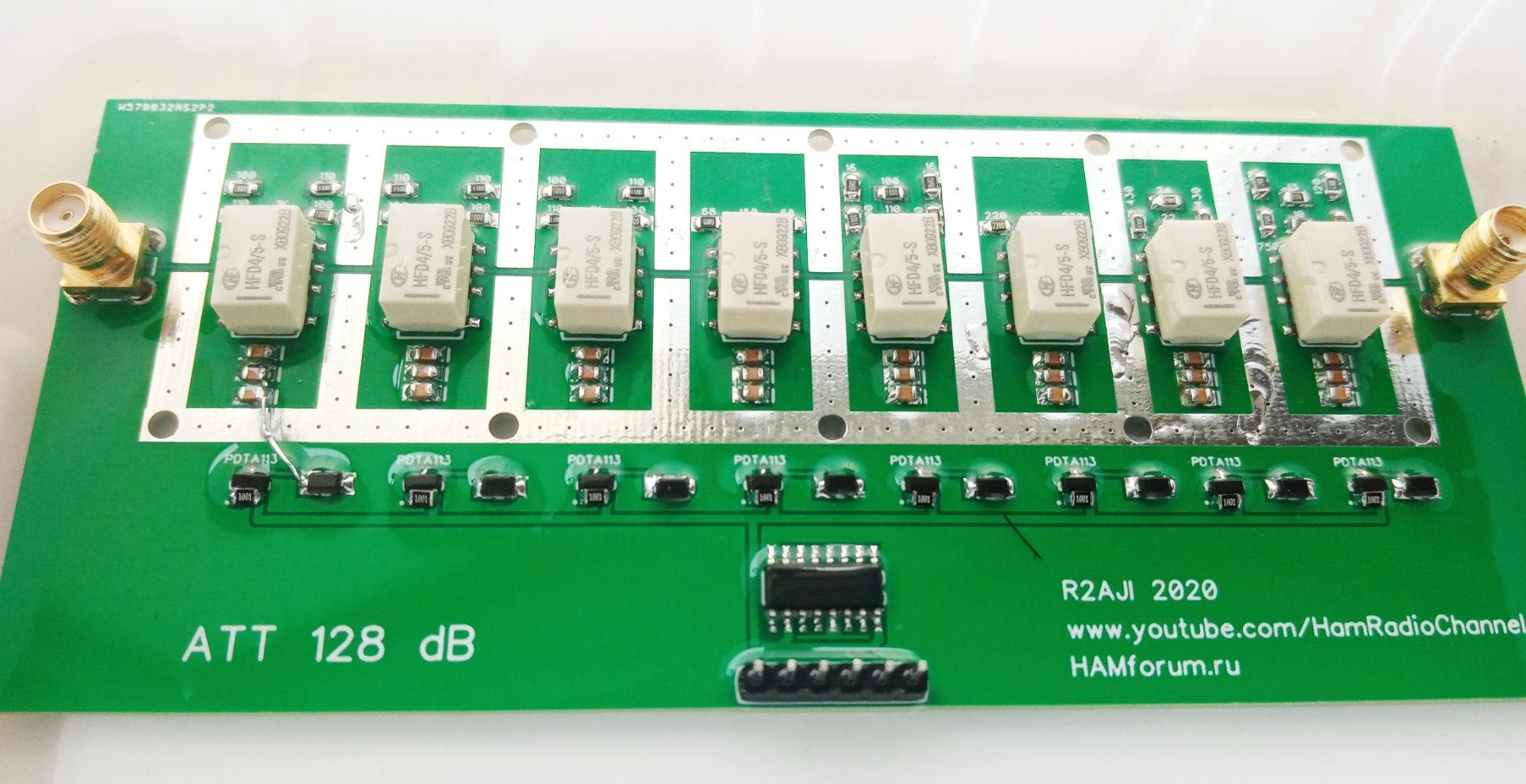

Приехали микросхемы, впаял.
Нашёл транзисторы S8550, впаял с резисторами 1 кОм.
Помыл плату от лишней пасты.

С обратной стороны тоже напаял резисторы

Переписал программу

ATT03.rar

(2.04 КБ) 1145 скачиваний

Пробуем.
Частота 10 МГц.
Генератор примерно на 0 дБм.
-6 дБ:

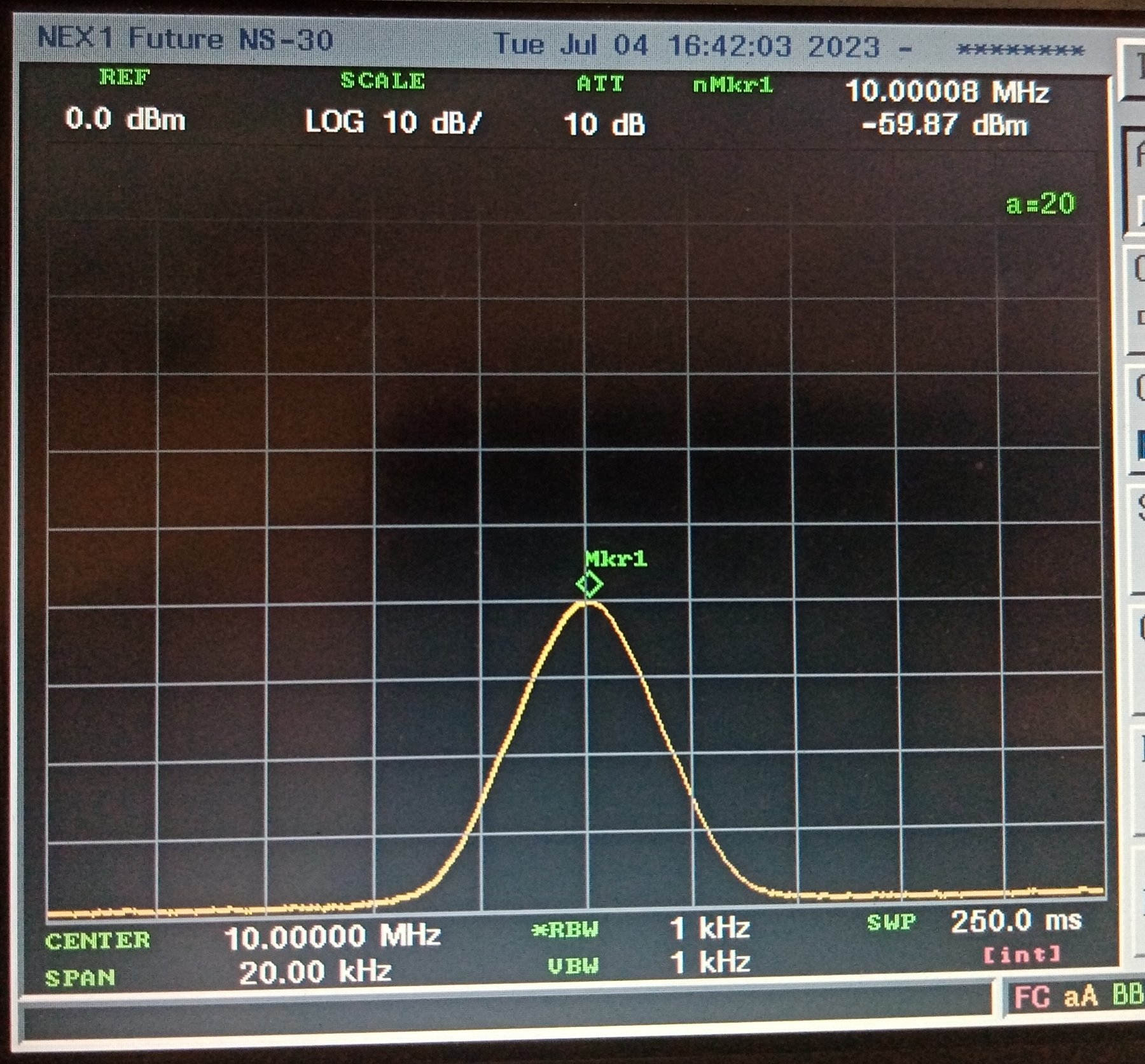

-60 дБ:

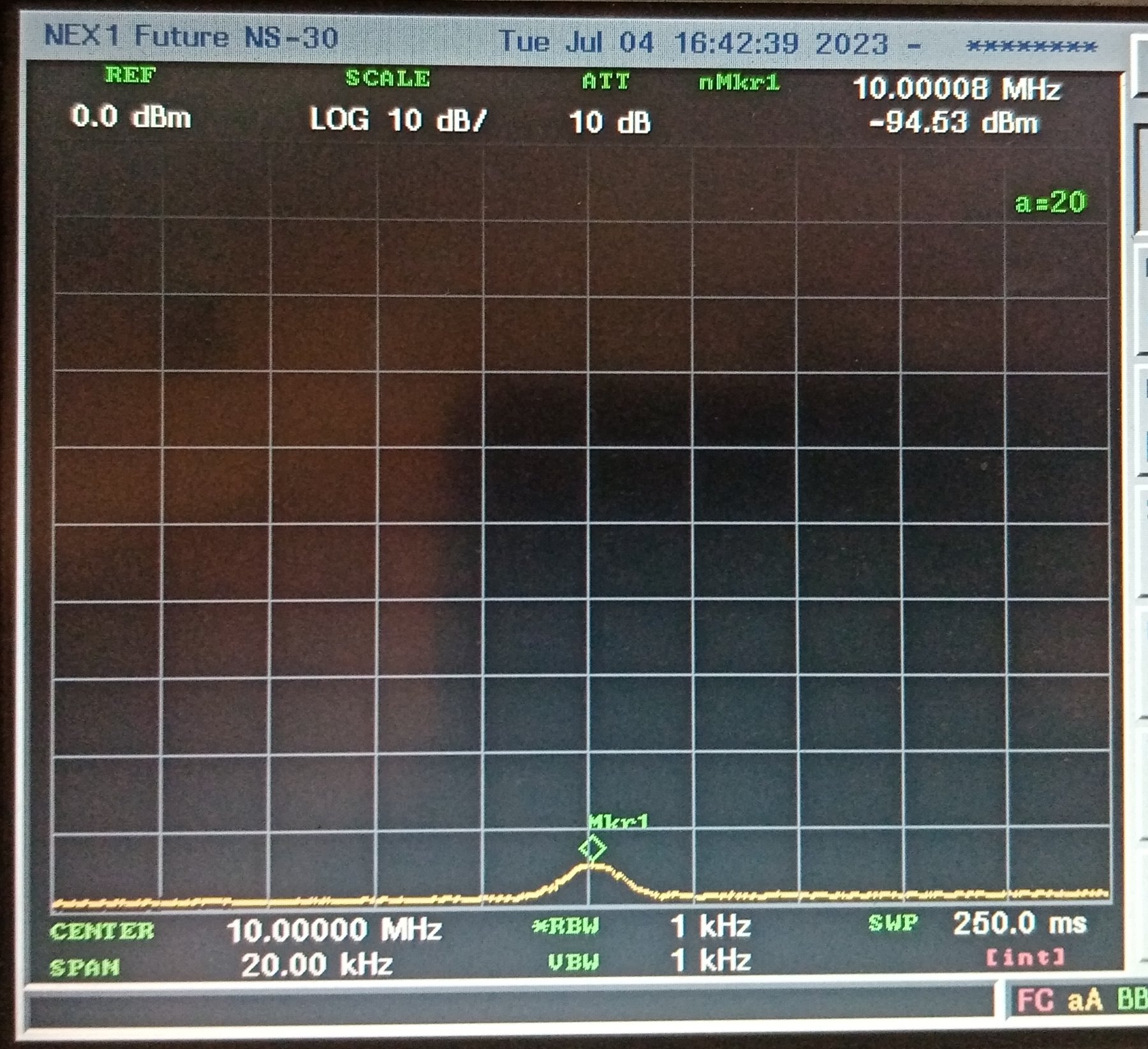

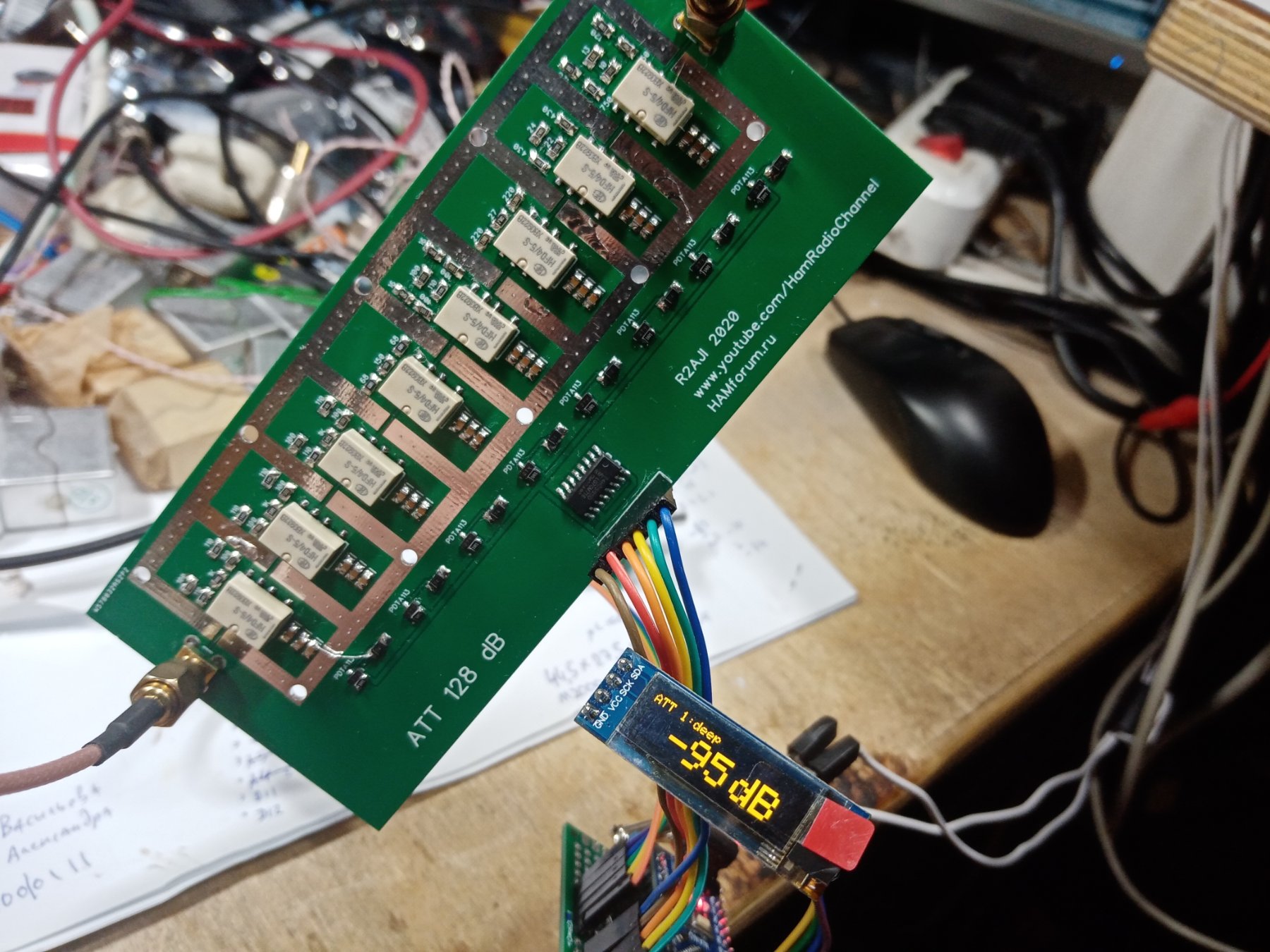

-95 дБ:

Всё, дальше анализатор не видит.

[ru0aog]

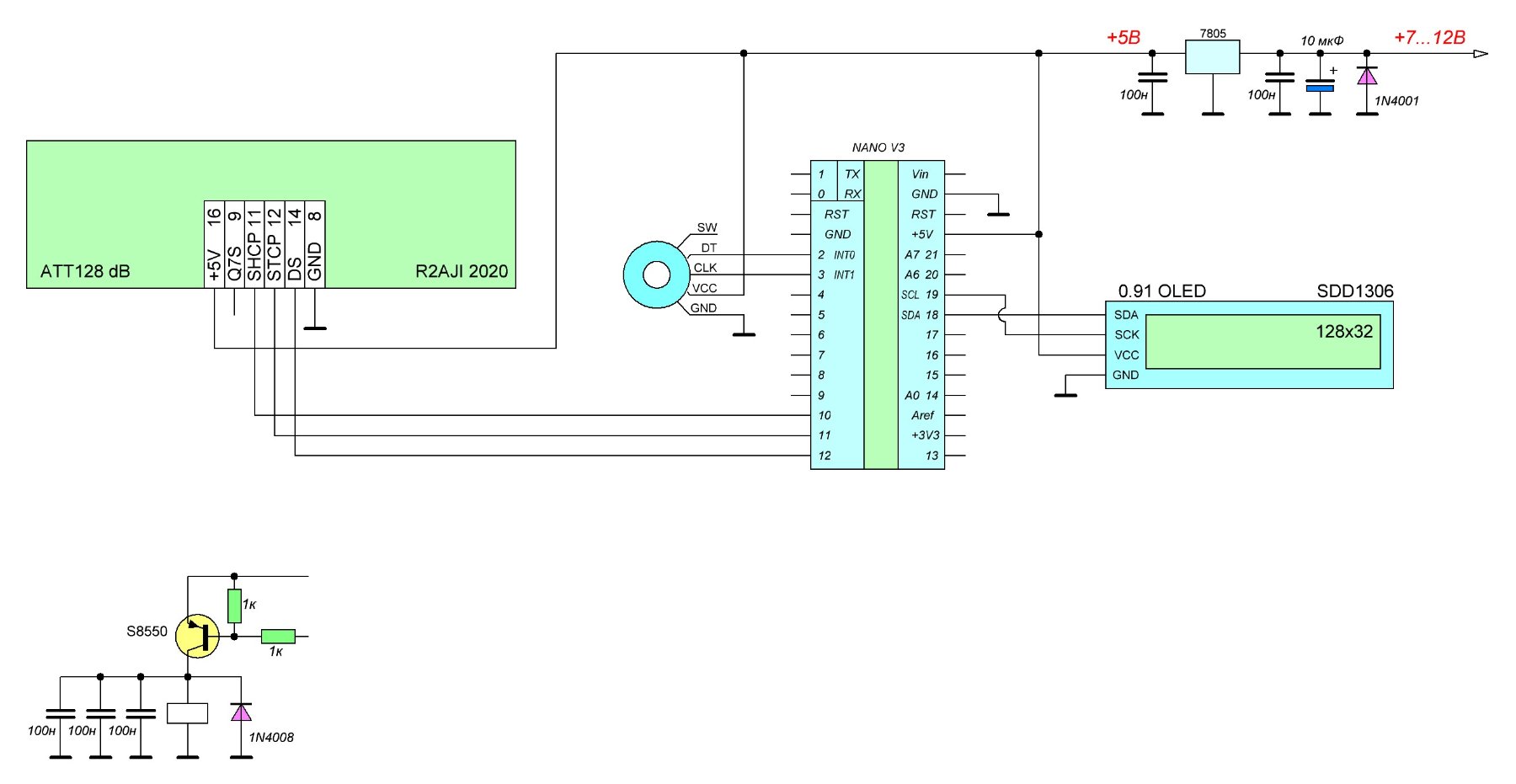

Соединил вот так:

ATT03.rar

(483.72 КБ) 1141 скачивание

Пока крутил валкодер, подумал - надо бы сделать задержку включения реле. А то крутанёшь ручку и реле трещат т-рррр! Пытаются успеть мгновенно переключиться.
Так ступенька 1 дБ очень быстро кончится...

[ru0aog]

ссылки на али:

- экранчики жёлтые
https://aliexpress.ru/item/32850288143.html
- энкодер KY-040
https://aliexpress.ru/item/1005004347666137.html
- Nano V3.0 ATmega328P
https://aliexpress.ru/item/32418709242.html
- реле HFD4-5-S--Patch 5V
https://aliexpress.ru/item/4000183332835.html
- микросхемы регистра SN74HC595D
https://aliexpress.ru/item/1005001926500857.html
- угловые SMA-разъёмы C-01-Female-13.5mm (пожадничал, не поставил)
https://aliexpress.ru/item/1005003111633409.html
- SMD 0805 конденсаторы 100 нФ
https://aliexpress.ru/item/1005003092227596.html
- набор SMD транзисторов
https://aliexpress.ru/item/2012774411.html
- SMD 0805 диоды
https://aliexpress.ru/item/32849879904.html
- набор SMD 0805 резисторов
https://aliexpress.ru/item/1005002762720838.html

[ru0aog]

Доброго дня всем!
Надоело, что все эти потроха валяются в виде непонятно чего. Надо делать корпус
Предварительно уже прикинул - питание от двух элементов LiIon, чтобы не хапать помех и не тянуть лишних шнуров.

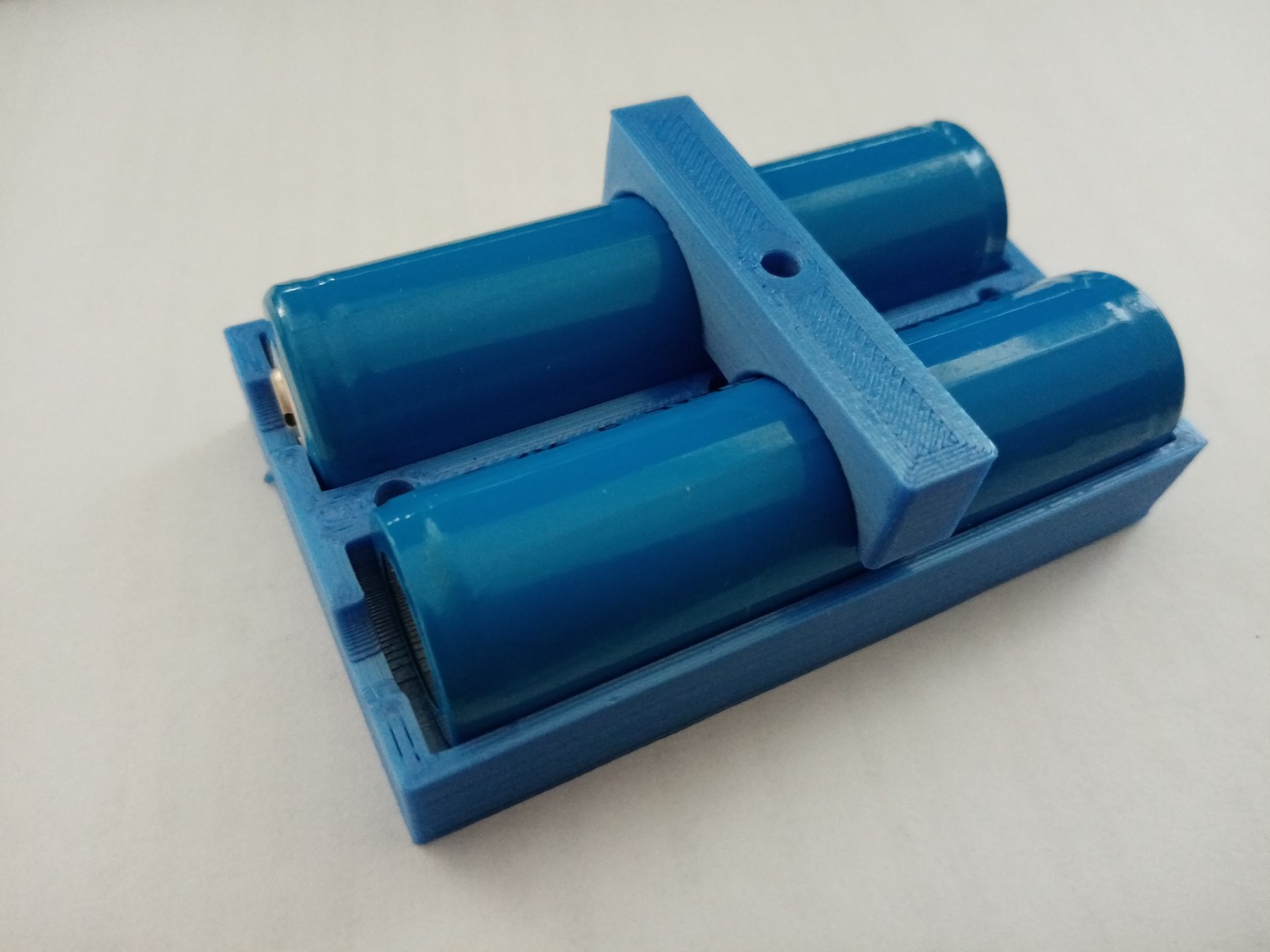

Под элементы распечатал держатель.
.

.

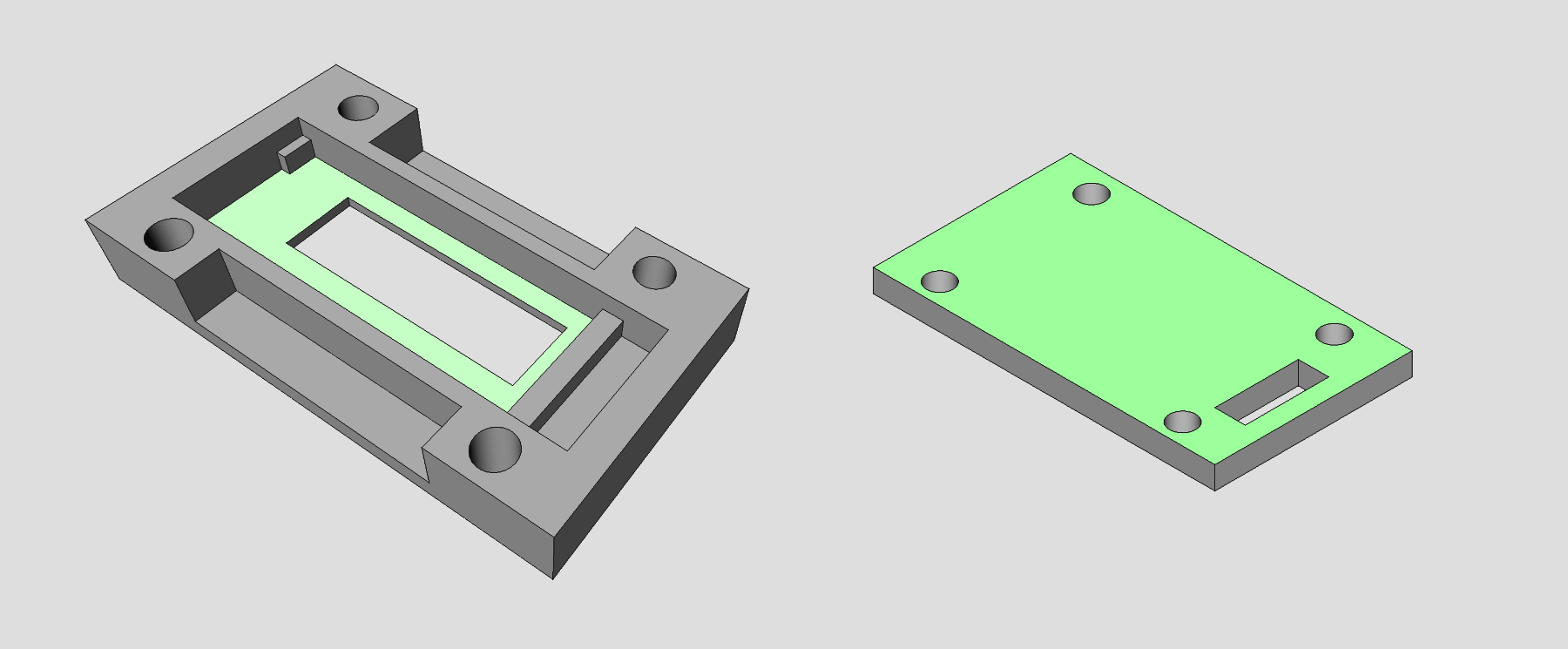

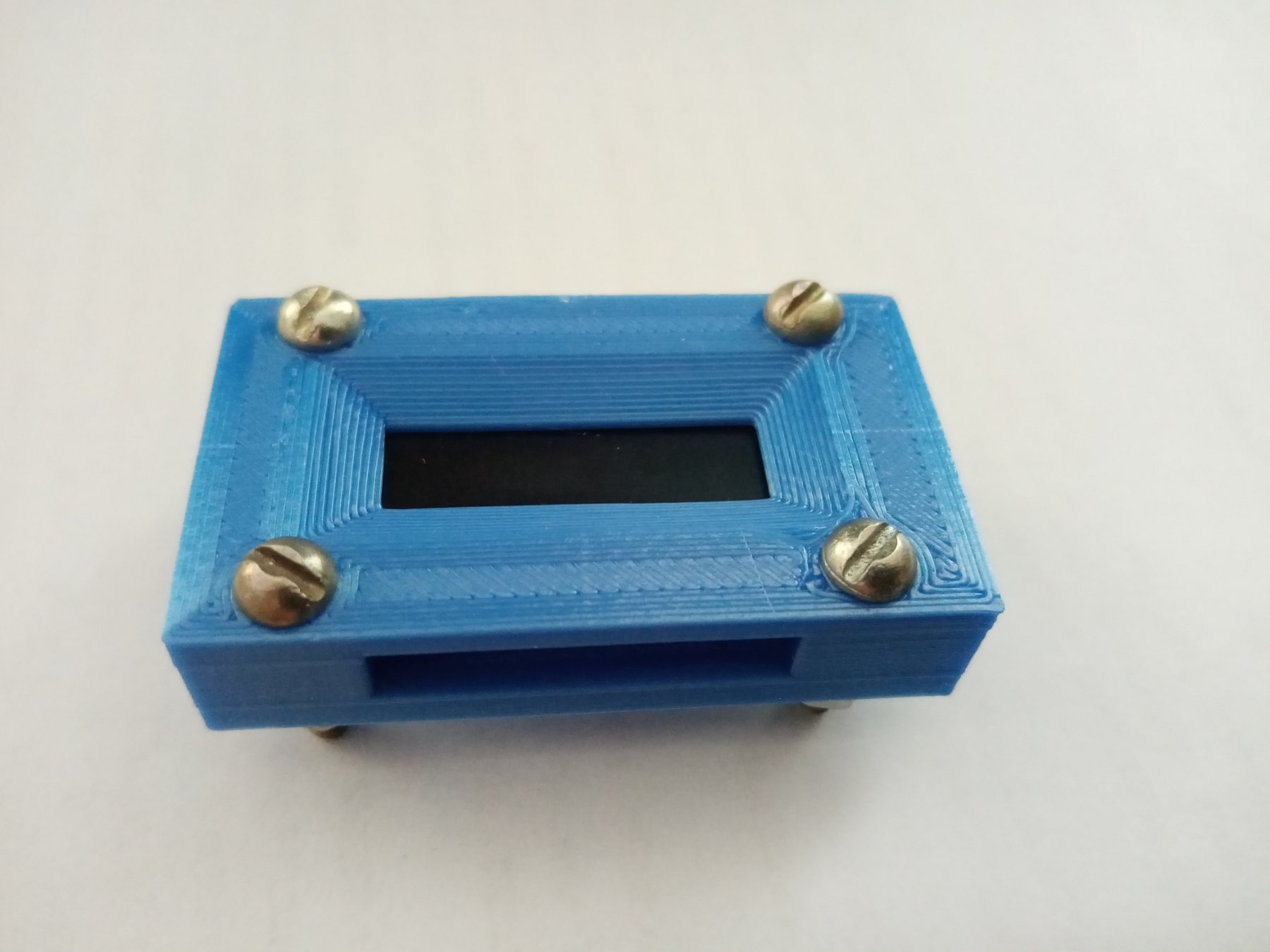

Экранчик тоже надо как-то защитить.
Проверил совместимость размеров на вот таком блоке
.

.
дошло дело до самого корпуса.

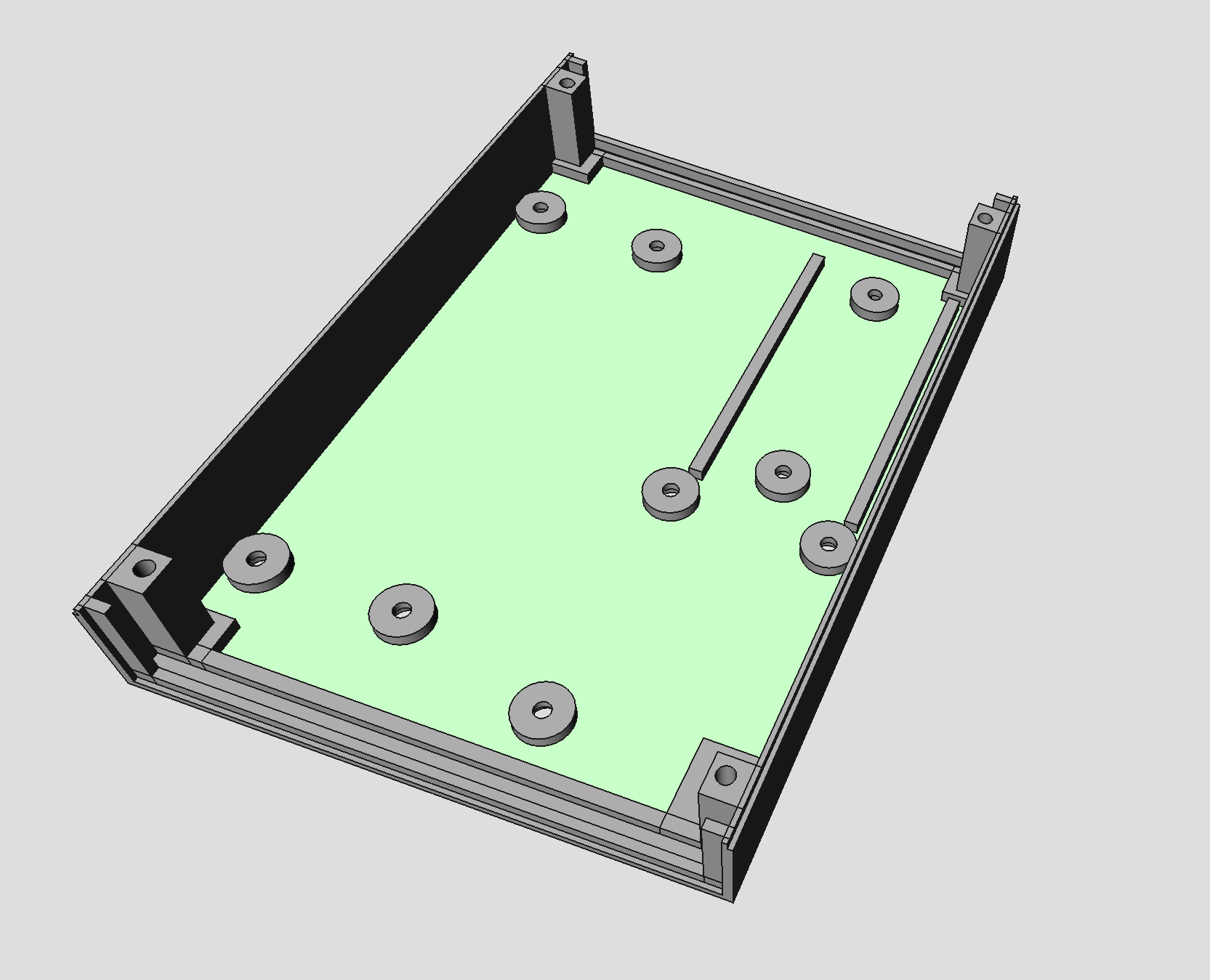

Нарисовал нижнюю часть

.
Но с печатью возникли проблемы.
Размер довольно большой 120х175 мм.
И во время печати то ли филамент не прилип к столу, то ли уголок какой повело и он поднялся...
в общем, заготовка сдвинулась с места и потом её таскало по всему столу
.

.
Полное время печати - 8 часов. Я проверил через 2 или 3 часа. Напечаталось 1.4 мм по толщине. Естественно остановил.
Что делать? Как быть?

Вот моделька нижней части корпуса

ATT_01_1.rar

(900.12 КБ) 1138 скачиваний

.

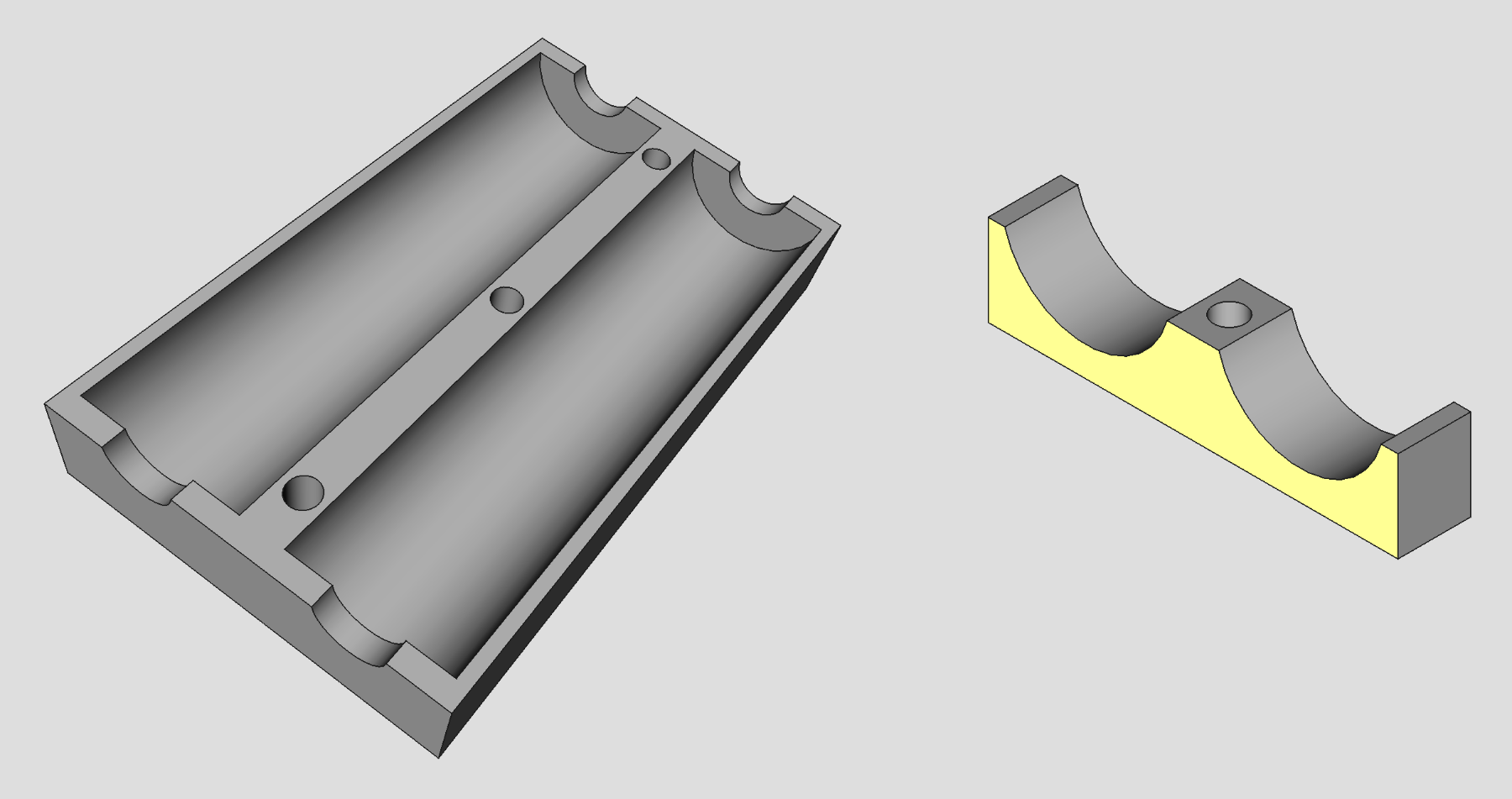

Моделька держателя Li-Ion

Li_Ion.rar

(124.31 КБ) 1112 скачиваний

[ru0aog]

Держатель OLED экранчика

OLED.rar

(312.13 КБ) 1118 скачиваний

[Oleg]

Полное время печати - 8 часов. Я проверил через 2 или 3 часа. Напечаталось 1.4 мм по толщине. Естественно остановил.
Что делать? Как быть?

Станислав, у Вас пластик ABS?

Если ABS, тогда
1. Температура стола должна быть 90-100 градусов
2. Желательно что-то использовать для улучшения адгезии. У меня на столике принтера используется стекло, я брызгаю на него лак для волос "Прелесть" с фиксацией 6 (именно 6, другие варианты почти не дают нормальной адгезии). Но мне проще, так как это стекло я легко снимаю и мою. Можно еще добавить на первом слое "Brim" пошире, но это помогает не очень сильно.
3. Для печати деталей больших размеров из ABS обязательна закрытая камера. Мелочь можно печатать и так, но из-за очень большой усадки ABS пластика при остывании крупные детали "корежит" (отрыв углов от стола, разрыв слоев и т.д.). То есть лучше, если нет резкого остывания пластика при печати.
4. Если нет закрытой камеры, то можно попробовать указать слайсеру печатать стенку вблизи детали (на всю высоту детали).

[Oleg]

Прошу прощения, не заглянул в соседнюю тему

У Вас ведь пластик PLA. С ним и проблем-то нет.
Намажьте стол клеящим карандашом, как уже советовали. Можно немного повысит температуру стола.
Ну а если брызнуть лаком, как я предлагал, то держаться будет намертво. Хотя для PLA мне карандаша хватало.

[Vlad1953]

Для равномерного нагрева стола по всей поверхности у китайцев есть самоклеящийся поролон (или как там он называется) с алюминиевой фольгой. Его наклеивают снизу стола и тогда температура стола по окончании печати уменьшается постепенно и не так влияет на пластик. Ну и температура распределяется по столу намного более равномерно.

[SNRC]

Доброго дня. Платы аттенюаторов ненужной,не у кого не завалялось?

[chainik-4]

Пока крутил валкодер...

Если не лень поработать с прошивкой, введите шаг ослабления. Можно 5 значений шагов, соответствующих ослаблениям звеньев 32 дб, 16 дб, 8 дб, 4 дб, 2 дб , 1 дб. Тогда будет возможность переключать реле по одному. Для входа в режим изменения шага можно использовать кнопку энкодера. Изменять шаг вращением энкодера. Для выхода из режима изменения шага в режим установки ослабления тоже использовать кнопку энкодера.
