Трансивер прямого преобразования В.Т. Полякова

[Ivan_Ivanov]

Всем спасибо!
Ivan_Ivanov уже подсказал, при приёме 25мА, а на передачу около 45-50мА.
Ivan_Ivanov я понимаю вашу обеспокоенность по поводу высоких напряжений, но именно из-за германия и ламп этот трансивер сейчас и повторяют.

Если так важен именно германий, то УМ можно выполнить и на германиевом транзисторе.
В любом случае, повторить оригинальную схему 1 к 1 не получится, начиная хотя бы с перевода со 160 метров на 80.
Например у меня, ГПД сделан на варикапе с перестройкой резистором.
ФНЧ переделан на магнитную головку по схеме Сергея Эдуардовича.
Введено реле "приём-передача". Переделан каскад входного УВЧ.
Добавлена цифровая шкала.
Так что, перевод УМ с лампы на транзистор, не такая уж и большая потеря.
Зато появляется возможность питать трансивер от одного простого и безопасного источника постоянного напряжения, а в случае необходимости запитать аппарат в поле от аккумулятора.
Но в любом случае, это лишь моё видение, которое я никому не навязываю.
Извиняюсь за много буквов.

[R4YAE]

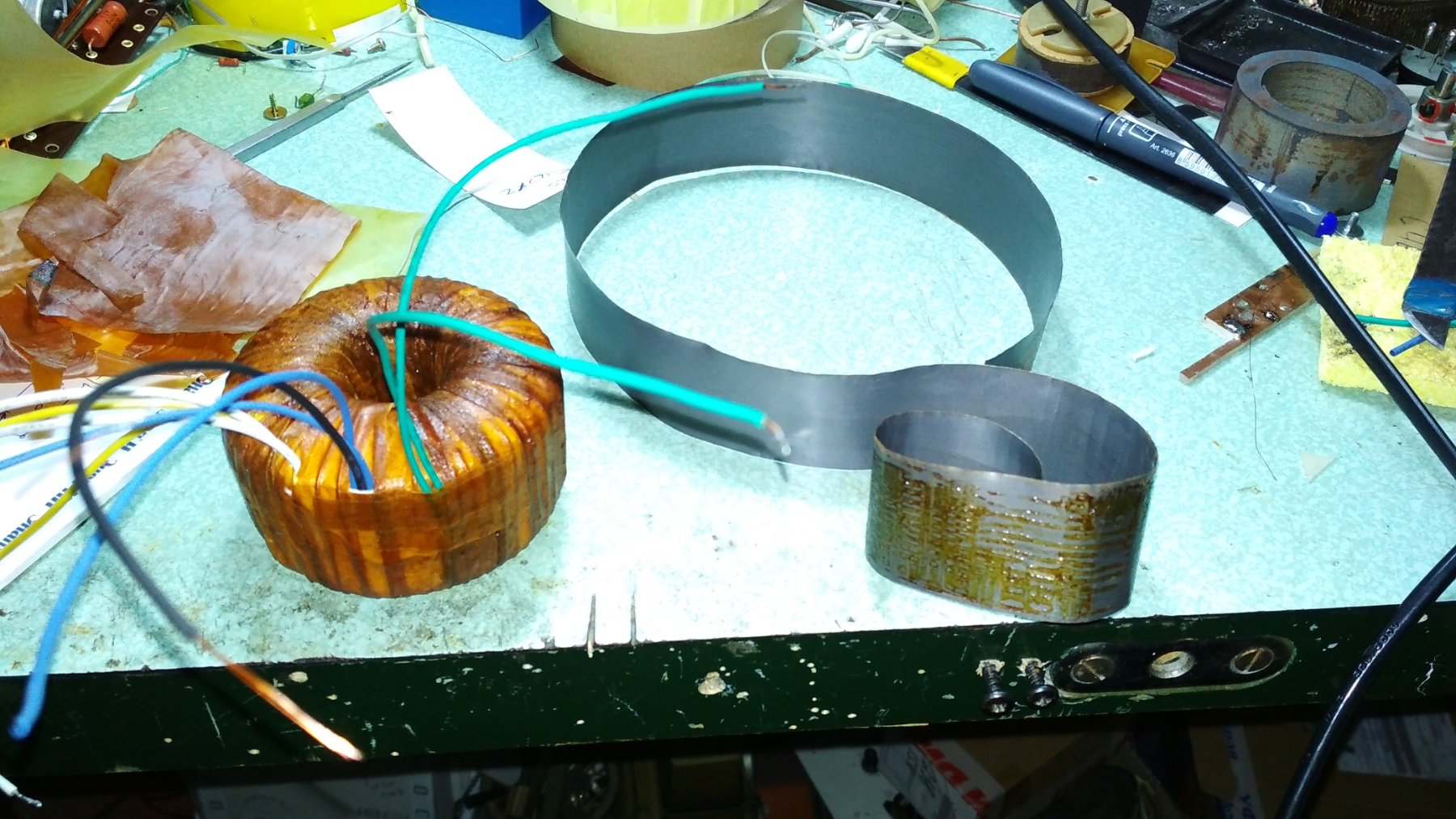

Наконец-то закончил с трансформатором. Известно, что трансформатор на тороидальном сердечнике имеет минимальное рассеивание магнитного поля, особенно если обмотки намотаны равномерно по сердечнику, но экранировки много не бывает. Отрезал от тора немного ленты и обмотал ей готовый трансформатор в три слоя.

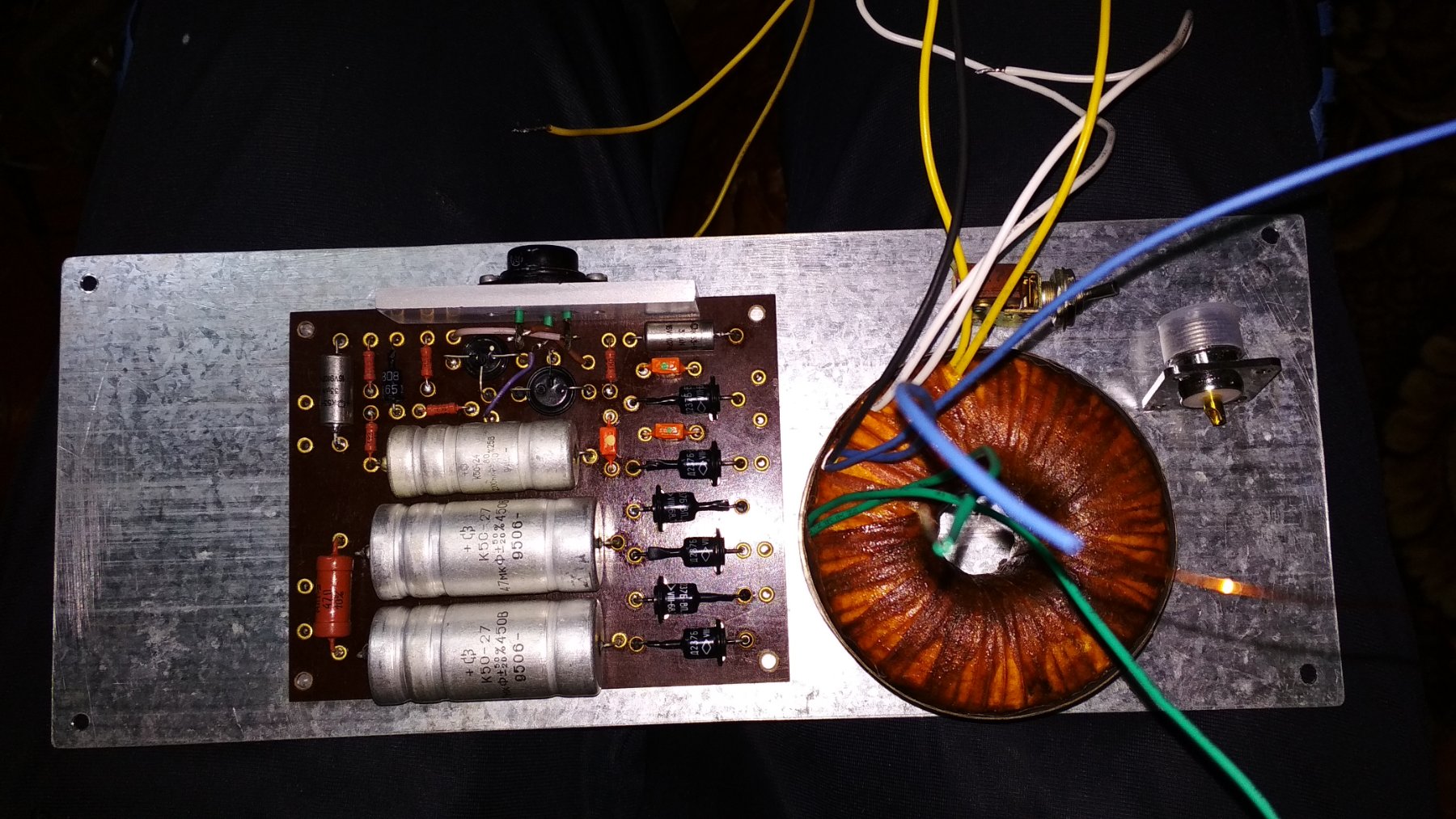

Расположил всё на задней панели из толстой оцинковки - ещё один магнитный экран. Нужно ещё добавить небольшую платку с сетевым фильтром

Запах лакоткани с канифолью - это нечто

[R4YAE]

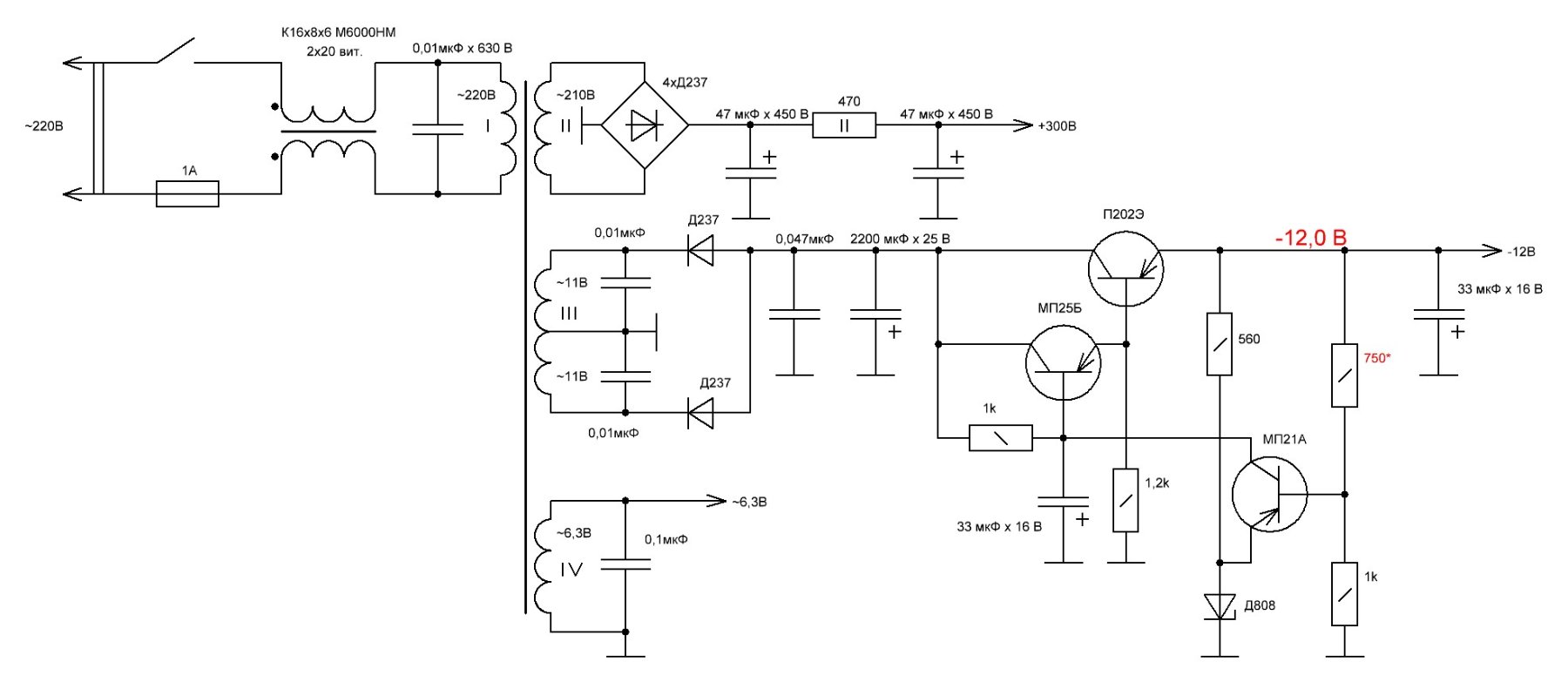

Сегодня воочию наблюдал влияние тока утечки конденсатора на параметры устройства. В блоке питания трансивера, в цепи фильтра выпрямителя +300В есть два конденсатора 47мкФ*450В, разделённых резистором 470 Ом.

Так вот, напряжение на выходе после включение заметно меньше расчётного. В течение нескольких десятков секунд оно медленно поднимается до необходимого. Перепроверил всё и выяснил, что у конденсаторов ток утечки несколько больше, чем у современных импортных. "Транзистор-тестер" показывает потери 1,8-2%.
Подключил нагрузку. При токе 40мА напряжение так же медленно поднимается с 210 до 280 вольт. С современными конденсаторами такого нет Вот думаю, плюнуть на проблему и оставить всё как есть и мириться с просадками анодного напряжения при работе на передачу, или портить внешний вид платы БП современным конденсатором...

[R9OFG]

Вот думаю, плюнуть на проблему и оставить всё как есть и мириться с просадками анодного напряжения при работе на передачу, или портить внешний вид платы БП современным конденсатором...

Использовать опыт китайских коллег - в корпус советского конденсатора поставить современный!!!

[R4YAE]

в корпус советского конденсатора поставить современный

Думал об этом. К50-27 не так-то просто разобрать. 95-го года, не паянные, а оказались не годны к использованию.

[Ivan_Ivanov]

Думал об этом. К50-27 не так-то просто разобрать. 95-го года, не паянные, а оказались не годны к использованию.

Лучше оставить, как есть. Это будет ближе к оригиналу.
В те годы, радиолюбители такими мелочами не запаривались.
Тогда главное было, чтобы конденсаторы вообще имелись в наличии.

[Alex 11]

Сегодня воочию наблюдал влияние тока утечки конденсатора на параметры устройства.

Конденсаторы необходимо отформовать, особенно если они долго лежали без дела. Обычно это делается в несколько этапов, постепенно повышая напряжение до рабочего. Поскольку они уже включались и без последствий (бывает даже греются и стреляют), то можно просто оставить их включенными на несколько часов и и все параметры придут в норму. по первах, все таки, проконтролировать их температуру не будет лишним.

[R4YAE]

Заменил конденсаторы, сейчас с питанием всё в порядке. Но наблюдаются непонятки с передачей. Стоит нажать на тангенту, как возникает писк акустической обратной связи между динамиком и микрофоном, хотя вход УНЧ в режиме ТХ отключается от ФНЧ. Сделал отдельную коммутацию питания предварительного усилителя низкой частоты, чтоб работал только при приёме, но проблема не исчезла. На выходе трансивера ВЧ сигнала нет
Ещё одна проблема. Простота конструкции компенсируется сложностью наладки((

[Ivan_Ivanov]

Конденсаторы необходимо отформовать, особенно если они долго лежали без дела.

Хоть формуй, хоть не формуй ...
Всем советским деталям, позже примерно 1988 года выпуска, место на свалке.

[Ivan_Ivanov]

Заменил конденсаторы, сейчас с питанием всё в порядке. Но наблюдаются непонятки с передачей. Стоит нажать на тангенту, как возникает писк акустической обратной связи между динамиком и микрофоном, хотя вход УНЧ в режиме ТХ отключается от ФНЧ. Сделал отдельную коммутацию питания предварительного усилителя низкой частоты, чтоб работал только при приёме, но проблема не исчезла. На выходе трансивера ВЧ сигнала нет
Ещё одна проблема. Простота конструкции компенсируется сложностью наладки((

Тут всё по классике. Начните с микрофонника, потом реле, потом фазовращатель и т.д.
Так как смеситель пока ещё не сбалансирован, то ВЧ должно быть в любом случае.
