Простой HAM синтезатор на Si5351

R9OFG · Сообщение **R9OFG** » 07 май 2020, 13:18

АЦП и в дешевых avr один, как раз с поочередным чтением с разных входов долго возился, чтобы не сказывалось на другой функционал. У 1602 еще есть минус - выгорает, дисплей заменить на другой вариант не сложно, что было под рукой с тем и начал! Главное пока весь функционал отработать. По поводу отключения диапазонов, будет такая возможность.

2Qay · Сообщение **2Qay** » 07 май 2020, 16:37

R0AEK, бери камень f407, и не парься))) там и несколько adc, один dac, поддержка fsmc - можно экран подрубить с линией в 16 бит, считай даже водопад вывести можно. А про колличество памяти под программы я молчу.

Ну а если серьезно, по личному мнению, вот как устройство в плане интерфейса сейчас есть, вот так лучше и оставить, экран 16*2 не хватает если, лучше тогда 20*4 поставить, эти экраны требуют мало место под память программ ввиду простоты, у них большие разборчивые знаки. Нужна кириллица или знаки тюркского алфавита (башкирский, татарский, казахский) экраны от мэлт, у самого есть, плохого ничего сказать не могу, на нем собираюсь делать синтезатор как у вас. Хотя не исключаю возможности что будет доп индикация из светодиодов и светодиодных шкал с использованием 74hc595

Криворукий

А мне нравится дисплей 16Х2. Особенно если по I2C подключен, 4 провода всего.
Ну а мало информации, так тут согласен с 2Qay, можно взять 20х4
А что этот НОКИО? Через лупу не увидишь. Его хорошо в каких-нибудь карманных устройствах использовать.
Лучше тогда вот такой дисплей взять: https://aliexpress.ru/item/4000465374302.html

R2AJI · Сообщение **R2AJI** » 07 май 2020, 17:43

Ребят, опять же, это мое личное мнение и никому не хочу навязываться, но тем не менее.
Все эти 16х2, 20х4, 12864 и иже с ними малость устарели. Они реально огромны и прожорливы. Если от нокии маленький, можно поставить такой же как и в Ёжик S2, он чуть больше. А самое главное, можно нарисовать цыфери любого, в разумных пределах, размера и не быть ограниченным именно знакоместами. Однако, с другой стороны, для оптимизации кода, двухстрочники лучше не придумаешь.
Это я так лелею мечту экономичного синтезатора, для портативного радива

Криворукий

R2AJI писал(а): ↑
07 май 2020, 17:43
Если от нокии маленький, можно поставить такой же как и в Ёжик S2, он чуть больше.

Хорошо если они взаимозаменяемы. А так, если будут варианты ПО под разные дисплеи, то нужен понятный файл конфигурации, чтобы можно было выбрать тип дисплея, вкл/выкл s-метра, выбор диапазона и т.д. А это уже серьёзный проект и вряд ли R0AEK его будет делать.

Vладимир

самый дерьмовый дисплей, из тех что я видел, это в ёжике v2 , его даже под углом 20 градусов не видно .
трансивер с этим дисплеем стоящий в центре стола, сидя на стуле не прочитаешь ,если только трансивер на подставку или под углом ставить.

R2AJI · Сообщение **R2AJI** » 16 май 2020, 18:28

Vладимир, странно, сейчас посмотрел видео, с ежиком, там все норм.

R9OFG · Сообщение **R9OFG** » 18 июн 2020, 15:11

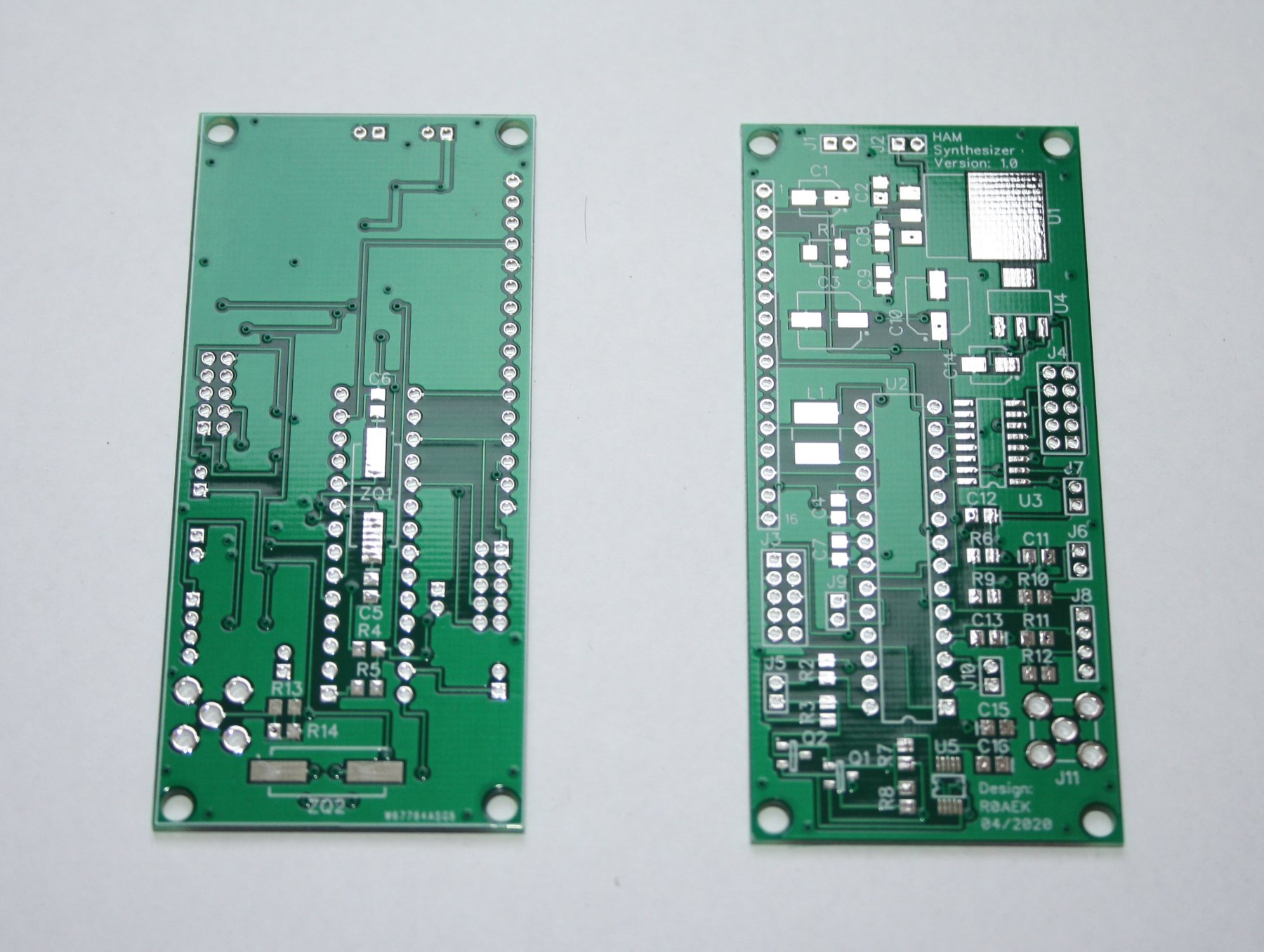

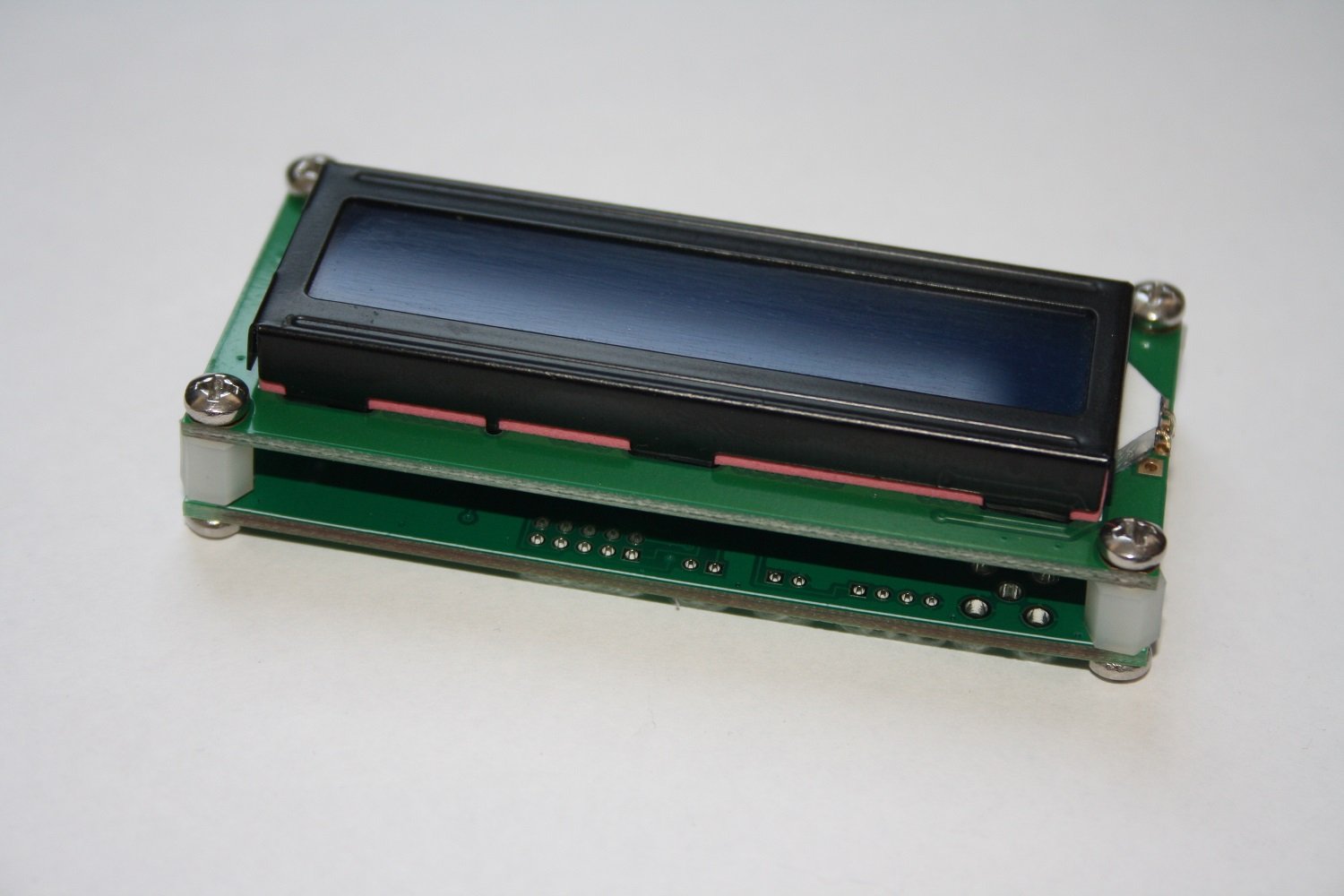

Получил пробные платки на синтезатор, с размером почти угадал, почти потому, что разные платки 1602 имеют свою погрешность, на первом все четко, на втором впритык, надо немного увеличить размер крепежных отверстий, а выглядит все так

Будем неспешно собирать, быстро не обещаю, лето все же

Vладимир

вопрос не много не по теме.
а можно ли запрограммировать si_шку чтоб она выдавала все время одну заранее установленную частоту без МК.
делаю простенький аппарат для работы цифрой на одном диапазоне , а найти кварц на нужную частоту не получается.

R9OFG · Сообщение **R9OFG** » 19 июн 2020, 14:42

Vладимир писал(а): ↑
19 июн 2020, 09:02
вопрос не много не по теме.
а можно ли запрограммировать si_шку чтоб она выдавала все время одну заранее установленную частоту без МК.
делаю простенький аппарат для работы цифрой на одном диапазоне , а найти кварц на нужную частоту не получается.

Вопрос интересный, смотрим пункт 6.1 мануала

6.1. Запись пользовательской конфигурации в RAM Чтобы упростить настройку устройства, Silicon Labs выпустила ClockBuilder Pro. Программное обеспечение служит для двух целей: настроить Si5351 с оптимальной конфигурацией на основе требуемых частот и управлять EVB при подключении к главному ПК. Оптимальную конфигурацию можно сохранить из программного обеспечения в текстовых файлах, которые можно использовать в любой системе, которая настраивает устройство через I2C. ClockBuilder Pro можно загрузить с https://www.silabs.com/products/develop ... o-software. После сохранения файла конфигурации устройство можно запрограммировать через I2C, выполнив указанные шаги на рисунке 10

Сам не пробовал, но видимо такая возможность есть, надо покурить мануал, а так мысль интересная.... надо разобраться. Спасибо Vладимир.
