Трансивер STEP2 от US5MSQ

[ul-hant]

вот эту картинку, мне где и как посмотреть? Там в Скопе в настройках что выставить, чтобы начало всё показывать? Вы правильно говорите, я с настройкой радиоаппаратуры ни разу в жизни дела не имел, для меня это тёмный лес, на работе КИПовское оборудование налаживаю, но там не нужны ни генераторы, ни ослики ни частотомеры.

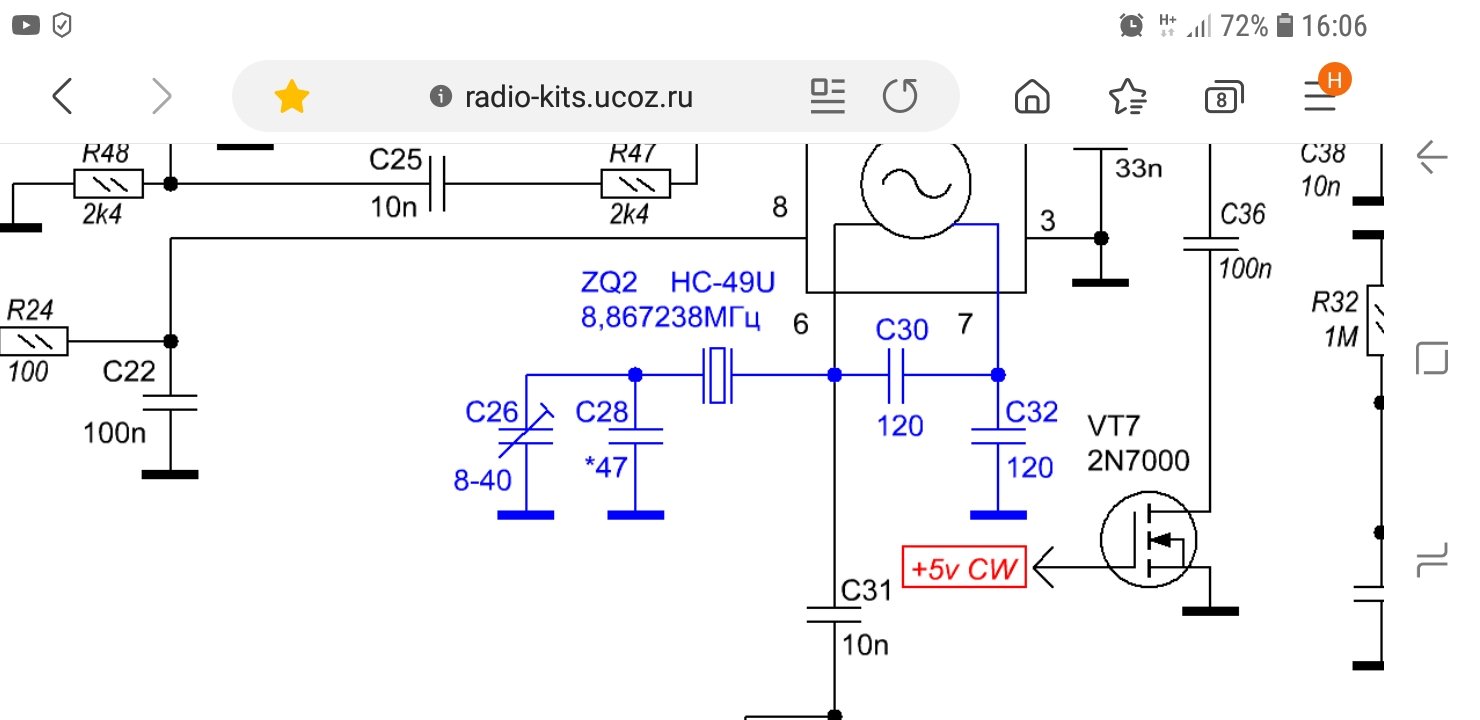

Выделенное синим цветом отключил( поднял С30,С32 и кварц ZQ2 и с синтезатора подал сигнал BFO, в меню синтеза Si CLK поставил 2. Из динамика стал еще сильнее звук и всё. Я вот думаю, может я нечаянно накрутил частоту Si5351, Вячеслав в мануале пишет надо выставить 25000.000, у меня на синтезе кварц на 27кГц, может попробовать выставить 27кГц по нулям. Частотомер взять негде, только скачаный Скопе. Замучаю я вас...

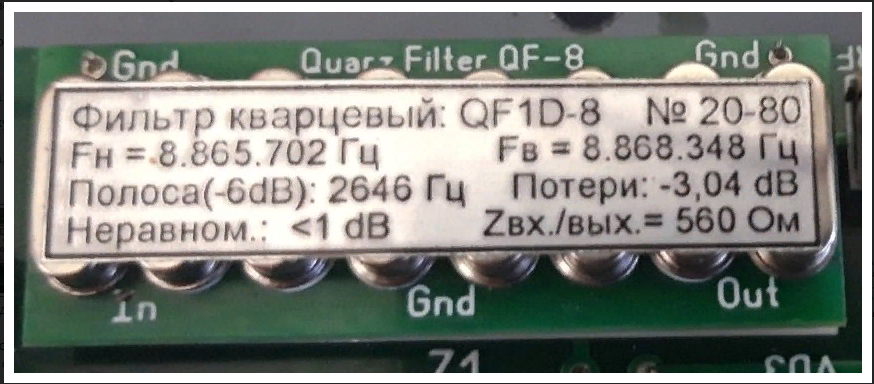

PS. Александр выложил фото моего КФ, кварц опорника завтра выложу. Времени мало заниматься, прохожу дома врачей, надо ехать в Сургут на коронарографию, высокое давление и сердце жмёт постоянно, скорую в неделю по 2-3раза вызываем.

[R9OFG]

ul-hant, я бы лучше вернул настройки синтезатора в исходное состояние, как он к Вам пришел, и вернул бы опорник на плату. Эти наборы подобраны по компонентам и как правило требуют минимальной настройки.

[R9OFG]

вот эту картинку, мне где и как посмотреть?

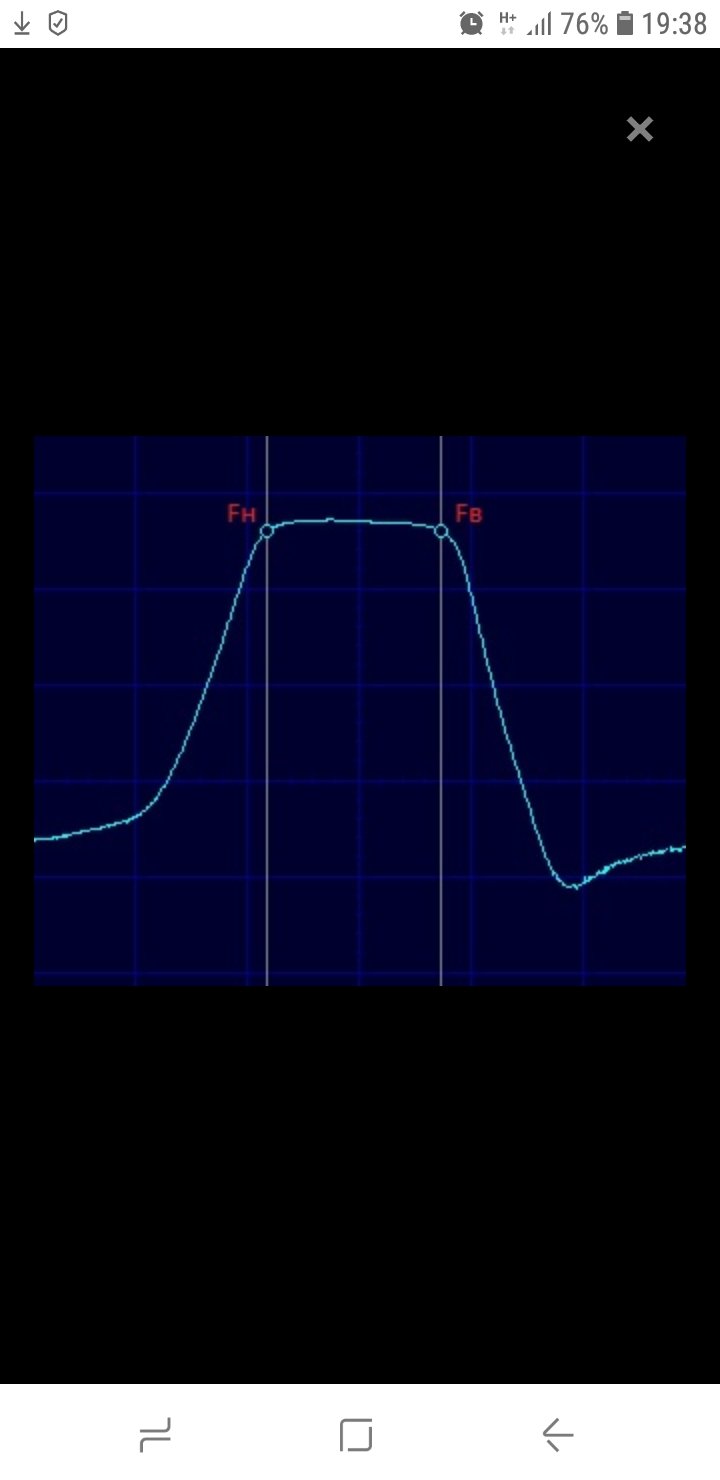

Это картинка с прибора ОСА103, для наглядности приведена.

Терпение, попробуем разобраться во всем....

[ul-hant]

ul-hant, я бы лучше вернул настройки синтезатора в исходное состояние, как он к Вам пришел, и вернул бы опорник на плату. Эти наборы подобраны по компонентам и как правило требуют минимальной настройки.

Да я бы вернул, если бы сохранил исходные данные. Опорник то вернуть на место дело пары минут. Надо в ноги падать к Вячеславу чтобы прислал исходные данные... ругаться будет...

[Alex 1]

я бы лучше вернул настройки синтезатора в исходное состояние, как он к Вам пришел,

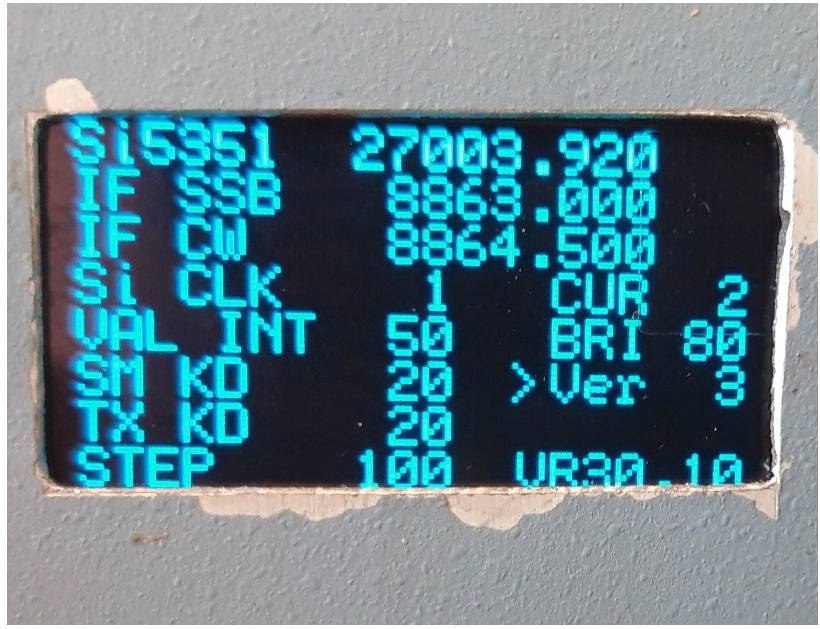

Во его

исходные данные синтезатора, тут видно что ПЧ установлена не верно, разность показания будет в 2 кГц. если он их не менял, то и опора будет далеко! Ему нужно было изменить пункт SSB на 8865500, согласно нижнему скату фильтра.

[Криворукий]

ul-hant, без частотомера настройки синтезатора лучше не трогать. Александр правильно написал, верните всё как было, только пропишите и включите выход BFO. Кварц я бы пока запаивать не стал, подключил бы BFO синтезатора, потому как согласен с Alex_1970, что конденсатором опору можно и не вытянуть.
Вы подключите хотя бы на прямую с выхода УНЧ на звуковую карту и по этой картинке
viewtopic.php?p=5256#p5256 сделайте настройки и покажите что получилось.

Теперь вопрос к участникам. Почему опору -200Гц по уровню -6дБ, а не -300Гц?

[Alex 1]

Теперь вопрос к участникам. Почему опору -200Гц по уровню -6дБ, а не -300Гц?

Хоть 100 или 50, а можно и 400, скажется только на тембре звука. 200...300, взято с позиции НЧ диапазона в системах связи. Условно например полоса 3 кГц, в реалии 2,7 кГц звуковая полоса, с учётом не полностью подавленной несущей(опоры) полная полоса занимаемого спектра на ВЧ, будет 3 кГц, то есть шани 2,7 кГц, звук и недодавленная несущая в стороне на 0,3 кГц.

[R9OFG]

Вернемся к теории преобразования.

Допустим, мы настроили опорный генератор под используемый кварцевый фильтр.

Теперь надо понять как все там преобразовывается.

К примеру нам надо прослушать, что творится на нижней полосе (LSB) 80-ти метрового диапазона, если синтезатор показывает нам на дисплее 3,650 МГц. За основу берем Ваш, ul-hant, вариант

Частота приема = 3 650 кГц
Частота промежуточной частоты (ПЧ) = 8 865,502 кГц - эта же частота должна быть записана в синтезатор как частота BFO для LSB (т.е. для преобразования "вниз")

Тогда, правильно откалиброванный синтезатор, а Вячеслав пишет, что он откалиброван, этому стоит доверять, должен выдавать частоту равную 12 515,502 кГц.

Т.е. по физике преобразования ВНИЗ, это происходит так:

12 515,502 - 3 650,0 = 8 865,502 кГц - это и есть промежуточная частота (ПЧ) в конкретном случае.

Далее идет смешивание (преобразование) сигналов во втором смесителе, а именно частота ПЧ минус частота ОГ, т.е. все что принято и прошло через полосу пропускания кварцевого фильтра шириной ~2,7 кГц идет в область звуковых частот, воспринимаемых нашим ухом, и напоследок, все это дело усиливается УНЧ.

Стоит отметить еще один момент, при преобразовании "вниз" принимаемая полоса инвертируется, в реале мы слышим то, что происходит в диапазоне частот от 3 650,0 до (3650,0 - 2,646 = 3 647,354) кГц, как раз нижняя боковая полоса (LSB) от 3 650.0 кГц.

По настройке через звуковую карту ПК в картинках, попробую описать процесс завтра.

73!

[R9OFG]

ul-hant, правильно коллега Alex 1, говорит, забейте в синтезатор частоту ПЧ 8865,500 в пункт "IF SSB"

Во его


исходные данные синтезатора, тут видно что ПЧ установлена не верно, разность показания будет в 2 кГц. если он их не менял, то и опора будет далеко! Ему нужно было изменить пункт SSB на 8865500, согласно нижнему скату фильтра.

Далее попробуйте подключить синтезатор к входам VFO и BFO платы трансивера, подключите какую нибудь антенну, хотя бы метров 10 провода в окно. Покрутите участок любительского и вещательного диапазона 7000-7400.

От результата будем думать дальше!

[ul-hant]

ul-hant, правильно коллега Alex 1, говорит, забейте в синтезатор частоту ПЧ 8865,500 в пункт "IF SSB"



Далее попробуйте подключить синтезатор к входам VFO и BFO платы трансивера, подключите какую нибудь антенну, хотя бы метров 10 провода в окно. Покрутите участок любительского и вещательного диапазона 7000-7400.

От результата будем думать дальше!

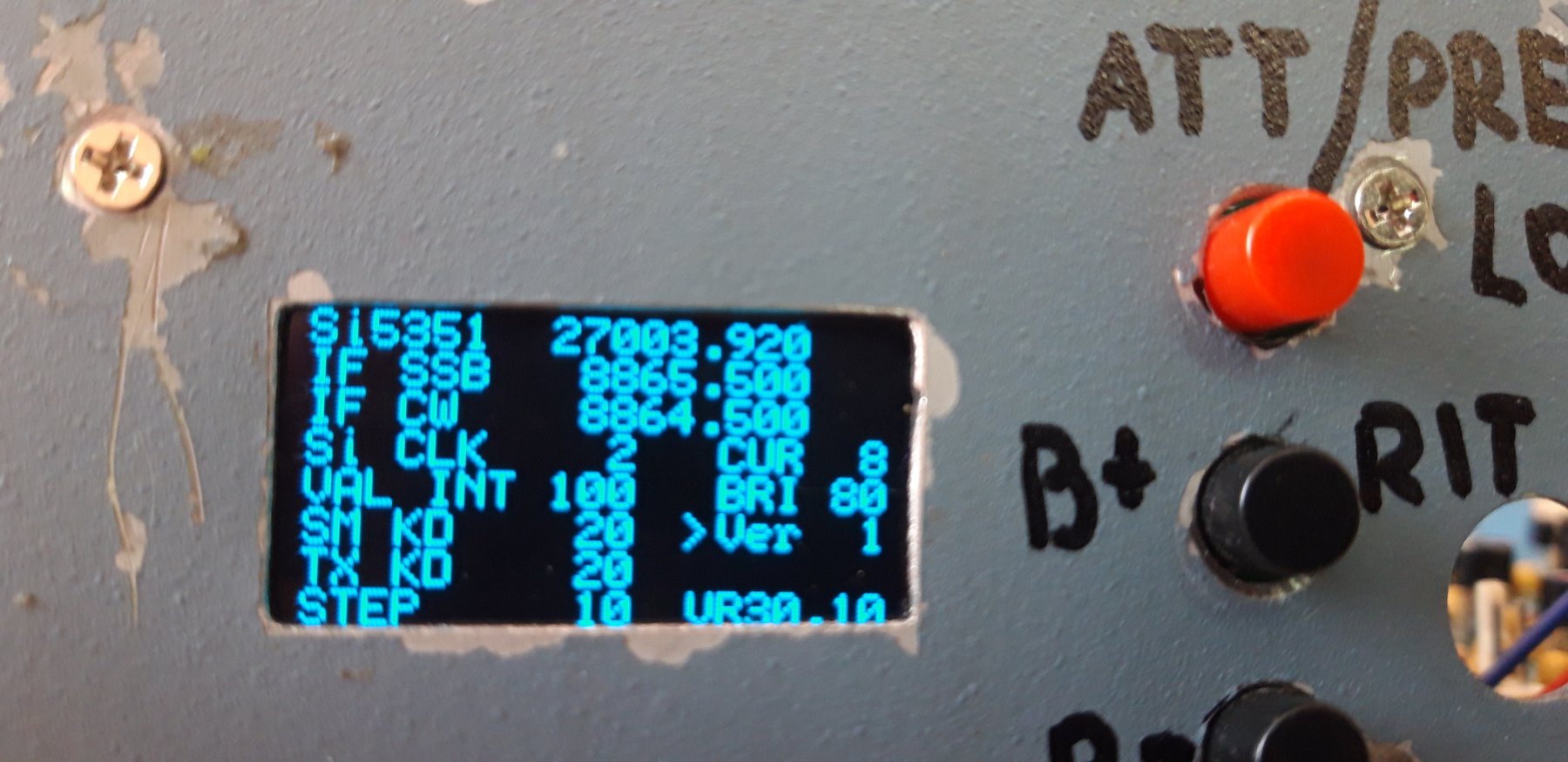

Изменил IF SSB, подключил оба сигнала VFO и BFO на плату трансивера, подключил 10м провода, в интервале 6995.00 до 7205.00 шум. На плате трансивера отключен кварц и С30,С32.
